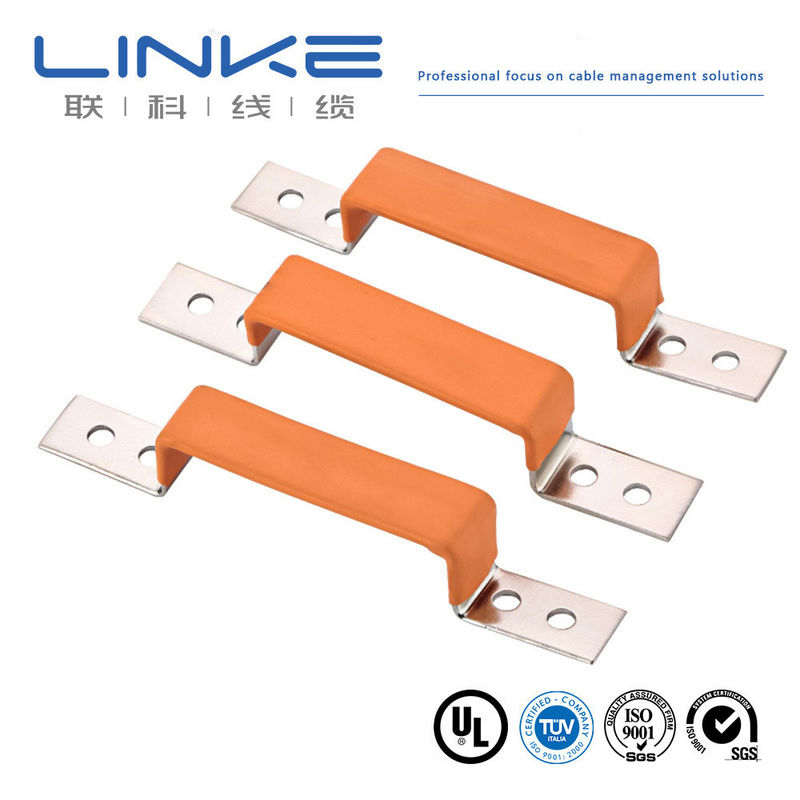

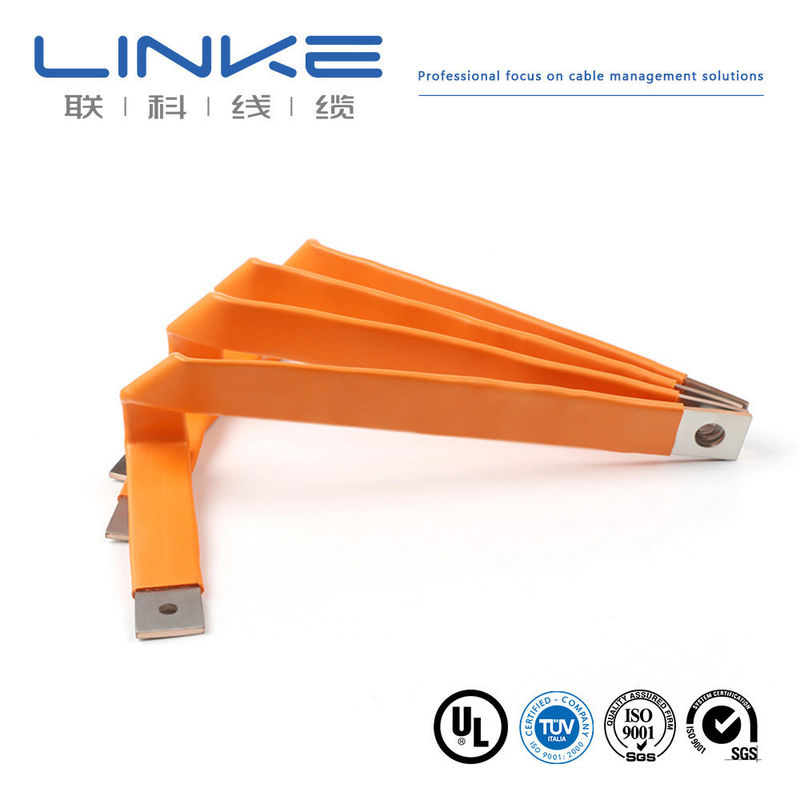

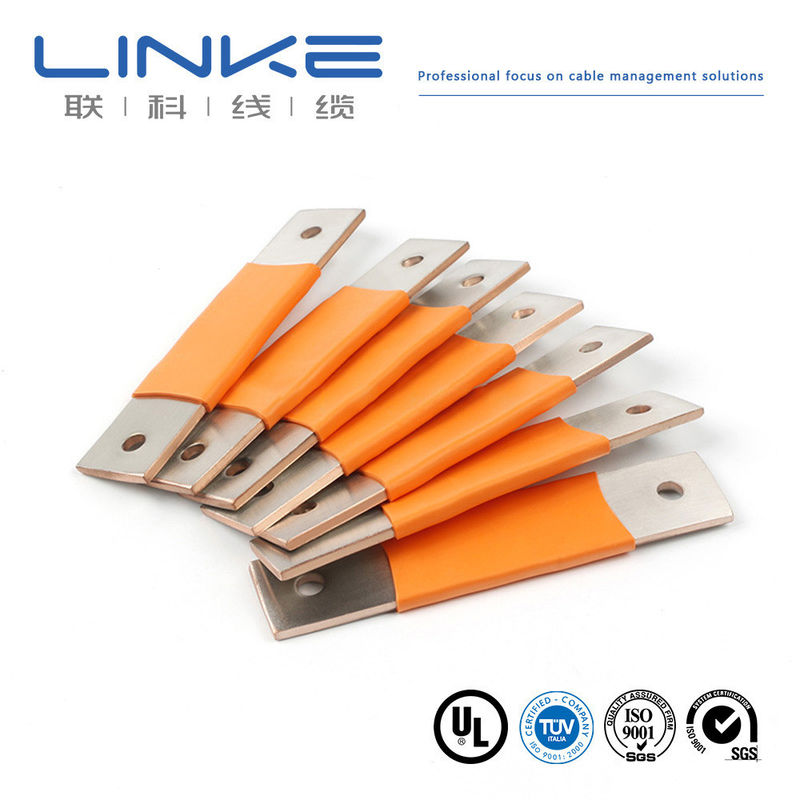

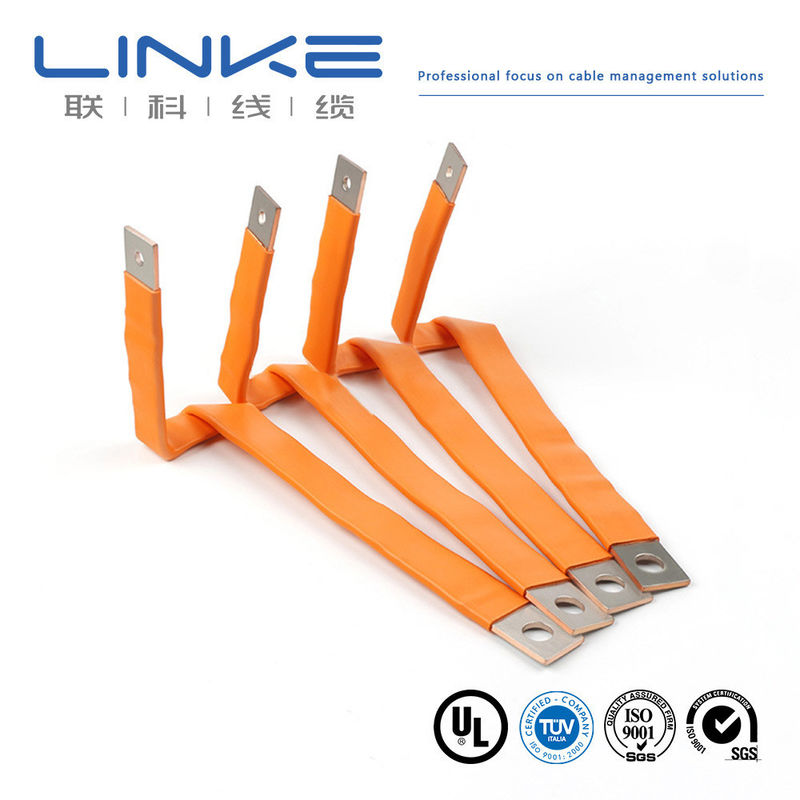

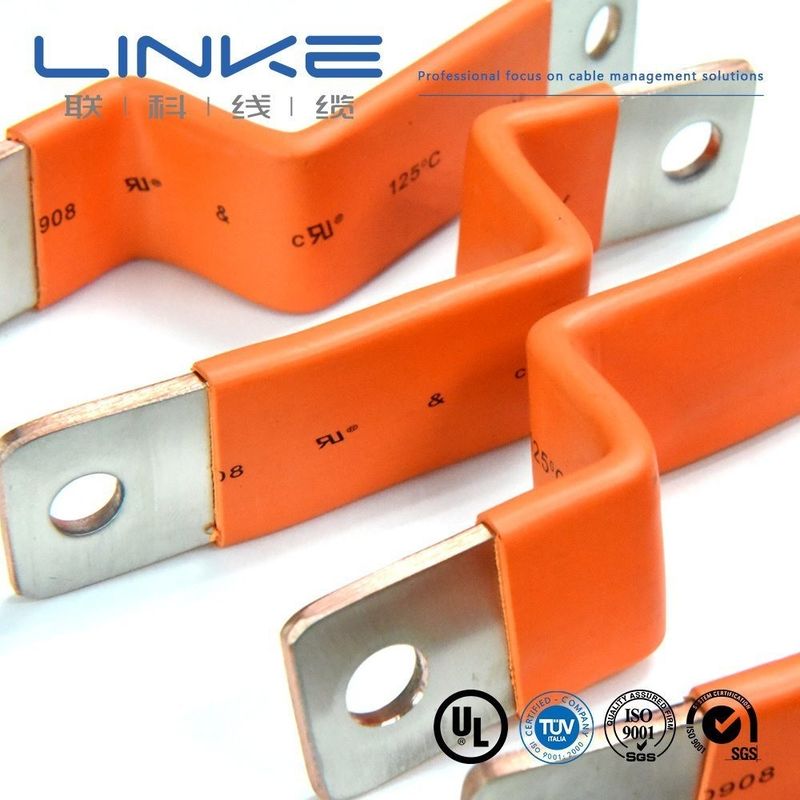

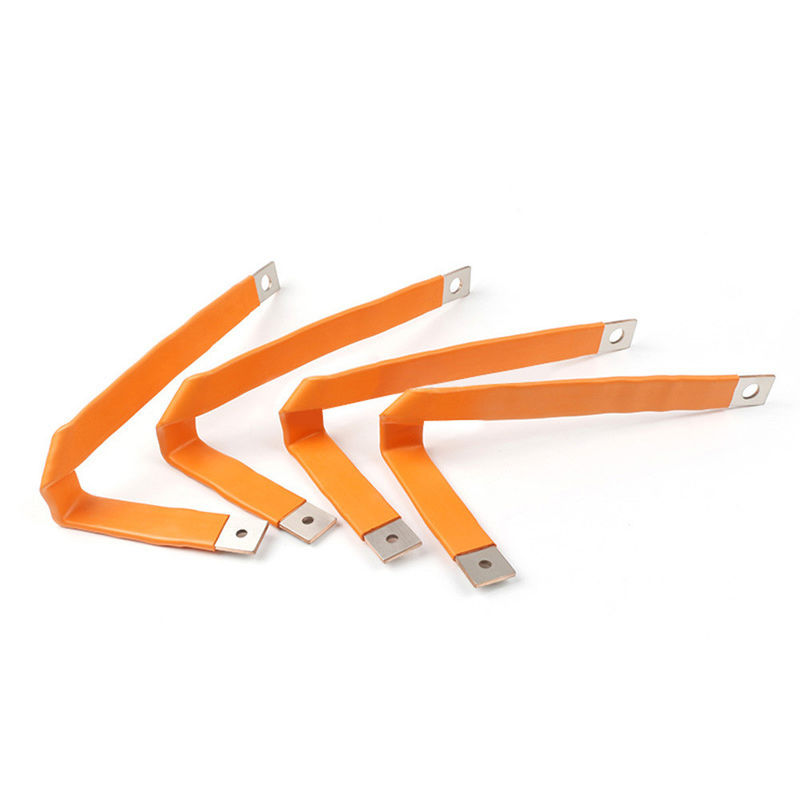

Медная никелированная шина для силовых батарей
Гибкие шины и решения из медной фольги
Наши гибкие шины изготавливаются путем пайки компонентов из высокочистой медной фольги с содержанием меди 99,9%, что обеспечивает превосходную проводимость при минимальных примесях. Многослойная конструкция из меди обеспечивает увеличенную площадь поверхности для переноса тока, что гарантирует превосходную производительность.
Спецификации медной фольги
Доступны толщины от 0,05 мм до 0,3 мм. Контактные поверхности могут быть лужеными или посеребренными в соответствии с требованиями заказчика. Токовая нагрузка рассчитывается исходя из одного вязаного ремня с эффективным рабочим током 4А. Доступны многослойные конфигурации для больших площадей.
| Стандарты материалов |
GB: T2 Медь (мин. 99,9%)
DIN: E-Cu58 (2.0065)
EN: Cu-ETP (CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Доступны нестандартные материалы |
| Электрические свойства |
Сопротивление: 0,00001 Ом
Проводимость: 57% |
| Толщина медной фольги |
0,1/0,2/0,3/0,5/1,0 мм (рекомендуется в зависимости от конструкции шины) |
| Изоляционный материал |
Покрытие ПВХ методом окунания - Отличные характеристики, подходит для специальных форм, сохраняет целостность после многократных изгибов |
| Изоляционные характеристики |
Доступны варианты из ПЭ и ПВХ, покрытие ПВХ методом окунания превосходит термоусадочные трубки из ПЭ |
| Класс огнестойкости |
UL94-V-0 или индивидуальные спецификации |
| Испытания на утечку |
Гильзы с ПВХ покрытием методом окунания:
3500 В постоянного тока/30 с (толщина 1,5 мм): утечка 0,025 мА
5000 В переменного тока/30-60 с (толщина 1,8-2,0 мм): утечка 0,065 мА
Индивидуальные решения для конкретных рабочих напряжений |
| Поверхностное покрытие |
Доступно никелирование, лужение или серебрение
Стандартная толщина: от 3 мкм до 12 мкм
Индивидуальная толщина по запросу |
| Испытания в солевом тумане |
Нейтральная среда: никель выдерживает 240 часов, серебро и олово обеспечивают более низкое сопротивление |
| Испытания на изгиб |
Изгиб под углом 15 радиан в течение 10 000 циклов без разрыва или трещин |
| Испытания температуры |
Испытания на повышение температуры на основе площади поперечного сечения
Отчеты об испытаниях предоставляются перед доставкой по запросу |
| Рабочая температура |
-45°C до +150°C |
| Предел прочности медной фольги на разрыв |
≥500 Н |
Сроки производства
Коммерческое предложение: 1-3 рабочих дня
Доставка образцов/пробных заказов: 5-15 рабочих дней (зависит от конструкции шины и производственного процесса)
Стандарты качества и охраны окружающей среды
Управление качеством: IATF 16949 (Стандарт автомобильной промышленности)
Соответствие экологическим нормам: ROHS, REACH
Применение продукта
Медные шины служат важными проводящими соединениями для передачи и распределения электроэнергии. Изготовленные из высокочистой меди в прямоугольной или плоской форме, они широко используются в зданиях, электрооборудовании, электростанциях, подстанциях и промышленном оборудовании. Их превосходная проводимость, тепловые характеристики и механическая прочность делают их идеальными для эффективной передачи высоких электрических токов при минимизации потерь и тепловыделения.
Варианты стандартной конфигурации
- Проводник: Гибкий отожженный медный провод
- Изоляция: Медь
- Цвета оболочки: Черный, Оранжевый, Красный, Желтый, Синий (одинарная и двойная изоляция)
- Размеры в кв. мм: Индивидуальные европейские спецификации
- Размеры AWG: Индивидуальные североамериканские спецификации
- Диапазон температур: Доступны индивидуальные спецификации
Вариант с силиконовой изоляцией
- Проводник: Гибкий отожженный медный провод
- Изоляция: Силикон
- Цвета оболочки: Черный, Оранжевый, Красный, Желтый, Синий (одинарная и двойная изоляция)
- Размеры в кв. мм: от 4 кв. мм до 240 кв. мм
- Размеры AWG: от 0 AWG до 10 AWG
- Диапазон температур: от -60°C до 200°C
Профиль компании
Linke Cable Technology Co., Ltd является ведущим китайским производителем кабелей с более чем 10-летним опытом в области исследований и разработок, производства и маркетинга кабельных решений. Мы специализируемся на кабелях для зарядки электромобилей, медицинских кабелях, силиконовых кабелях, пружинных кабелях, плетеных кабелях, кабелях для буксировки, проводах UL, автомобильных кабелях и индивидуальных кабельных решениях для мировых рынков. Наш подход «инженер к инженеру» гарантирует разработку превосходных кабелей, повышающих качество и производительность.
| Бренд |
LINKE |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный экран] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Индивидуальный Pantone/и т.д.] |
| Температура |
Минус 70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
| Поддерживаемые услуги |
индивидуальный кабель, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медный/никелированный) |
Сертификаты и стандарты
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный провод, термопластичная изоляция)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
- ISO9001 и ISO13485, TS16949
- CNR - Стандарты материалов для электропроводки бытовой техники
Часто задаваемые вопросы
1. Вы производитель или торговая компания?
Мы являемся профессиональным производителем с полным контролем производства от начала до конца. Мы приветствуем заводские визиты и предоставляем услугу трансфера из Шэньчжэня.
2. Как я могу получить образец для проверки качества?
Образцы предоставляются бесплатно. Новые клиенты несут ответственность за расходы на курьерскую доставку.
3. Каково ваше минимальное количество заказа?
Стандартное минимальное количество заказа составляет 100 метров. Из-за веса кабеля мы рекомендуем заказывать подходящие количества для оптимизации транспортных расходов. Морские перевозки являются наиболее экономичным вариантом.
4. Могу ли я получить скидку?
Скидки доступны в зависимости от количества заказа. Мы также можем покрыть транспортные расходы для крупных заказов. Пожалуйста, свяжитесь с нами для получения конкретных цен.
5. Принимает ли ваша компания OEM-производство?
Да, мы предлагаем услуги OEM, включая печать названия компании и изготовление индивидуальных карт качества для продвижения вашего бренда.
