Электрический кабель для автомобилей мощностью 300 В 110 ядра
Автомобильный кабель премиум-класса, предназначенный для применения внутри и снаружи транспортных средств с UL2464 сертификацией.
Спецификации продукции
Номер стиля UL:2464
Номинальное напряжение:300 В
Номинальная температура:80°C
Стандарт:UL758/UL1581
Заявления
Внутренняя проводка или внешняя взаимосвязь электронного оборудования в автомобильной и промышленной промышленности.
Информация о маркировке
E364879 AWM 2464 **AWG VW-1 80°C 300V C AWM I A 80°C 300V FT1 Левый кабель
Технические спецификации
| Размер проводника (AWG) |
Строительство (No./mm) |
Диаметр (мм) |
Номинальная толщина ( мм) |
Диаметр (мм) |
Ядро |
Уровень защиты (%) |
Номинальная толщина ( мм) |
Диаметр (мм) |
Голая медь (Ω/KM) |
Консервированная медь (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 10,00±0.10 | 2 | Необязательно | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 10,00±0.10 | 3 | Необязательно | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 10,00±0.10 | 4 | Необязательно | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Необязательно | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Необязательно | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Необязательно | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Необязательно | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Необязательно | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Необязательно | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Необязательно | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Необязательно | 0.76 | 40,80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Необязательно | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80±0.10 | 2 | Необязательно | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80±0.10 | 3 | Необязательно | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 10,80±0.10 | 4 | Необязательно | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Необязательно | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Необязательно | 0.76 | 60,00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Необязательно | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Основная конфигурация и цветовое кодирование
Ядро А (30 проводников)
Кондуктор:Медный провод 19/0,16±0,003 мм
Изоляция:ПВХ-001 (различные цвета)
А1. Красный
Красный с черным.
А3. Красный с коричневым
А4. Красный с оранжевым
А5. Красный с желтым
А6. Красный с зеленым
А7. Красный с синим
А8. Красный с фиолетовым
А9. Красный с серым
А10. Красный с белым
А11. Желтый
А12. Желтый с черным
А13. Желтый с коричневым
А14. Желтый с красным
А15. Желтый с оранжевым
А16. Желтый с зеленым
А17. Желтый с синим
А18. Желтый с фиолетовым
А19. Желтый с серым
А20. Желтый с белым
А21. Зеленый.
А22. Зеленый с черным
А23. Зеленый с коричневым
А24. Зеленый с красным
А25. Зеленый с оранжевым
А26. Зеленый с желтым
А27. Зеленый с синим
А28. Зеленый с фиолетовым
А29. Зеленый с серым
А30. Зеленый с белым
Образование кабеля:Прозрачная оболочка Майлар, заземленный провод, серебряная односторонняя алюминиевая фольга
Ядро B (30 проводников)
Кондуктор:Медный провод 19/0,16±0,003 мм
Изоляция:ПВХ-001 (различные цвета)
Оранжевый
Оранжевый с черным
Оранжевый с коричневым
Оранжевый с красным
B5. Оранжевый с желтым
Оранжевый с зеленым
Оранжевый с синим
Оранжевый с фиолетовым
B9. оранжевый с серым
B10. Оранжевый с белым
Б11. Синий.
B12 Синий с черным
B13. Синий с коричневым
B14. Синий с красным
B15. Синий с оранжевым
B16. Синий с желтым
B17. Синий с зеленым
B18. Синий с фиолетовым
Б19. Синий с серым
B20. Синий с белым
Б21. Фиолетовый
В22. фиолетовый с черным
B23. фиолетовый с коричневым
B24. фиолетовый с красным
B25. Фиолетовый с оранжевым
B26. фиолетовый с желтым
B27. фиолетовый с зеленым
Б28. фиолетовый с синим
B29. фиолетовый с серым
B30. фиолетовый с белым
Образование кабеля:Прозрачная оболочка Майлар, заземленный провод, серебряная односторонняя алюминиевая фольга
Ядро C (25 проводников)
Кондуктор:Медный провод 19/0,16±0,003 мм
Изоляция:ПВХ-001 (различные цвета)
Синий.
Синий с черным
C3. серый с коричневым
C4. Серое с красным
С5. серый с оранжевым
Синий с желтым
C7. серое с зеленым
C8. серый с синим
C9. серый с фиолетовым
С10: серое с белым
С11. белый.
Белое с черным
C13. Белое с коричневым
C14. Белое с красным
C15. Белое с оранжевым
C16. Белое с желтым
C17. Белое с зеленым
C18. Белое с синим
C19. Белое с фиолетовым
Белый с серым
C21. светло-фиолетовый
C22. светло-фиолетовый с черным
C23. светло-фиолетовый с коричневым
C24. светло-фиолетовый с красным
C25. светло-фиолетовый с оранжевым
Образование кабеля:Прозрачная оболочка Майлар, заземленный провод, серебряная односторонняя алюминиевая фольга
Ядро D (25 проводников)
Кондуктор:Медный провод 19/0,16±0,003 мм
Изоляция:ПВХ-001 (различные цвета)
Д1. Розовый
Розовый с черным
D3. Розовый с коричневым
D4. Розовый с красным
D5. Розовый с оранжевым
D6. розовый с желтым
D7. Розовый с зеленым
D8. Розовый с синим
D9. Розовый с фиолетовым
D10. Розовый с серым
D11. Розовый с белым
D12. светло-синий с черным
D13. Светло-синий с коричневым
D14. Светло-синий с красным
D15. Светло-синий с оранжевым
D16. Светло-синий с желтым
D17. Светло-синий с зеленым
D18. Синий с фиолетовым
D19. светло-синий с серым
D20. светло-синий с белым
D21. светло-зеленый с черным
D22. светло-зеленый с коричневым
D23. светло-зеленый с красным
D24. светло-зеленый с оранжевым
D25. светло-зеленый с желтым
Образование кабеля:Прозрачная оболочка Майлар, заземленный провод, серебряная односторонняя алюминиевая фольга
Общая формация кабеля (ядро A+B+C+D)
Наполнение:Наполнительная лента с PVC-001 белой φ=2,90 мм (наполнение в центре)
Опакование:Прозрачный Майлар W=60 мм, &=0,025 мм

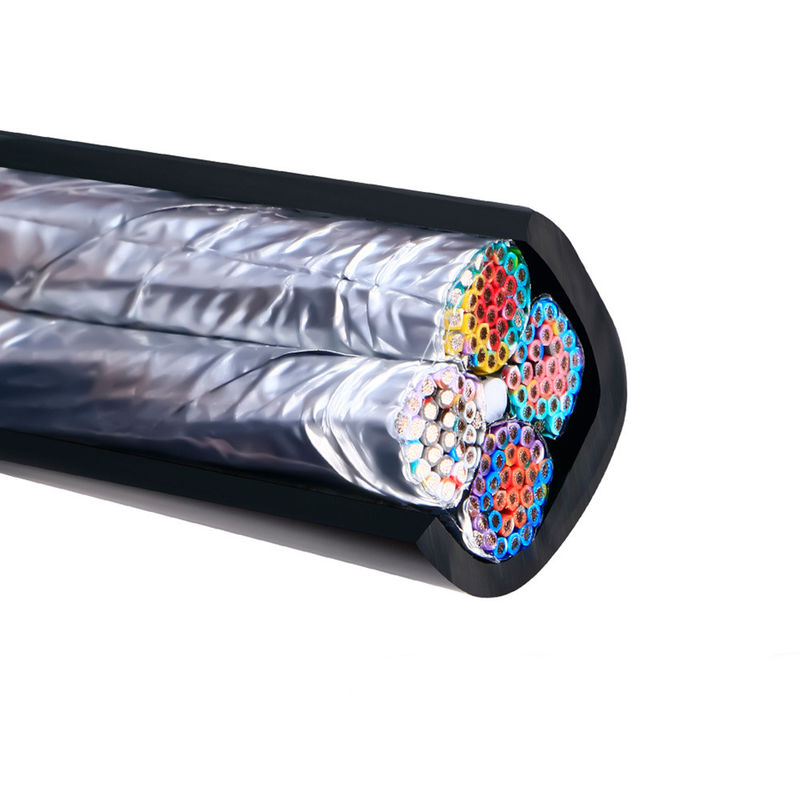

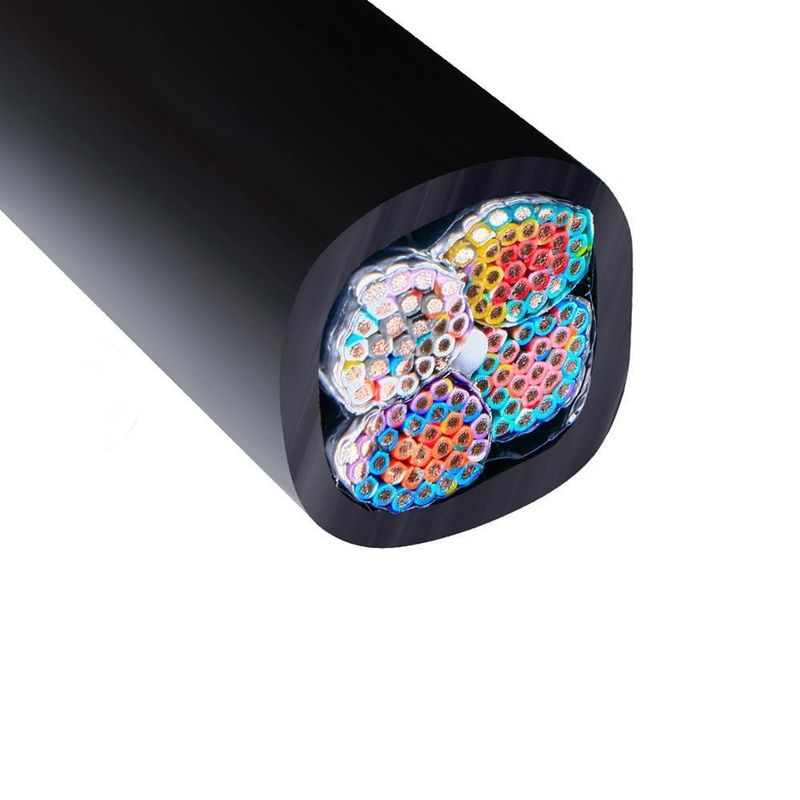

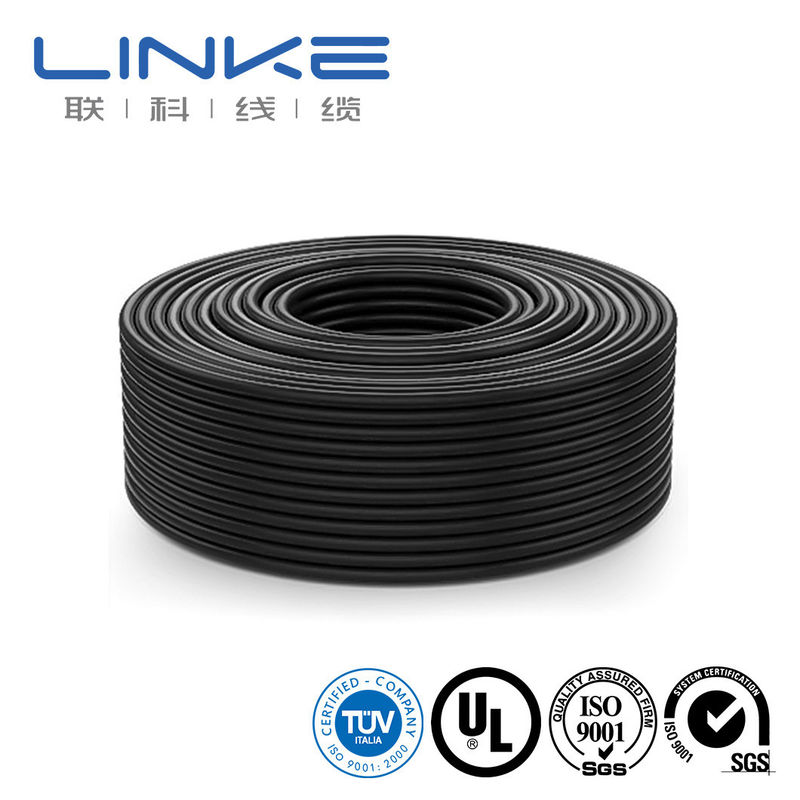

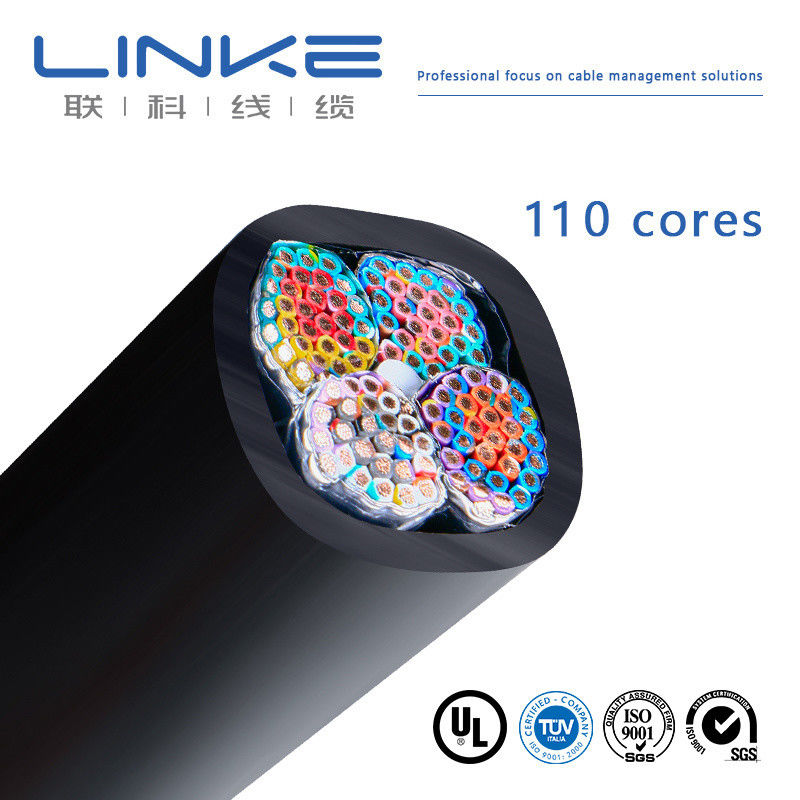

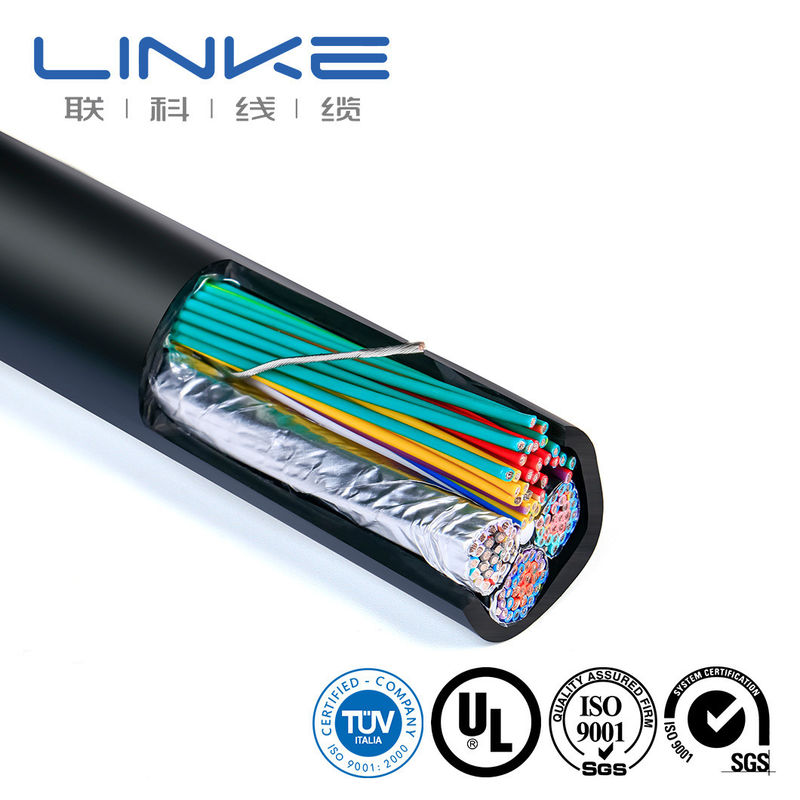

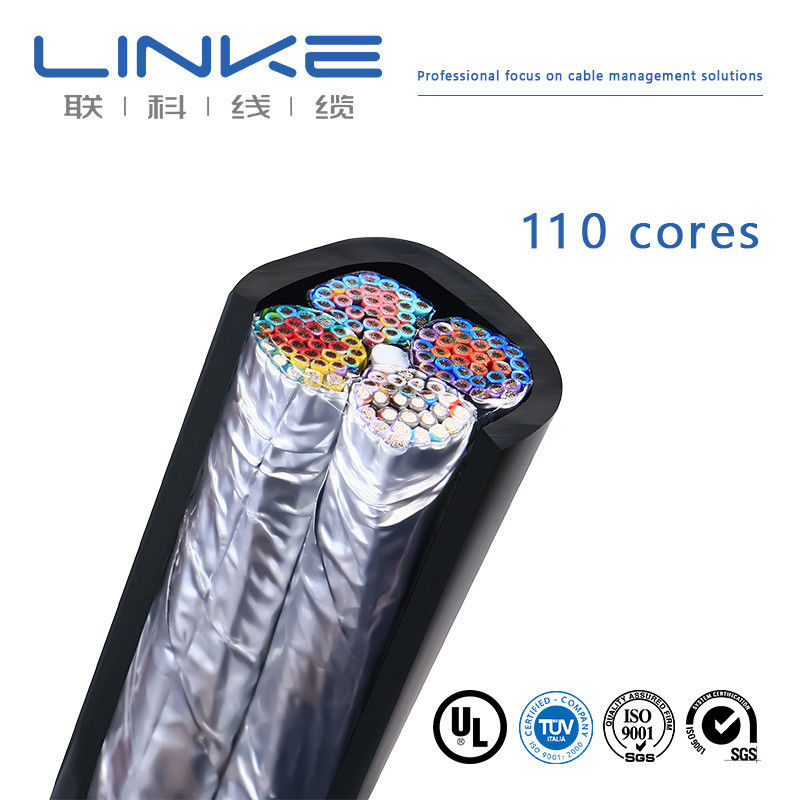

Изображения продукции
Сертификации и стандарты
Наши продукты отвечают самым высоким отраслевым стандартам с всеобъемлющими сертификациями:
Разрешения на применение:UL 758, RoHS, REACH, CE
Системы управления качеством:ISO 9001-2015 (все продукты), ISO 13485 (медицинское устройство), IATF 16949 (автомобильные)
UL XLPE стандарты изоляции:UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Силиконовые изоляционные стандарты:UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Стандарты изоляции FEP:UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
