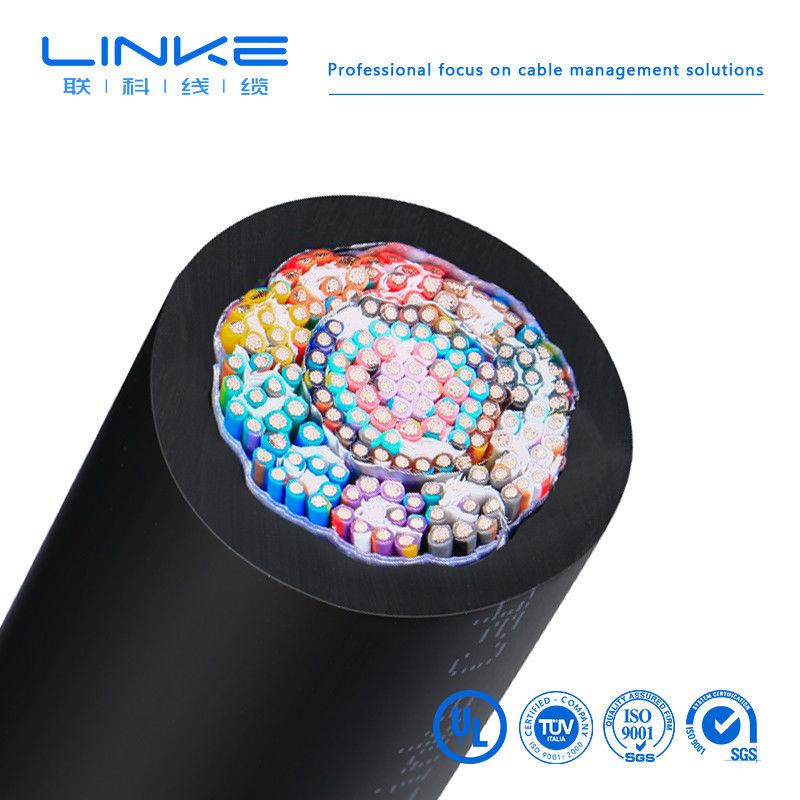

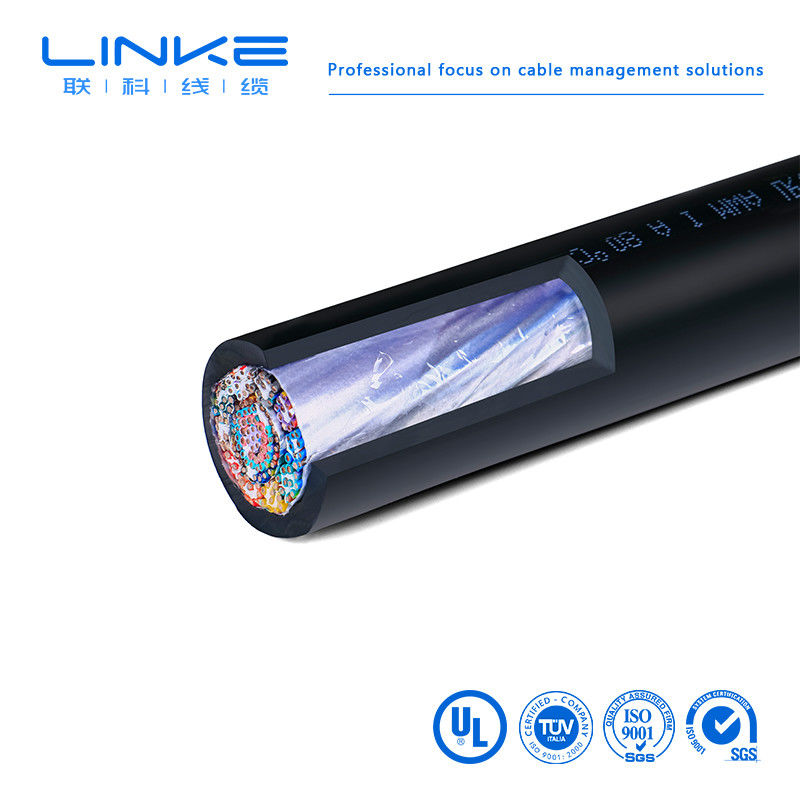

Силиконовый каучуковый кабель питания
1Характеристики и применение продукта
Этот продукт подходит для фиксированных линий электропередачи или соединительных кабелей для мобильных электрических приборов с номинальным напряжением переменного тока 0,6/1KV и ниже.Продукт обладает характеристиками устойчивости к тепловому излучению, холодостойкость, кислотно-щелочность и коррозионность газов, водонепроницаемость и т. д. Структура кабеля мягкая и удобная для облучения.Электрическая производительность стабильна при высокой температуре (холодной) средеОн широко используется в металлургии, электроэнергетике, нефтехимии, электронике, автомобилестроении и других отраслях промышленности.
2Стандарты внедрения продукции
Q/HHTZH001.1
Испытание огнеупорности и огнестойкости проводится в соответствии с требованиями GB12666-90
Третье: характеристики использования
1. номинальное напряжение переменного тока: U0/U 0,6/1KV
Максимальная рабочая температура: 180°C
Минимальная температура окружающей среды: фиксированная установка -60°C
2Температура для установки кабеля не должна быть ниже -25°C.
3Допустимый радиус изгиба кабеля: минимальный радиус изгиба кабеля составляет 10 раз больше внешнего диаметра кабеля.
Четвертое: Основная модель и название
Таблица 1
|
Модель
|
Наименование продукта
|
|
YGC
|
Силиконовый изоляционный электрический кабель, обтянутый силиконовой резиной
|
|
YGCR
|
Силиконовый каучук изоляционный силиконовый каучук обшитый мобильный гибкий кабель питания
|
|
YGCP
|
Силиконовый каучук изоляционный силиконовый каучук покрытый медью плетеный защищенный электрокабель
|
|
YGC22
|
Силиконовый каучук изоляционный силиконовый каучук обшитый стальной лентой бронированный электрокабель
|
|
JGG
|
Силиконовая резина, изолированная из силиконовой резины
|
|
JGGR
|
Силиконовая резина изолированная силиконовая резина обшитая мобильная установка мягкая проволока
|
|
JGGP
|
Силиконовая резиновая изоляция, силиконовая резиновая оболочка, медные плетеные проволоки для установки щитов
|
|
JHXG
|
Силиконовая резина, изолированная от двигателя
|
Примечание: для огнеупорных силиконовых резиновых кабелей добавить ZR перед номером модели, и медный провод в ядре проводника может быть консервирован.
V. Кодовое название и значение
Таблица 2
|
Код
|
Значение кода
|
|
И
|
Серийный код (мобильный гибкий кабель)
|
|
G
|
Силиконовый каучук
|
|
В
|
Тяжелое
|
|
22
|
Бронежилеты из стального ремня
|
|
П
|
Медный плетеный щит
|
|
R
|
Проводник с натяжкой
|
|
J
|
Свинцовый провод двигателя
|
6Основные технические показатели
1Для постоянного сопротивления готовых кабельных проводников (тип R) (в соответствии с GB3956) см. таблицы 1 и 2 в приложении А.
2Сопротивление изоляции при 20°С не менее 100MΩ/KM
3Готовый кабель не сломается при испытании напряжением AC 50HZ 3,5KV/5min.
7: Основные характеристики кабелей и параметры конструкции
|
Ядро проволоки*номинальное поперечное сечение ((мм2)
|
Структура проводника
(количество корней * диаметр)
(B/R)
мм
|
Максимальный внешний диаметр кабеля (мм)
|
Сравнительная масса (кг/км)
|
|
YGC
JGGF
|
YGCR
JGGFR
|
YGCR
JGGFR
|
YGC22
JGG22
|
|
1*1.5
|
19*0,32/48*0.20
|
3.2
|
3.5
|
27.5
|
|
|
1*2.5
|
19*0,41/51*0.25
|
3.7
|
3.9
|
38.6
|
|
|
1*4
|
19*0,52/82*0.25
|
4.6
|
5.2
|
55.5
|
|
|
1*6
|
19*0,65/123*0.25
|
5.6
|
6.5
|
77.7
|
|
|
1*10
|
48*0,52/204*0.25
|
7.2
|
7.8
|
132
|
|
|
1*16
|
75*0,52/323*0.25
|
8.2
|
9.0
|
188
|
|
|
1*25
|
108*0,52/513*0.25
|
10.2
|
11.0
|
312
|
|
|
1*35
|
108*0,65/722*0.25
|
112
|
12.0
|
408
|
|
|
1*50
|
10*2.52/1026*0.25
|
13.5
|
14.5
|
554
|
|
|
1*70
|
19*2.16/1406*0.25
|
16.5
|
17.5
|
762
|
|
|
1*95
|
19*2,52/486*0.50
|
19.0
|
20.5
|
1045
|
|
|
1*120
|
24*2.52/608*0.50
|
20.0
|
22.0
|
1281
|
|
|
1*150
|
30*2.52/760*0.50
|
21.0
|
24.2
|
1612
|
|
|
1*185
|
37*2,52/945*0.50
|
25.0
|
28.0
|
1981
|
|
|
2*2.5
|
7*0,68/51*0.25
|
10.5
|
11.2
|
158
|
272
|
|
2*4
|
19*0,52/82*0.25
|
12
|
13.2
|
210
|
347
|
|
2*6
|
19*0,65/123*0.25
|
14.0
|
15.3
|
263
|
407
|
|
2*10
|
7*1,37/204*0.25
|
17.8
|
18.9
|
394
|
562
|
|
2*16
|
7*1,70/323*0.25
|
20.0
|
21.2
|
540
|
724
|
|
2*25
|
7*2,15/513*0.25
|
23.0
|
24.5
|
794
|
828
|
|
2*35
|
7*2.52/722*0.25
|
25.7
|
26.3
|
1037
|
1037
|
|
2*50
|
10*2.52/1026*0.25
|
26.0
|
27.5
|
1236
|
1385
|
|
2*70
|
19*2.16/1406*0.25
|
27.0
|
28.9
|
1647
|
1792
|
|
2*95
|
19*2,52/486*0.50
|
32.0
|
33.9
|
2189
|
2654
|
|
2*120
|
24*2.52/608*0.50
|
45.0
|
48.0
|
2640
|
3180
|
|
2*150
|
30*2.52/760*0.50
|
52.0
|
57.0
|
3280
|
3920
|
|
2*185
|
37*2,52/945*0.50
|
60.0
|
65.0
|
4006
|
4768
|
|
3*1.5
|
7*0,52/48*0.20
|
9.7
|
10.7
|
150
|
291
|
|
3*2.5
|
7*0,68/51*0.25
|
11.7
|
12.2
|
196
|
342
|
|
3*4
|
19*0,52/82*0.25
|
12.6
|
13.5
|
274
|
444
|
|
3*6
|
19*0,65/123*0.25
|
14.8
|
16.2
|
350
|
531
|
|
3*10
|
7*1,37/204*0.25
|
20.0
|
22.0
|
539
|
737
|
|
3*16
|
7*1,70/323*0.25
|
22.0
|
24.5
|
740
|
972
|
|
3*25
|
7*2,15/513*0.25
|
25.3
|
27.0
|
1139
|
1372
|
|
3*35
|
7*2.52/722*0.25
|
28.0
|
31.5
|
1480
|
1729
|
|
3*50
|
10*2.52/1026*0.25
|
32.0
|
37.5
|
1900
|
2405
|
|
3*70
|
19*2.16/1406*0.25
|
41.0
|
50.0
|
4061
|
3087
|
|
3*95
|
19*2,52/486*0.50
|
45.0
|
55.0
|
997
|
4003
|
|
3*120
|
24*2.52/608*0.50
|
50.0
|
60.0
|
4060
|
4887
|
|
3*150
|
30*2.52/760*0.50
|
60.0
|
65.0
|
5197
|
2995
|
|
3*185
|
37*2,52/945*0.50
|
65.0
|
70.0
|
6279
|
7262
|
|
3*4+1*2.5
|
19*0,52/82*0.25
|
14.5
|
15.5
|
320
|
481
|
|
3*6+1*4
|
19*0,65/123*0.25
|
16.2
|
17.8
|
423
|
597
|
|
3*10+1*6
|
7*1,37/204*0.25
|
21.0
|
23.0
|
630
|
827
|
|
3*16+1*10
|
7*1,70/323*0.25
|
23.0
|
25.0
|
888
|
1255
|
|
3*25+1*16
|
7*2,15/513*0.25
|
27.0
|
29.0
|
1375
|
1578
|
|
3*35+1*16
|
7*2.52/722*0.25
|
32.3
|
35.0
|
1690
|
1927
|
|
3*50+1*25
|
10*2.52/1026*0.25
|
36.0
|
40.0
|
2175
|
2760
|
|
3*70+1*35
|
19*2.16/1406*0.25
|
40.0
|
44.0
|
2950
|
3546
|
|
3*95+1*50
|
19*2,52/486*0.50
|
46.0
|
52.0, , , ,
|
3950
|
4670
|
|
3*120+1*70
|
24*2.52/608*0.50
|
51.0 &, amp;, amp;, lt;, /TD> |
55.0
|
4800
|
5745
|
|
3*150+1*70
|
30*2.52/760*0.50
|
56.0
|
60.0
|
5810
|
6862
|
|
3*185+1*95
|
37*2,52/945*0.50
|
66.0
|
70.0
|
7200
|
8394
|
|
4*4
|
19*0,52/82*0.25
|
14.2
|
16.2
|
352
|
515
|
|
4*6
|
19*0,65/123*0.25
|
17.1
|
19.0
|
450
|
629
|
|
4*10
|
7*1,37/204*0.25
|
22.1
|
24.0
|
672
|
881
|
|
4*16
|
7*1,70/323*0.25
|
24.5
|
26.5
|
952
|
1176
|
|
4*25
|
7*2,15/513*0.25
|
27.0
|
31.5
|
1476
|
1673
|
|
4*35
|
7*2.52/722*0.25
|
33.0
|
35.5
|
1876
|
2142
|
|
4*50
|
10*2.52/1026*0.25
|
39.0
|
41.0
|
2392
|
2982
|
|
4*70
|
19*2.16/1406*0.25
|
41.0
|
44.0
|
3300
|
3871
|
|
4*95
|
19*2,52/486*0.50
|
47.0
|
50.0
|
4300
|
5094
|
|
4*120
|
24*2.52/608*0.50
|
49.0
|
54.0
|
5380
|
6187
|
|
4*150
|
30*2.52/760*0.50
|
56.0
|
60.0
|
6750
|
7596
|
|
4*185
|
37*2,52/945*0.50
|
68.0
|
72.0
|
8190
|
9194
|
|
Структурные параметры пятиядерных кабелей с равным сечением и кабелей 3+2 структуры, производимых нашей компанией, не включены в эту таблицу.
|
