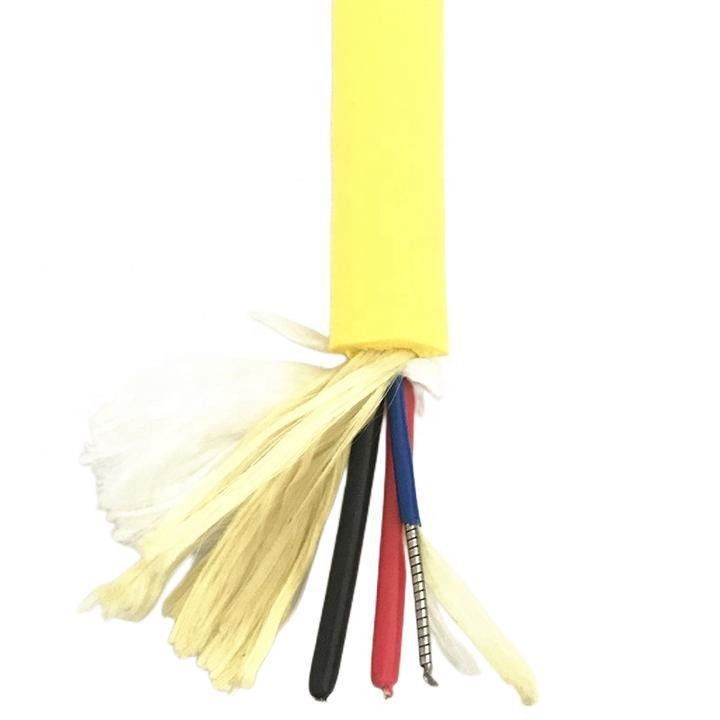

Высокопроизводительный плавучий кабель для подводной робототехники
Этот специализированный плавучий кабель для подводных роботов оснащен высокоизносостойким слоем, предназначенным для сложных подводных операций на глубинах от сотен до тысяч метров.
Техническая справка
Операции в области подводного строительства требуют надежных кабелей для передачи энергии и управления сигналом. Стандартные кабели сталкиваются со значительными трудностями в этих условиях:
- Увеличение слоев изоляции добавляет существенный вес
- Неспособность плавать увеличивает сопротивление движущегося оборудования
- Погруженные кабели уязвимы для повреждений морскими обитателями и камнями
- Плохая видимость затрудняет обнаружение повреждений
Наше решение с плавучим кабелем устраняет эти проблемы благодаря превосходной гибкости, механической прочности и превосходным водонепроницаемым свойствам. Эластомерный полиуретановый материал обеспечивает исключительную износостойкость, сохраняет гибкость при низких температурах и обеспечивает стабильную прочность на сжатие.

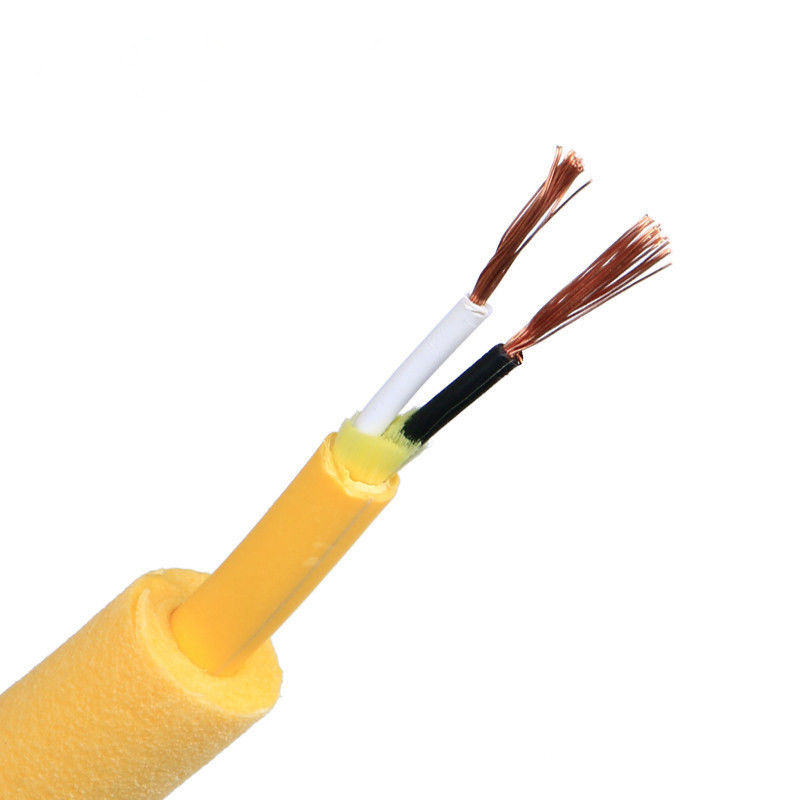

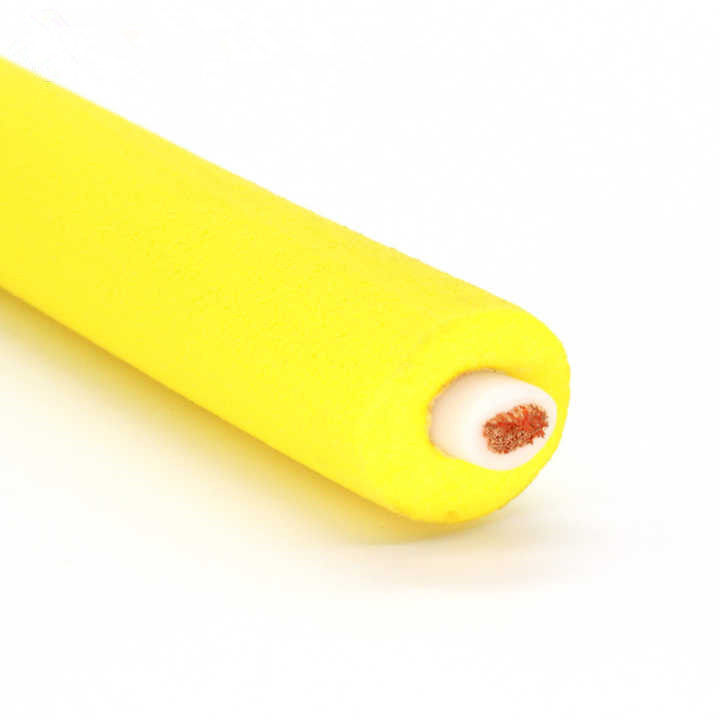

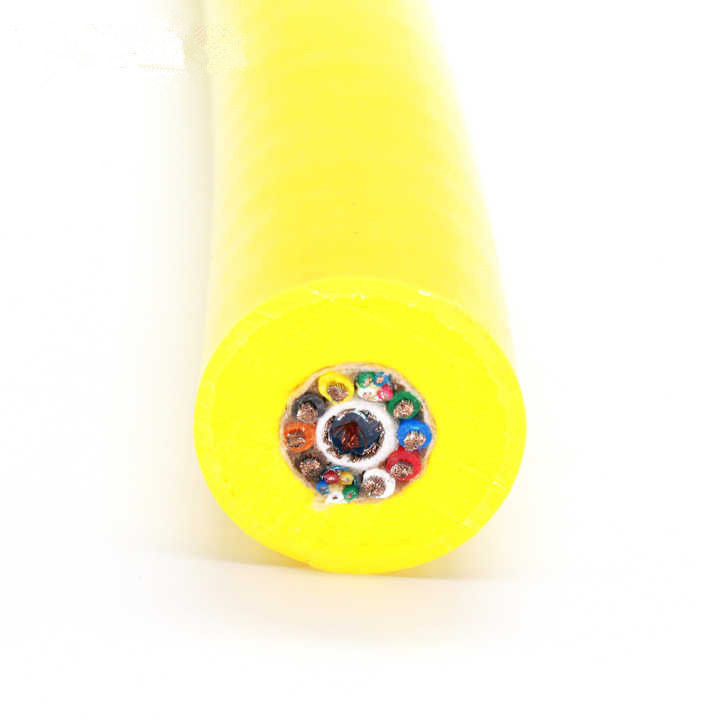

Конструкция плавучего кабеля
| Компонент |
Спецификация |
| Проводник |
Многожильный провод из бескислородной отожженной меди (луженая проволока по запросу), соответствующий стандартам VDE 0295 класс 6/IEC 60228 класс 6 |
| Изоляция |
Специальная модифицированная ПВХ смесь/ПЭВП/ТПЭЭ/ТПЭ/ЭТФЭ и другие материалы |
| Интегрированные компоненты |
Опционально: оптоволокно, силовой кабель, сигнальный кабель, видеокабель, сетевой кабель, воздушный канал |
| Тяговые компоненты |
Опционально: стальной трос или кевларовое волокно |
| Армирование |
Композитный армирующий слой из кевлара |
| Экранирование |
Опционально: экранирование из луженой проволоки с высокой стойкостью к изгибу для превосходной защиты от электромагнитных помех |
| Оболочка |
Специальный пенополиуретан PUR, коррозионностойкий и гидролизостойкий. Доступны индивидуальные цвета |
Технические характеристики
| Рабочее напряжение |
0,6/1 кВ и ниже |
| Испытательное напряжение |
2500 В |
| Сопротивление изоляции |
≥20 МОм/км (20℃) |
| Радиус изгиба |
Мобильная установка: 7,5×D
Стационарная установка: 4×D |
| Рабочая температура |
-40℃ до +90℃ |
| Соответствие экологическим нормам |
Соответствует RoHS, не содержит вредных веществ |
| Электромагнитная совместимость |
Соответствует директиве по электромагнитной совместимости |
| Огнестойкость |
Стандарт испытаний VDE 0472-804 часть B, IEC 60332-1 |
Кабель использует специальный гибкий материал оболочки (цвета на выбор заказчика) с ресурсом изгиба более 6 миллионов циклов без разрыва оболочки.
Ключевые характеристики производительности включают исключительную гибкость, износостойкость, маслостойкость, кислото- и щелочестойкость, прочность на растяжение, превосходные водонепроницаемые свойства и отличную устойчивость к старению. Удельный вес кабеля рассчитан так, чтобы быть бесконечно близким к удельному весу воды, что позволяет ему плавать на поверхности.
| Бренд |
LINKE |
Сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / чистая медь, в зависимости от требований клиента |
| Материал изоляции |
ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Аккумулятор энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Оплетка] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Индивидуальный Pantone/и т.д.] |
| температура |
От -70℃ до 350℃ (-70℃ ~ 350℃) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
| Поддерживаемые услуги |
индивидуальный кабель, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Независимая лаборатория•Полное испытательное оборудование•Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
|
№
|
Тестовый элемент
|
Условие испытания
|
Требование испытания
|
Данные испытания
|
Результат
|
|
1
|
Проверка структуры
|
1. Соответствие таблице размеров проводов 2. Минимальная толщина ≥ 80% от средней толщины
|
Соответствие таблице размеров проводов
|
См. протокол испытаний
|
Пройден
|
|
2
|
Термический шок
|
Намотать образец на стержень указанного размера, поместить в печь для старения при указанной температуре на 1 час, охладить образец до комнатной температуры минимум на 30 минут, затем осмотреть образец
|
Отсутствие трещин на поверхности образца
|
Нет трещин
|
Пройден
|
|
3
|
Тепловая деформация
|
1. Измерить толщину образца (отметить место измерения) 2. Поместить образец и испытательный прибор в печь для старения для предварительного нагрева при указанной температуре в течение 1 часа 3. Поместить образец под нажимную колонну испытательного прибора на 1 час 4. Повторно измерить толщину образца в том же месте
|
1. Образец не должен трескаться под нажимной колонной или обнажать проводник 2. Уменьшение толщины ≤ 50%
|
См. протокол испытаний
|
Пройден
|
|
4
|
FT2
|
Применить стандартное пламя на высоте 125 мм один раз
|
1. Пламя не должно распространяться вдоль его длины 2. Пламя не должно распространяться на соседние горючие материалы
|
См. протокол испытаний
|
Пройден
|
|
5
|
Старение
|
1. Взять пять отрезков оболочки длиной 200 мм 2. Поместить образцы в печь для старения при температуре 158℃ на 168 часов 3. После извлечения образцов поместить их при комнатной температуре 23±5℃ на 16 часов, затем проверить удлинение при разрыве и предел прочности на растяжение
|
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения 2. Предел прочности на растяжение до старения > 1,41 кг/мм², предел прочности на растяжение после старения ≥ 80% от предела прочности на растяжение до старения
|
См. протокол испытаний
|
Пройден
|
|
6
|
Холодный изгиб
|
Хранить образец в низкотемпературной камере при указанной температуре в течение 4 часов, намотать образец на стержень указанного размера с указанным количеством витков, завершить намотку в течение 30 секунд после извлечения образца из низкотемпературной камеры
|
Отсутствие трещин на поверхности образца
|
Нет трещин
|
Пройден
|
|
7
|
Сопротивление проводника
|
Измерить сопротивление однометрового проводника с помощью измерителя постоянного тока
|
При 20℃, сопротивление 8AWG ≤ 2,23 Ом/км
|
См. протокол испытаний
|
Пройден
|
Компания Linke cable technology (DongGuan) Co. Ltd. специализируется на исследованиях и разработках и
предоставляет профессиональные решения для кабелей и проводов, особенно для
клиентов различных отраслей промышленности. Это включает:
Кабель для гуманоидного робота,
Кабель питания/данных для ИИ,
Кабель для полупроводников/промышленной автоматизации,
Кабель датчика,
Кабель для новой энергетики,
Провод для медицинской косметологии,
Кабель UL,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребностей клиентов. Мы получили следующие разрешения на продукцию: UL 758,CCC,RoHs,REACH,CE; Мы
получили следующие системы менеджмента качества:ISO 9001-2015(Все продукты); ISO 13485
(Медицинские приборы и инструменты),IATF 16949(Автомобильная промышленность)
Профиль компании
Linke Cable Technology Co., Ltd является ведущим производителем и поставщиком кабелей в Китае с более чем 10-летним опытом в области исследований, разработок, производства и маркетинга кабельных решений.
Мы специализируемся на предоставлении индивидуальных кабельных решений по всему миру, включая кабели для зарядки электромобилей, медицинские кабели, силиконовые кабели, пружинные кабели, плетеные кабели, кабели для буксировки, провода UL, автомобильные кабели и многое другое. Наш подход от инженера к инженеру гарантирует разработку превосходных кабелей, улучшающих качество жизни.
Выставка
Наша преданная команда состоит из 6 инженеров с более чем 10-летним опытом работы с проводами и кабелями, что обеспечивает точные и эффективные решения. Команда контроля качества из 10 человек контролирует каждый этап от входящих материалов до отгрузки, гарантируя 100% качество продукции. Наш производственный персонал из более чем 50 опытных специалистов обеспечивает постоянное производственное совершенство.
Сертификаты
Одножильный, термопластичная изоляция
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Многожильный, термопластичная изоляция
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Одножильный, термореактивная изоляция
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
