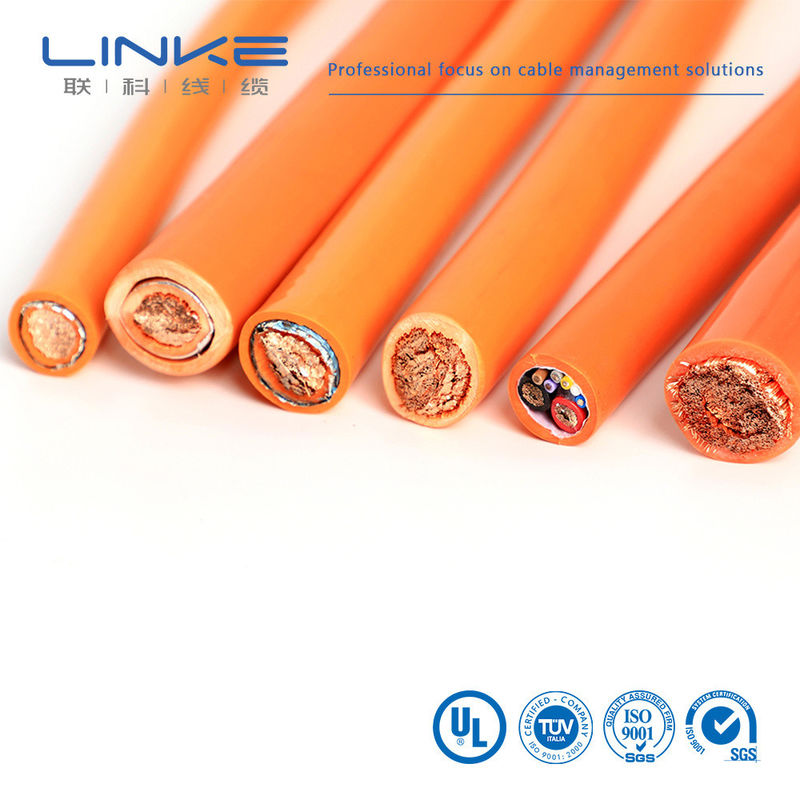

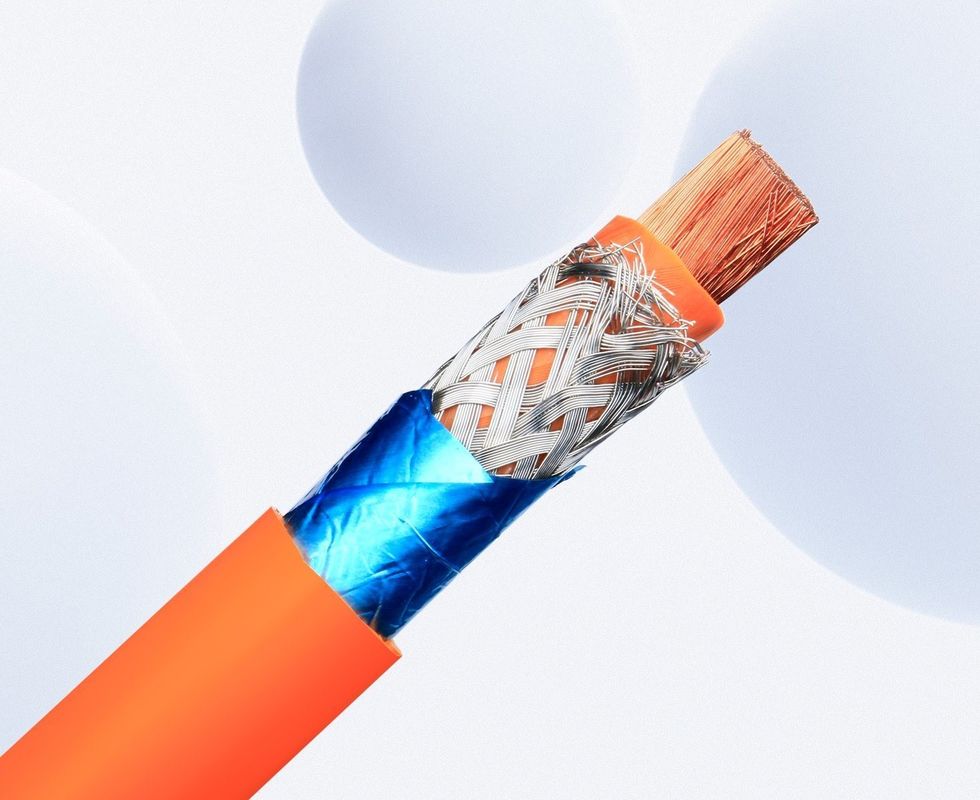

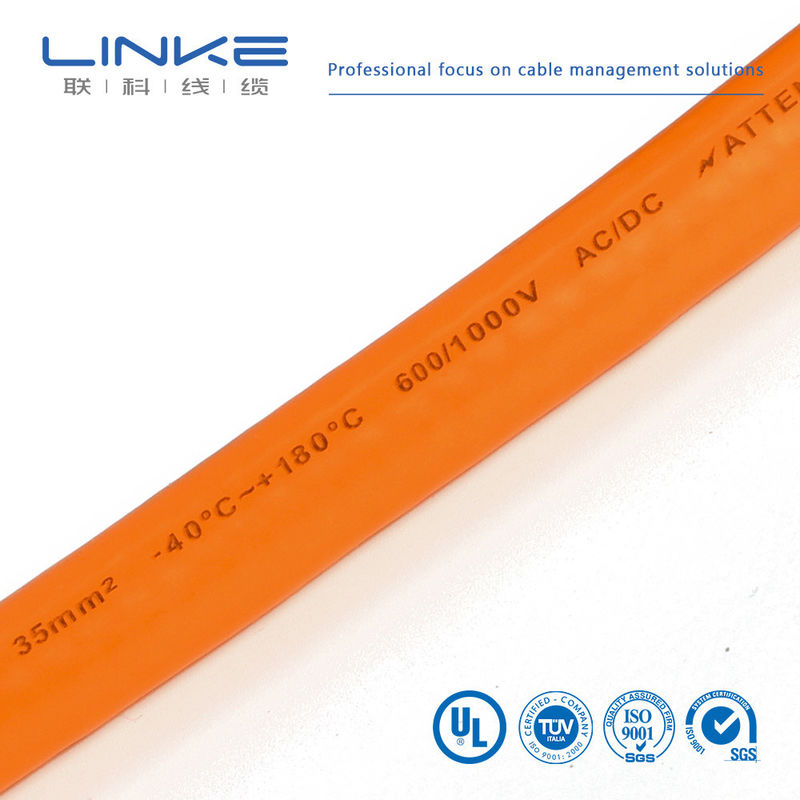

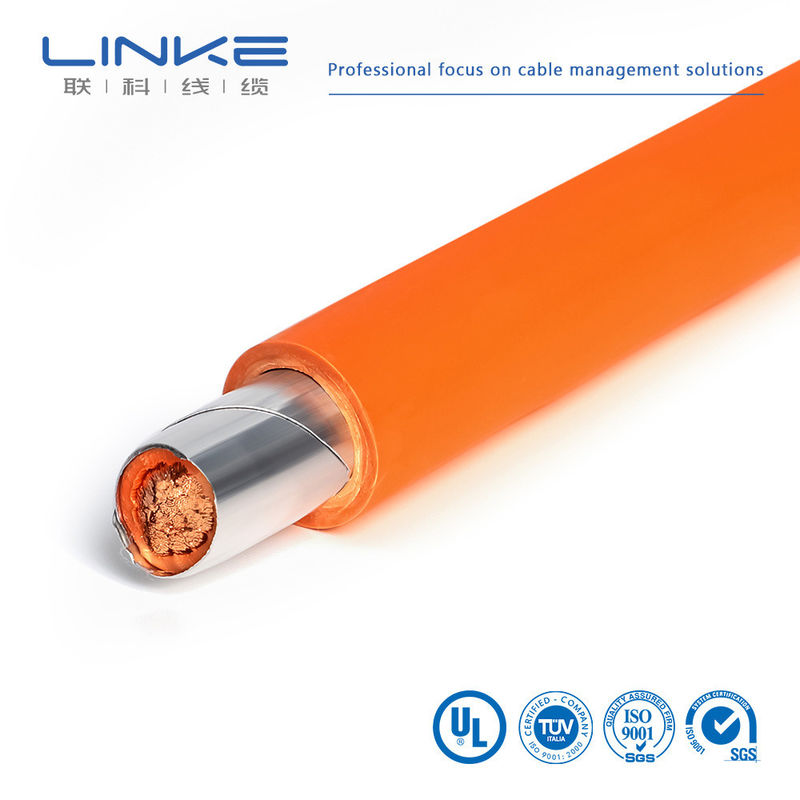

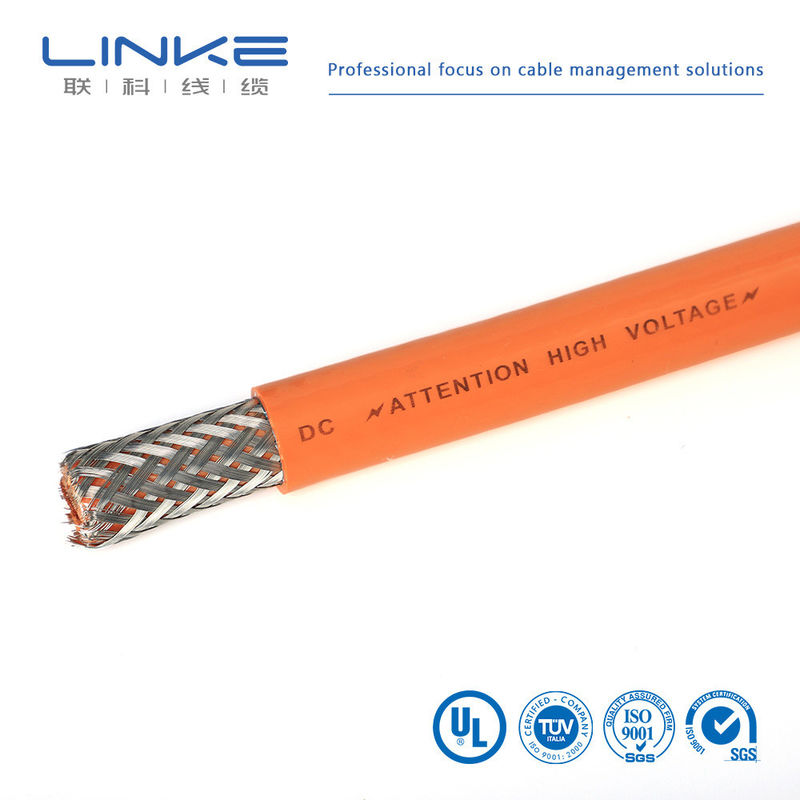

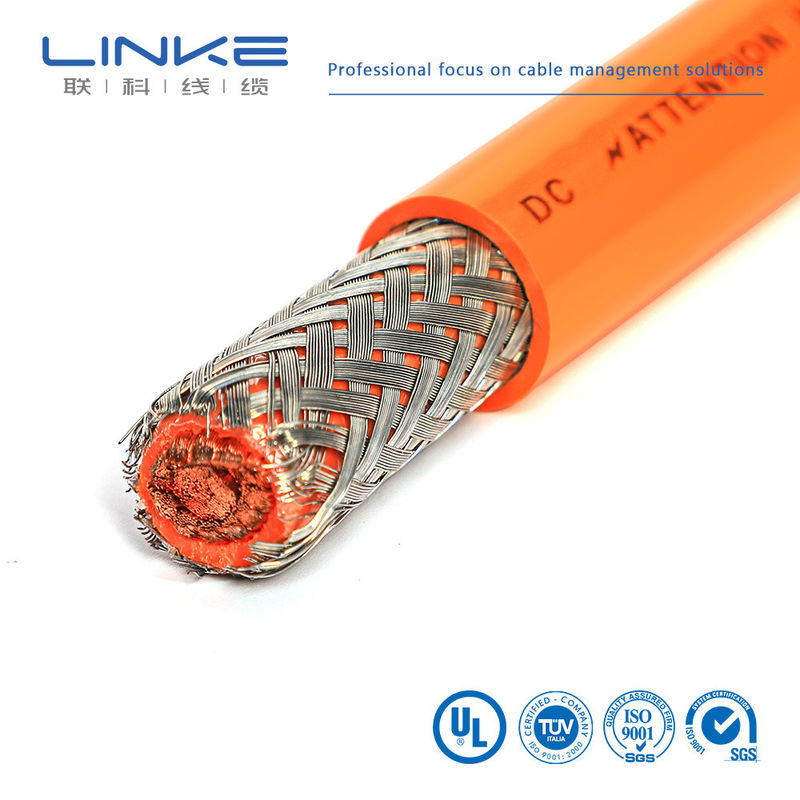

Огнестойкий 450/750 В переменного и постоянного тока, многоядерный кабель для зарядки электромобилей высокого напряжения
Высокопроизводительный зарядный кабель для электромобилей, предназначенный для требовательных автомобильных и энергетических применений.
| Название продукта |
Провод электромобиля новой энергии Высоковольтная батарея Солнечная батарея EV Кабель |
| Ассортимент продукции |
Солнечная энергия, новая энергия, накопление энергии, аккумуляторы, автомобильная промышленность и многое другое. |
| Тестирование |
Проверка проводимости, проверка размера внешнего вида, проверка положения отверстия |
| Материал кабеля |
Сертифицированная UL, CE, VDE, SAA, CB чистая медь |
| Цвет и длина кабеля |
Настраивается в соответствии с требованиями заказчика |
| Изоляция |
ПВХ, ПЭ, СПЭ, ТПЭ, ПТФЭ и другие. |
| Типы разъемов и клемм |
JAE, TE, AMP, JST, Anders, Ambofu и другие оригинальные или запасные части. |
| минимальный заказ |
1000 шт. |
| Образец политики |
Образцы подтверждены перед массовым производством |
| Сертификаты |
ISO9001-2015, IATF16949-2016, CE, RoHS, SGS, TUV |
| Срок поставки |
Небольшие заказы (менее 500): 5-7 дней; Крупные заказы (более 1000): 7-15 дней. |
| Услуги |
Доступна настройка OEM и ODM |
| Опорное напряжение |
ПВХ 300/600 В, силиконовая проволока 300/500 В, ТПЭ 600 В, сшитый полиэтилен 400 В, провод национального стандарта 300 В |
| Температурный диапазон |
ПВХ: -25~80°C, силикон: -60~200°C, TPE: -65~250°C, сшитый полиэтилен: -25~125°C, национальный стандарт: -30~90°C, провод EV: 125°C |
| Способы оплаты |
ТТ, PayPal, банковский перевод |
Ключевые особенности
- Диапазон рабочих температур: от -40°C до +125°C, от -40°C до +150°C, от -40°C до +180°C, от -40°C до +200°C.
- Номинальное напряжение 600 В переменного тока, подходит для условий высокого напряжения 1500 В постоянного тока.
- Безгалогенная конструкция, соответствующая направлению разработки экологически чистой продукции.
- Материал кабеля соответствует GBT2408 HB, класс горения V0.
- Минимальный радиус изгиба не менее пятикратного диаметра кабеля (5xOD) для простоты установки.
| Бренд |
ЛИНКЕ |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Дирижер |
Луженая медь/голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/силиконовая резина/ПЭ/ПП/XLPE/нейлон/другое |
Материал куртки |
[ПВХ/ПУ/резина/оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Пользовательская длина |
[например, 1 м, 3 фута, 5 м, допуск ±5 %] |
| Тип кабеля |
[Медицинский/силовой/аудио/коаксиальный/электрический/автомобильный/накопление энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный щит] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Текущий рейтинг |
[например, 5А] |
| Номинальное напряжение |
[например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/никелированный/латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, разъем 3,5 мм, RJ45] |
Куртка |
XLPE или PE или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/белый/красный/пользовательский Pantone/и т. д.] |
| температура |
От минус 70 ℃ до 350 ℃ (-70 ℃ ~ 350 ℃) |
Упаковка |
Рулон/коробка/пластина/на заказ |
| Вспомогательные услуги |
многоколонный {3}{l}{кабель по индивидуальному заказу, комплексные решения, включая точную резку, обжимку и установку наконечников (укажите материал, например, медь/никелирование) |
|
|
Независимая лаборатория•Полное испытательное оборудование•Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы гарантировать превосходное качество и надежную работу.
|
Нет.
|
Тестовый предмет
|
Условия испытания
|
Требование к тестированию
|
Тестовые данные
|
Результат
|
|
1
|
Проверка конструкции
|
1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины
|
Соблюдайте таблицу размеров проводов.
|
См. протокол испытаний
|
Проходить
|
|
2
|
Термический шок
|
Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при указанной температуре на 1 час, охладите образец до комнатной температуры в течение как минимум 30 минут, затем осмотрите образец.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
3
|
Тепловая деформация
|
1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте.
|
1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50%
|
См. протокол испытаний
|
Проходить
|
|
4
|
FT2
|
Примените стандартное пламя на высоте 125 мм один раз.
|
1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы.
|
См. протокол испытаний
|
Проходить
|
|
5
|
Старение
|
1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв.
|
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения
|
См. протокол испытаний
|
Проходить
|
|
6
|
Холодный изгиб
|
Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
7
|
Сопротивление проводника
|
Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока.
|
При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км.
|
См. протокол испытаний
|
Проходить
|
Компания Linke Cable Technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках.
Предоставляем профессиональные решения для кабеля и проводов, особенно для
Различные клиенты отрасли. Он содержит:
Кабель гуманоидного робота,
Кабель питания/кабель передачи данных AI,
Полупроводниковый кабель/промышленный автоматический кабель,
Сенсорный кабель,
Новый энергокабель,
Медицинская косметическая проволока,
Кабель провода УЛ,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребности клиентов. Мы получили следующую авторизацию продукта: UL 758.,ССС,RoHS,ДОСТИГАТЬ,CE; Мы
получили следующую систему менеджмента качества:ИСО 9001-2015(Все продукты); ИСО 13485
(Медицинская аппаратура и инструменты),ИАТФ 16949(Автопром)
Применение зарядного кабеля для электромобилей
Кабели для зарядки электромобилей — это высоковольтные кабели, используемые для подключения портов зарядки к батареям, внутренним компонентам батареи, двигателям и оборудованию для хранения энергии. Эти кабели служат носителями энергии в сложных автомобильных условиях с особыми требованиями к производительности, включая небольшое пространство для проводки, условия высокого тока и напряжения, экстремальные перепады температур, плохое рассеивание тепла, воздействие соляного тумана, электромагнитные поля и химическую стойкость. Наши кабели соответствуют экологическим стандартам и стандартам безопасности и не содержат галогенов, являются огнестойкими.
Зарядные кабели соединяют зарядные устройства для электромобилей с зарядной инфраструктурой, передавая мощность электромобилям, а также включают в себя сигнальные линии, линии управления и вспомогательные линии питания, чтобы обеспечить точный контроль и безопасную работу на протяжении всего процесса зарядки. Область применения включает зарядные станции, парковки, гостиницы, жилые комплексы, гаражи и портативные зарядные кабели для хранения транспортных средств.
Производственная экспертиза
В нашу команду инженеров входят 6 профессионалов с более чем 10-летним опытом работы в области проводных и кабельных технологий, предоставляющих точные и эффективные решения. В отделе контроля качества работают 10 специалистов, которые контролируют каждый этап от поступления материалов до отгрузки, обеспечивая 100% качество продукции. Наш производственный персонал насчитывает более 50 опытных специалистов, стремящихся к совершенству производства.
Сертификаты
Разрешения на продукт
Сертификация системы менеджмента качества
- ISO 9001-2015 (все продукты)
- ISO 13485 (Промышленность медицинского оборудования)
- IATF 16949 (Автомобильная промышленность)
Стандарты изоляции из сшитого полиэтилена UL
- UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Стандарты силиконовой изоляции
- UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Стандарты изоляции FEP
- UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
Сертифицированные модели UL
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем, контролирующим ваш заказ от начала до конца. Мы приветствуем визиты и предоставляем услуги трансфера в Шэньчжэне.
Как я могу получить образец для проверки вашего качества?
Образцы бесплатны для оценки. Ожидается, что новые клиенты будут оплачивать расходы на курьерскую доставку.
Какой у вас минимальный объем заказа?
Обычно 100 метров. Из-за веса кабеля мы рекомендуем заказывать подходящее количество, чтобы оптимизировать затраты на транспортировку. Морской транспорт – самый экономичный вариант.
Могу ли я получить скидку?
Возможны скидки в зависимости от количества заказа. Мы можем предложить конкурентоспособные цены и условия перевозки.
Принимает ли ваша компания OEM-производство?
Да, мы предлагаем услуги OEM, включая индивидуальную печать названия вашей компании и карточек качества для продвижения вашего бренда.
