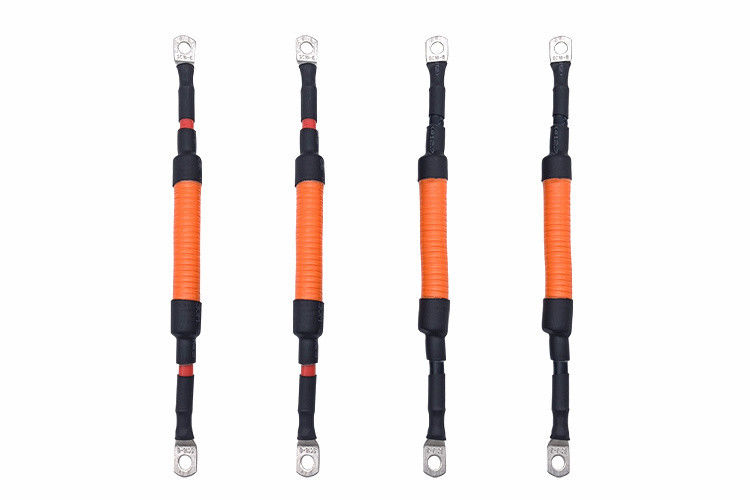

Кабель подключения электромобилей к высоковольтным батареям
Источник фабрики на заказ новый энергетический электромобиль контейнер питания батареи соединения кабеля, высоковольтный зарядный провод,и электромобильные проводки, предназначенные для оптимальной производительности и безопасности.
Спецификации продукции
| Спецификация |
Название кабеля |
Электромобильный кабель |
| Кабель SPEC |
2C×80mm2+1C×25mm2+2C×4mm2+3C×0.75mm2+7C×0.75mm2 |
| Соответствует требованиям RoHS |
Детальное строительство
| Положение |
A: 2C×80 мм2 |
B: 1C×25 мм2 |
C: 1C×4 мм2 |
D: (3C×0,75mm2) ((P2) |
E: (7C × 0,75 мм2) |
| Кондуктор |
|
| Материал |
Необработанная медь |
| Размер |
2580/0,20 ±0,008 мм |
798/0,20 ±0,008 мм |
224/0,15±0,008 мм +10/1# Тинзель+1000D Кевлар |
40/0.15±0.008 мм + 10/0.19 мм |
40/0.15±0.008mm+ 10/0.19mmTinsel+200D Кевлар |
| Превышение. |
120,40±0,25 мм |
70,00±0,20 мм |
20,70±0,15 мм |
10,40±0,10 мм |
10,40±0,10 мм |
| Изоляция |
|
| Материал |
Термопластика ((EF2585,85±3A) |
| Средняя толщина минимум |
1.60 мм |
1.20 мм |
10,00 мм |
0.50 мм |
0.50 мм |
| Минимальная толщина в любой точке |
1.34 мм |
0.98 мм |
0.80 мм |
0.35 мм |
0.35 мм |
| Передозировка. |
150,60±0,40 мм |
90,60±0,30 мм |
40,70±0,20 мм |
20,50±0,10 мм |
20,50±0,10 мм |
Дополнительные детали строительства
| КАБЛИРОВАНИЕ-1 |
Наполнитель |
/ |
Пахта |
Пахта |
| Материал |
/ |
АЛ-Майлар (сверху) |
Нетканые |
|
| Брайд |
|
| Материал |
/ |
Консервированная медь |
/ |
|
| Размер |
/ |
00,12 мм, ≥ 60% |
/ |
|
| ДЖАКЕТ |
|
| Материал |
/ |
TPE |
TPE |
|
| Средняя толщина минимум |
/ |
0.60 мм |
0.60 мм |
|
| Минимальная толщина в любой точке |
/ |
0.42 мм |
0.42 мм |
|
| Передозировка. |
/ |
70,20±0,25 мм |
90,70±0,25 мм |
|
| КАБЛИРОВАНИЕ |
|
| Наполнитель |
Укрепленная PP веревка |
| Материал |
Нетканые ((≥25% перекрытия) |
| Собрание |
2C×80mm2+1C×25mm2+2C×4mm2+3C×0.75mm2+7C×0.75mm2 |
| ПОДКРУПКИ |
|
| Материал |
ТПУ |
| Средняя толщина минимум |
2.80 мм |
| Минимальная толщина в любой точке |
2.28 мм |
| Передозировка. |
380,00+0,6/-1,00 мм |
Характеристики производительности
| Электрические характеристики |
Физические свойства |
Номинальное напряжение:Прямой 1000В
Номинальная температура:Куртка -40 до 90oC
Изоляция -40 ~ 125oC
Максимальное сопротивление проводника ((20oC):
А:0.242Ω/км B:00,78Ω/км
В:4.95Ω/km D&E:26Ω/km
Изоляция Выдержка напряжения ((Ядра A & B,10m):
Течение переменного тока 2,5 кВ/5 мин,ток утечки ≤ 5 мА
Завершенный кабель Выдержка напряжения ((Ядро А до A & B, 10 м):
Течение переменного тока 3,5 кВ/15 мин,ток утечки ≤ 5 мА
Минимальное сопротивление изоляции ((20oC, ядро A до A&B):500MΩ.km |
Прочность на растяжение:≥ 20 МПа
Удлинение:≥ 300%
Состояние в возрасте:110±1oC×168h
Процент первоначальной прочности на растяжение:≤ ± 30%
Процент исходной элонгации:≤ ± 30%
Испытание высокой температуры под давлением:≤ 50%
Испытание теплового удара:Никаких трещин.
Испытание совместимости:GB/T 33594
Испытание на огне:ГБ/Т 18380.12-2008
Испытание искусственного воздействия ветра:GB/T 33594
Испытание на низкой температуре:-40°С на 16°С, никаких трещин.
Химическая стрессовая кислота:Алкальный раствор N-оксальной кислоты, раствор гидроксида Н-натрия:GB/T 33594
Подвижность транспортного средства:Требования и методы испытаний, соответствующие GB/T 20234.1-2015 7.21 |
Дополнительные характеристики производительности
| Испытание сопротивления раздавлению:GB/T 33594 |
Сгибается вокруг испытания:GB/T 33594 |
| Минимальный радиус изгиба:6×OD |
Устойчивость к абразии:≥2000 раз |
| Устойчивость к химическим веществамGB/T 33594 |
Спецификации конструкции кабеля
| Нет, нет, нет. |
Проводник мм2 |
Структура ((Н/мм) |
Дирижёр DIA ((мм) |
Кондуктор |
Толщина (мм) |
Материал |
ОД изоляции (мм) |
Сопротивление проводника 20oC (Ω/KM) |
| EV-YJ |
1.5 |
48 на 0.20 |
1.60 |
медь |
0.6 |
Силикон |
2.90±0.15 |
≤ 12.7 |
| EV-YJ |
2.5 |
80 на 0.20 |
2.06 |
медь |
0.7 |
Силикон |
3.50±0.15 |
≤ 7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
медь |
0.8 |
Силикон |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
медь |
0.8 |
Силикон |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
медь |
1.00 |
Силикон |
6.70±0.20 |
≤ 1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
медь |
1.10 |
Силикон |
80,00±0.30 |
≤ 1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
медь |
1.3 |
Силикон |
90,80±0.30 |
≤ 0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
медь |
1.3 |
Силикон |
11.40±0.30 |
≤ 0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
медь |
1.50 |
Силикон |
13.50±0.30 |
≤ 0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
медь |
1.50 |
Силикон |
15.50±0.40 |
≤ 0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
медь |
1.50 |
Силикон |
17.50±0.50 |
≤ 0.196 |
Ключевые особенности
- Проводник: гибкая голая прожектованная медная проволока
- Изоляция: Силикон
- Выбор чёрной, оранжевой, красной или желтой синей куртки
- Доступные варианты одно- и двойной изоляции
- Размеры SQ MM (европейский стиль): от 4 до 240 квадратных мм
- Размеры AWG (североамериканский стиль): 0AWG-10AWG
- Широкий диапазон температур: от -60 до 200 °C
- Низкая вязкость
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5 ×] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
кабель на заказ, решения с конца на конец, включая точную резку, крепирование и установку лопастей (уточняется материал, например, медь/никель) |
Сертификации качества
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (один проводник, термопластическая изоляция)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал проводки устройства
Экструдированный ПВХ изолированный одиночный, номиналом 105oC, 1000В, класс I, группа А, В или AB, FT1 и/или FT2
Неинтегральный кабель из ПВХ, экструдированный, пропускной способностью 105°С, 1000В, класса I, класса I/II, группы A, B или AB, FT1 и/или FT2
Экструзированный TPU неинтегральный кабель с кожурой, номиналом 80°C, 300В, класса I, класса I/II, группы A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы профессиональный производитель. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам. Мы заберём вас в Шэньчжэне.
Как я могу получить образец, чтобы проверить ваше качество?
Образцы бесплатны, новые клиенты должны оплатить курьерские расходы.
Каково ваше минимальное количество заказов?
Обычно 100 метров. Однако кабель очень тяжелый. Вам лучше заказать подходящее количество, чтобы избежать высокой грузоподъемности. Морской транспорт - лучший вариант.
Можно мне скидку?
Это зависит от вашего количества. Мы можем сделать скидку и оплатить груз. Пожалуйста, свяжитесь с нами.
Ваша компания принимает производство OEM?
Да, мы можем напечатать имя вашей компании, и мы даже настраиваем карточку качества для продвижения вашей компании.
