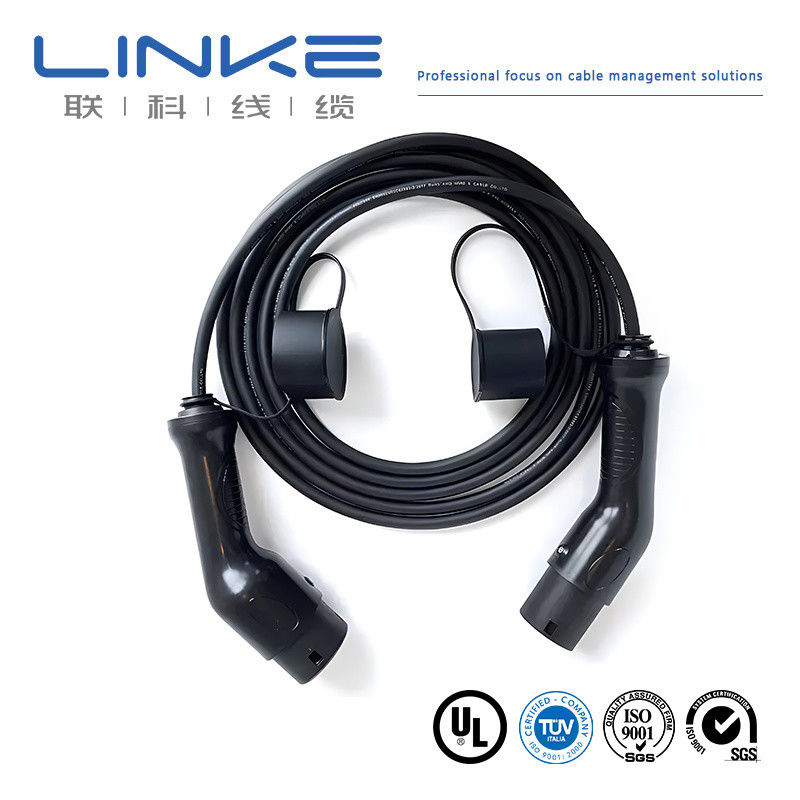

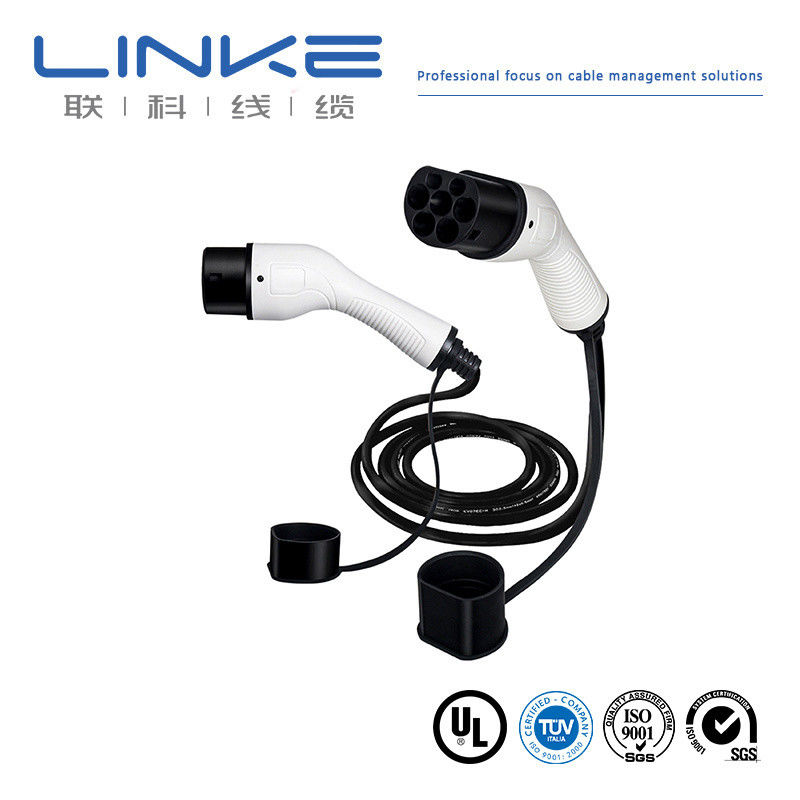

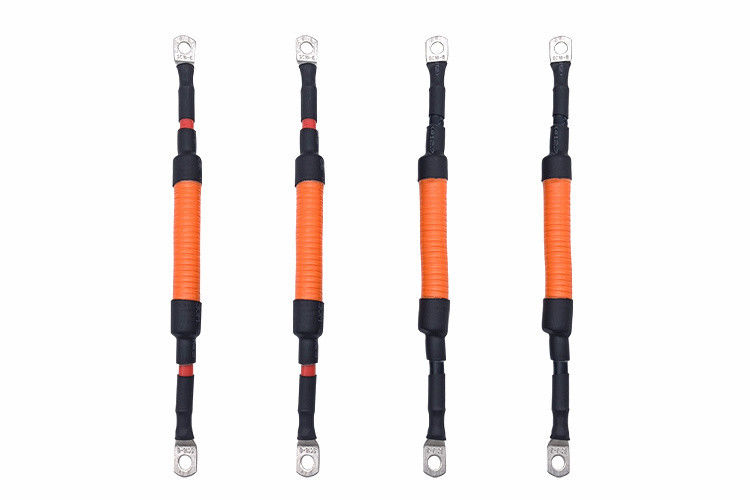

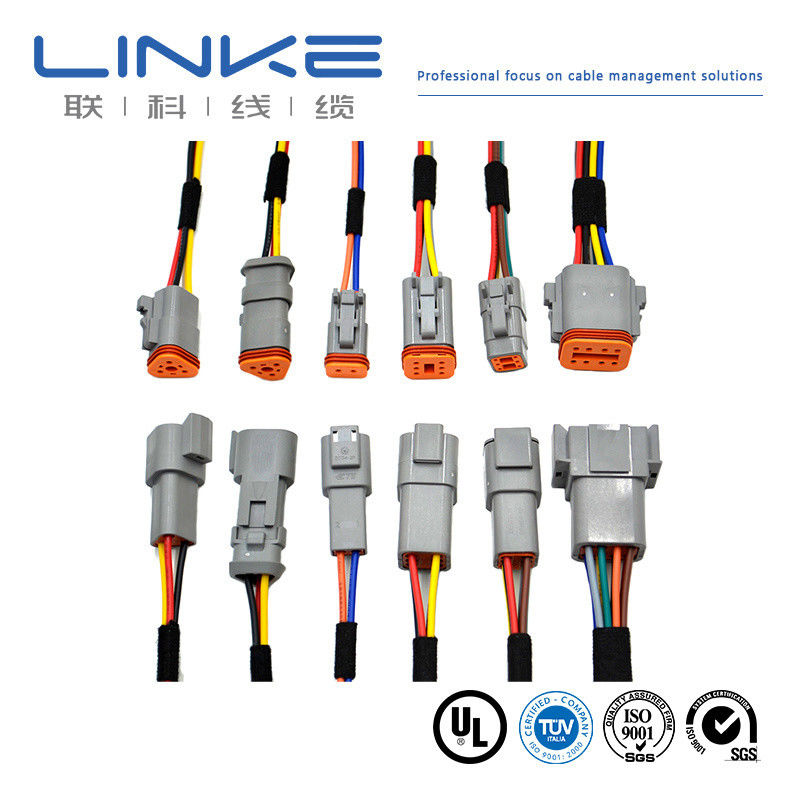

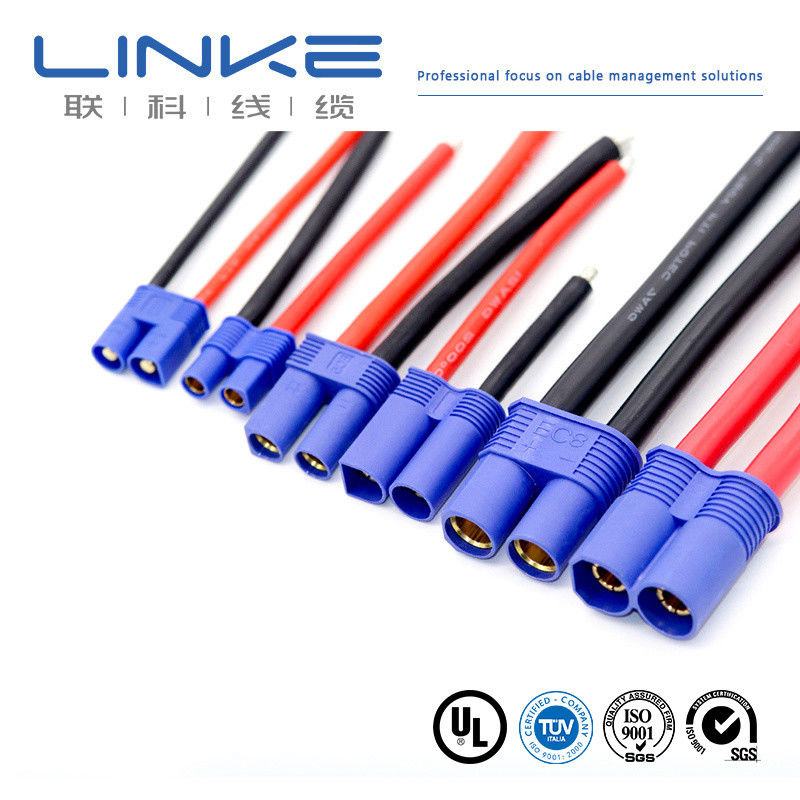

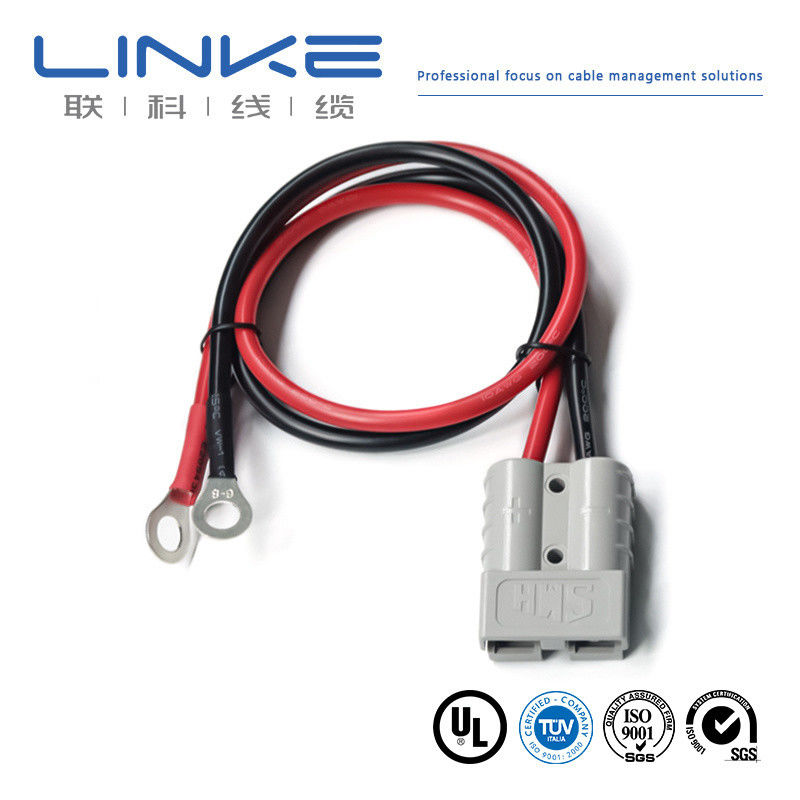

Кабельный соединитель высоковольтной батареи для электромобилей
Заводской заказной соединительный кабель для аккумуляторных батарей электромобилей нового поколения, высоковольтный зарядный провод и жгут проводов для электромобилей, разработанные для оптимальной производительности и безопасности.
Спецификации продукта
| СПЕЦИФИКАЦИЯ |
НАЗВАНИЕ КАБЕЛЯ |
Кабель для электромобилей |
| СПЕЦИФИКАЦИЯ КАБЕЛЯ |
2C×80мм²+1C×25мм²+2C×4мм²+(3C×0.75мм²)(P2)+(7C×0.75мм²) |
| Соответствует RoHS |
Подробная конструкция
| Пункт |
A: 2C×80мм² |
B: 1C×25мм² |
C: 1C×4мм² |
D: (3C×0.75мм²)(P2) |
E: (7C×0.75мм²) |
| ПРОВОДНИК |
|
| Материал |
Мягкая медная проволока |
| Размер |
2580/0.20 ±0.008мм |
798/0.20 ±0.008мм |
224/0.15±0.008мм +10/1#Tinsel+1000D Kevlar |
40/0.15±0.008мм+ 10/0.19ммTinsel+200DKevlar |
40/0.15±0.008мм+ 10/0.19ммTinsel+200D Kevlar |
| Внешний диаметр (прибл.) |
12.40±0.25мм |
7.00±0.20мм |
2.70±0.15мм |
1.40±0.10мм |
1.40±0.10мм |
| ИЗОЛЯЦИЯ |
|
| Материал |
Термопласт (EF2585, 85±3A) |
| Мин. средняя толщина |
1.60мм |
1.20мм |
1.00мм |
0.50мм |
0.50мм |
| Мин. толщина в любой точке |
1.34мм |
0.98мм |
0.80мм |
0.35мм |
0.35мм |
| Внешний диаметр |
15.60±0.40мм |
9.60±0.30мм |
4.70±0.20мм |
2.50±0.10мм |
2.50±0.10мм |
Дополнительные детали конструкции
| КАБЕЛЬ-1 |
Наполнитель |
/ |
Хлопок |
Хлопок |
| Материал |
/ |
Алюминиевая фольга (лицевой стороной наружу) |
Нетканый материал |
|
| ОПЛЕТКА |
|
| Материал |
/ |
Луженая медь |
/ |
|
| Размер |
/ |
0.12мм, ≥60% |
/ |
|
| ВНУТРЕННЯЯ ОБОЛОЧКА |
|
| Материал |
/ |
ТПЭ |
ТПЭ |
|
| Мин. средняя толщина |
/ |
0.60мм |
0.60мм |
|
| Мин. толщина в любой точке |
/ |
0.42мм |
0.42мм |
|
| Внешний диаметр |
/ |
7.20±0.25мм |
9.70±0.25мм |
|
| КАБЕЛЬНАЯ СБОРКА |
|
| Наполнитель |
Усиленный полипропиленовый шнур |
| Материал |
Нетканый материал (≥25% перекрытие) |
| Сборка |
2C×80мм²+1C×25мм²+2C×4мм²+(3C×0.75мм²)(P2)+(7C×0.75мм²) |
| ОБОЛОЧКА |
|
| Материал |
ТПУ |
| Мин. средняя толщина |
2.80мм |
| Мин. толщина в любой точке |
2.28мм |
| Внешний диаметр |
38.00+0.6/-1.00мм |
Эксплуатационные характеристики
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ФИЗИЧЕСКИЕ СВОЙСТВА |
Номинальное напряжение: DC 1000V
Номинальная температура: Оболочка -40~90ºC
Изоляция -40~125ºC
Макс. сопротивление проводника (20ºC):
A:0.242Ω/км B:0.78Ω/км
C:4.95Ω/км D&E:26Ω/км
Испытание изоляции на пробой (жила A и B, 10м):
AC 2.5кВ/5мин, ток утечки ≤5мА
Испытание кабеля на пробой (жила A к A и B, 10м):
AC 3.5кВ/15мин, ток утечки ≤5мА
Мин. сопротивление изоляции (20ºC, жила A к A&B):500 МОм.км |
Предел прочности при растяжении: ≥20МПа
Относительное удлинение: ≥300%
Состояние после старения: 110±1ºC×168ч
Процент от исходного предела прочности при растяжении: ≤±30%
Процент от исходного относительного удлинения: ≤±30%
Испытание под давлением при высокой температуре: ≤50%
Испытание на термошок: Без трещин
Испытание на совместимость: GB/T 33594
Испытание на воспламеняемость: GB/T 18380.12-2008
Испытание на искусственное старение: GB/T 33594
Испытание на удар при низких температурах: -40ºC×16ч, без трещин
Химическая стойкость к кислотам: Раствор щавелевой кислоты, раствор гидроксида натрия: GB/T 33594
Прокатка транспортным средством: Требования и методы испытаний соответствуют GB/T 20234.1-2015 7.21 |
Дополнительные характеристики производительности
| Испытание на раздавливание: GB/T 33594 |
Испытание на изгиб: GB/T 33594 |
| Мин. радиус изгиба: 6×Внешний диаметр |
Износостойкость: ≥2000 циклов |
| Химическая стойкость: GB/T 33594 |
Спецификации конструкции кабеля
| № |
Проводник мм² |
Конструкция (N/мм) |
Диаметр проводника (мм) |
Проводник |
Толщина (мм) |
МАТЕРИАЛ |
Внешний диаметр изоляции (мм) |
Сопротивление проводника при 20ºC (Ω/КМ) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
медь |
0.6 |
силикон |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
медь |
0.7 |
силикон |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
медь |
0.8 |
силикон |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
медь |
0.8 |
силикон |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
медь |
1.00 |
силикон |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
медь |
1.10 |
силикон |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
медь |
1.3 |
силикон |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
медь |
1.3 |
силикон |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
медь |
1.50 |
силикон |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
медь |
1.50 |
силикон |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
медь |
1.50 |
силикон |
17.50±0.50 |
≤0.196 |
Ключевые особенности
- Проводник: Гибкая отожженная медная проволока
- Изоляция: Силикон
- Выбор черной, оранжевой, красной или желто-синей оболочки
- Доступны варианты с одинарной и двойной изоляцией
- Размеры в кв. мм (европейский стиль): от 4 кв. мм до 240 кв. мм
- Размеры AWG (североамериканский стиль): 0AWG-10AWG
- Широкий диапазон температур: от -60°C до 200°C
- Низкая вязкость внешнего вида
| Бренд |
LINKE |
Поперечное сечение (мм²) |
0.01-500мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / голая медь, по требованию клиента |
| Материал изоляции |
ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный экран] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В AC/DC] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3.5мм Jack, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пользовательский Pantone/и т.д.] |
| температура |
Минус 70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
| Поддерживающие услуги |
изготовление кабелей на заказ, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Сертификаты качества
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный провод, термопластичная изоляция)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Одножильный провод с экструдированной ПВХ изоляцией, номинал 105°C, 1000В, Класс I, Группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ПВХ оболочкой без интегральной изоляции, номинал 105°C, 1000В, Класс I, Класс или Класс I/II, Группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ТПУ оболочкой без интегральной изоляции, номинал 80°C, 300В, Класс I, Класс или Класс I/II, Группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости. Мы встретим вас в Шэньчжэне.
Как я могу получить образец для проверки качества?
Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят курьерские расходы.
Каково ваше минимальное количество заказа?
Обычно 100м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка является лучшим вариантом.
Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем предоставить скидку и оплатить доставку. Пожалуйста, свяжитесь с нами.
Принимает ли ваша компания OEM производство?
Да, мы можем напечатать название вашей компании и даже изготовить карточку качества для продвижения вашей компании.
