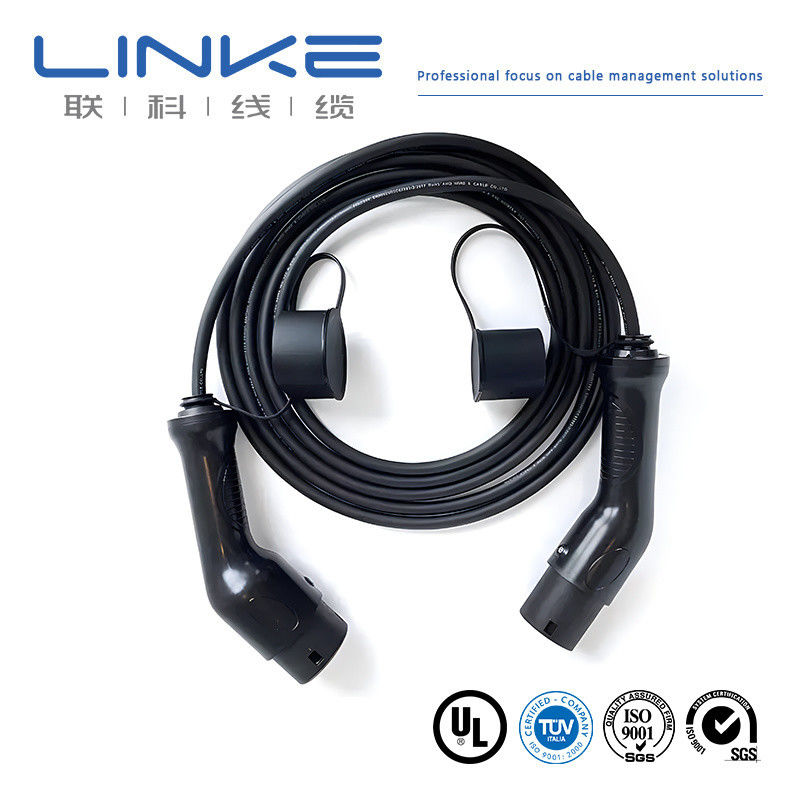

Премиальный высоковольтный провод 380В для электромобилей с проводником из чистой меди и резиновой оболочкой для электромобилей

Премиальный высоковольтный провод 380В для электромобилей с проводником из чистой меди и резиновой оболочкой для электромобилей

2c*10AWG EV кабель зарядки

3c*18AWG EV кабель зарядки

5p EV кабель зарядки

Место происхождения:

Гуандун, Китай

Фирменное наименование:

Linke

Сертификация:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Свяжитесь с нами

Запросите цитату

Детали продукта

Модель №.:

LK-EV105

Тип штекера:

IEC 62196-2 (тип 2), SAE J1772 тип 1

Дирижер:

голая медь

Структура:

3034/0.20

Куртка:

Резина

использовать:

Зарядка

Тип:

Медленная зарядная станция EV

Время выполнения:

7-15 дней

Напряжение:

380В

Цвет:

Черный

Образцы:

1000 долларов США за штуку 1 штука за минуту.

Кастомизация:

Доступный

Стоимость доставки:

О стоимости доставки и предполагаемом времени доставки.

Возврат и возврат средств:

Вы можете подать заявку на возврат средств в течение 30 дней после получения продукции.

Материал проводника:

медь/луженая медь

Тип проводника:

Витой провод

Внешний материал:

Настроить: ПВХ, ПЭ, LSFOH, силиконовая резина

изоляционные материалы:

настроить: ПВХ, ПЭ, СПЭ, ЭПР, СЭР

Технические характеристики:

0,1-450 мм²

Номинальное напряжение:

300-600В

номинальная температура:

-60±200℃

Цвет:

Настроить

Тип:

изолированный

Сертификация:

UL;ISO9001;ISO13485;IATF16949;TPU

Упаковка:

По рулону

Выделить:

2c*10AWG EV кабель зарядки

3c*18AWG EV кабель зарядки

5p EV кабель зарядки

Условия оплаты & доставки

Количество мин заказа

1000 м

Цена

Возможен торг

Упаковывая детали

Согласно требованию

Время доставки

7-15 дней

Условия оплаты

Предварительный депозит 30% и отправка после получения 70% окончательного платежа

Поставка способности

50000M/DAY

СОБЩЕННЫЕ ПРОДУКТЫ

Видео

Медный луженый проводник лифтового кабеля с ПВХ изоляцией и настраиваемой оболочкой для силовых и управляющих применений

Получите самую лучшую цену

Видео

Круглый проволочный лифтовый кабель с консервированным медным проводником и изоляцией из ПВХ для различных лифтов

Получите самую лучшую цену

Видео

Изолированная настраиваемая гибкая шина плоская медная шина для батареи емкостью 1200A

Получите самую лучшую цену

Видео

1200A AMP Изолированная медная шина с настраиваемой изоляцией и высокой проводимостью для вакуумных электроприборов

Получите самую лучшую цену

Свяжитесь с нами

86-0769-81776230

86-18665106395

sales@linkecable.com

Свяжитесь сейчас

Характер продукции

Премиальный высоковольтный жгут проводов для электромобилей

Технические характеристики продукта

НАЗВАНИЕ КАБЕЛЯ	Кабель для электромобилей
СПЕЦИФИКАЦИЯ КАБЕЛЯ	2C×80мм² + 1C×25мм² + 1C×4мм² + (3C×0.75мм²)(P2) + (7C×0.75мм²) Соответствие RoHS

Подробная конструкция

Элемент	Материал проводника	Размер проводника	Внешний диаметр (прибл.)
A: 2C×80мм²	Многожильная луженая медь	2580/0.20 ±0.008мм	12.40±0.25мм
B: 1C×25мм²	Многожильная луженая медь	798/0.20 ±0.008мм	7.00±0.20мм
C: 1C×4мм²	Многожильная луженая медь	224/0.15±0.008мм + 10/1#Tinsel + 1000D Kevlar	2.70±0.15мм
D: (3C×0.75мм²)(P2)	Многожильная луженая медь	40/0.15±0.008мм + 10/0.19мм Tinsel + 200D Kevlar	1.40±0.10мм
E: (7C×0.75мм²)	Многожильная луженая медь	40/0.15±0.008мм + 10/0.19мм Tinsel + 200D Kevlar	1.40±0.10мм

Спецификации изоляции и оболочки

Компонент	Материал	Мин. средняя толщина	Внешний диаметр
Изоляция	Термопласт (EF2585, 85±3A)	1.60мм - 0.50мм	15.60±0.40мм - 2.50±0.10мм
Внутренняя оболочка	TPE	0.60мм	7.20±0.25мм - 9.70±0.25мм
Внешняя оболочка	TPU	2.80мм	38.00+0.6/-1.00мм

Электрические и физические свойства

Электрические характеристики

Физические свойства

Номинальное напряжение: DC 1000V
Номинальная температура: Оболочка -40~90°C, Изоляция -40~125°C
Макс. сопротивление проводника (20°C):
A:0.242 Ом/км B:0.78 Ом/км C:4.95 Ом/км D&E:26 Ом/км
Напряжение пробоя изоляции: AC 2.5кВ/5мин, ток утечки ≤5мА
Напряжение пробоя готового кабеля: AC 3.5кВ/15мин, ток утечки ≤5мА
Мин. сопротивление изоляции: 500 МОм·км

Предел прочности при растяжении: ≥20МПа
Относительное удлинение: ≥300%
Испытание на воспламеняемость: GB/T 18380.12-2008
Испытание под давлением при высокой температуре: ≤50%
Испытание на термошок: Без трещин
Испытание на совместимость: GB/T 33594
Испытание на сопротивление раздавливанию: GB/T 33594
Мин. радиус изгиба: 6*OD
Износостойкость: ≥2000 циклов

Справочник по конструкции кабеля для электромобилей

Тип	Проводник мм²	Конструкция	Материал проводника	Толщина изоляции	Материал изоляции	Внешний диаметр изоляции	Сопротивление проводника при 20°C
EV-YJ	1.5	48/0.20	медь	0.6	силикон	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	медь	0.7	силикон	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	медь	0.8	силикон	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	медь	0.8	силикон	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	медь	1.00	силикон	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	медь	1.10	силикон	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	медь	1.3	силикон	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	медь	1.3	силикон	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	медь	1.50	силикон	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	медь	1.50	силикон	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	медь	1.50	силикон	17.50±0.50	≤0.196

Ключевые особенности

Проводник: Гибкая луженая отожженная медь
Изоляция: Силикон
Варианты цвета: Черная, оранжевая, красная, желтая, синяя оболочка
Типы изоляции: Одинарная и двойная изоляция
Размеры в кв. мм (европейский стиль): от 4 кв. мм до 240 кв. мм
Размеры AWG (североамериканский стиль): 0AWG-10AWG
Широкий диапазон температур: от -60°C до 200°C

Сертификаты и стандарты качества

UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517
UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Экструдированный ПВХ с изоляцией, номинальное напряжение 105°C, 1000В
Экструдированный ПВХ кабель с неинтегрированной оболочкой, номинальное напряжение 105°C, 1000В
Экструдированный ТПУ кабель с неинтегрированной оболочкой, номинальное напряжение 80°C, 300В

Часто задаваемые вопросы

1. Вы производитель или торговая компания?

Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости. Мы встретим вас в Шэньчжэне.

2. Как я могу получить образец для проверки качества?

Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят курьерские расходы.

3. Каково ваше минимальное количество заказа?

Обычно 100 м. Однако кабель очень тяжелый. Вам лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка является лучшим вариантом.

4. Могу ли я получить скидку?

Это зависит от вашего количества. Мы можем предоставить скидку и оплатить фрахт. Пожалуйста, свяжитесь с нами.

5. Принимает ли ваша компания OEM-производство?

Да, мы можем напечатать название вашей компании и даже изготовить карту качества для продвижения вашей компании.

Для получения дополнительной информации, пожалуйста, не стесняйтесь обращаться к нам!
