Высокопроизводительный кабель для быстрой зарядки постоянным током с гибкой конструкцией и высоким номинальным током для электромобилей.
Спецификации кабеля
Кабель для зарядки постоянным током: 350А | 1/0AWG x 4C + 18AWG (CP: экранирование)1C + 14AWG x 1C + 18AWG x 2P + 18AWG x 1C | OD=35мм оболочка из ТПЭ
Обзор продукта
Этот кабель для быстрой зарядки электромобилей постоянным током на 350 ампер разработан для высокопроизводительных зарядных устройств. Сборка кабеля включает:
- 4 силовых кабеля для максимальной передачи тока
- 1 зеленый заземляющий кабель для безопасности
- 1 желтый коаксиальный провод для целостности сигнала
- 1 синий управляющий кабель для управления зарядкой
- 2 пары сигнальных проводов для связи
Разработанный с превосходными изоляционными свойствами, этот кабель соответствует строгим стандартам огнестойкости, маслостойкости, стойкости к старению и гибкости. Сертифицирован UL для американского рынка, он обеспечивает большой выходной ток, высокую мощность и быструю зарядку.
Технические характеристики
Электрические характеристики
| Параметр |
Спецификация |
| Номинальное напряжение |
DC 1000V |
| Номинальная температура |
Оболочка: от -40°C до 90°C
Изоляция: от -40°C до 125°C |
| Максимальное сопротивление проводника (20°C) |
A: 0.242 Ом/км
B: 0.78 Ом/км
C: 4.95 Ом/км
D&E: 26 Ом/км |
| Испытательное напряжение изоляции (жила A и B, 10м) |
AC 2.5кВ/5мин, ток утечки ≤5мА |
| Испытательное напряжение готового кабеля (жила A к A и B, 10м) |
AC 3.5кВ/15мин, ток утечки ≤5мА |
| Минимальное сопротивление изоляции (20°C, жила A к A&B) |
500 МОм·км |
Физические свойства
| Свойство |
Спецификация |
| Предел прочности при растяжении |
≥20МПа |
| Относительное удлинение |
≥300% |
| Состояние после старения |
110±1°C×168ч |
| Процент от первоначальной прочности при растяжении |
≤±30% |
| Процент от первоначального относительного удлинения |
≤±30% |
| Испытание на огнестойкость |
GB/T 18380.12-2008 |
| Испытание под давлением при высокой температуре |
≤50% |
| Испытание на тепловой удар |
Без трещин |
| Испытание на совместимость |
GB/T 33594 |
| Испытание на сопротивление раздавливанию |
GB/T 33594 |
| Испытание на изгиб |
GB/T 33594 |
| Минимальный радиус изгиба |
6×OD |
| Износостойкость |
≥2000 циклов |
| Испытание на искусственное старение |
GB/T 33594 |
| Испытание на удар при низких температурах |
-40°C×16ч, без трещин |
| Стойкость к химическим веществам |
GB/T 33594 |
| Химическая стойкость к кислотам |
Щелочной раствор N-щавелевой кислоты, раствор N-гидроксида натрия: GB/T 33594 |
| Прокатка транспортным средством |
Требования и методы испытаний соответствуют GB/T 20234.1-2015 7.21 |
Структура кабеля
| Тип |
Проводник (мм²) |
Структура (N/мм) |
Диаметр проводника (мм) |
Материал |
Толщина (мм) |
Материал изоляции |
Наружный диаметр изоляции (мм) |
Сопротивление проводника при 20°C (Ом/км) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
Медь |
0.6 |
Силикон |
2.90±0.15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0.20 |
2.06 |
Медь |
0.7 |
Силикон |
3.50±0.15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
Медь |
0.8 |
Силикон |
4.30±0.15 |
≤4.71 |
| EV-YJ |
6 |
196/0.20 |
3.50 |
Медь |
0.8 |
Силикон |
5.10±0.20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
Медь |
1.00 |
Силикон |
6.70±0.20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
Медь |
1.10 |
Силикон |
8.00±0.30 |
≤1.16 |
| EV-YJ |
25 |
798/0.20 |
7.10 |
Медь |
1.3 |
Силикон |
9.80±0.30 |
≤0.743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
Медь |
1.3 |
Силикон |
11.40±0.30 |
≤0.527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
Медь |
1.50 |
Силикон |
13.50±0.30 |
≤0.368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
Медь |
1.50 |
Силикон |
15.50±0.40 |
≤0.259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
Медь |
1.50 |
Силикон |
17.50±0.50 |
≤0.196 |

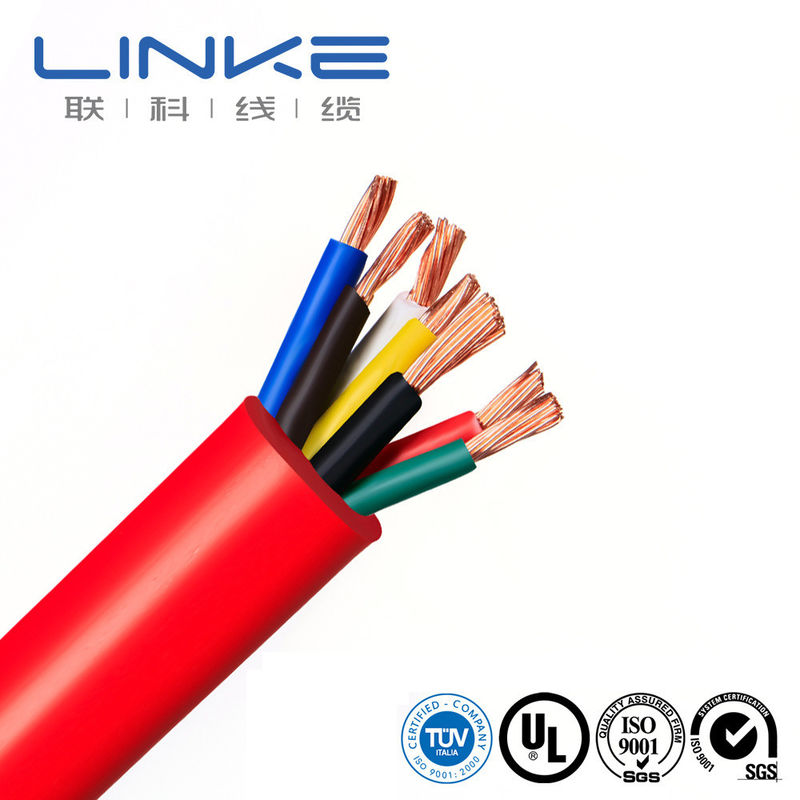

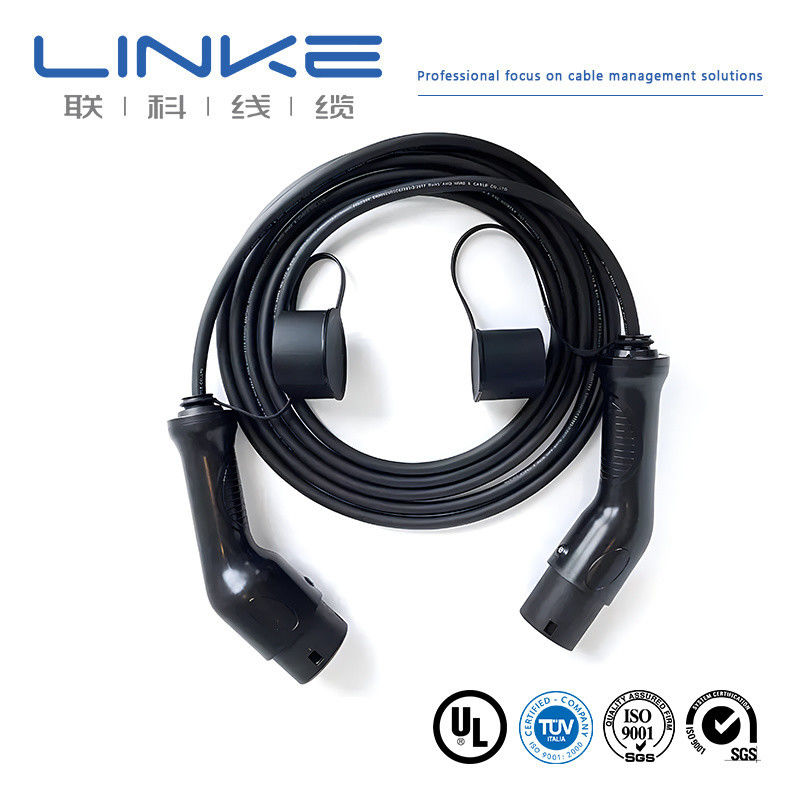

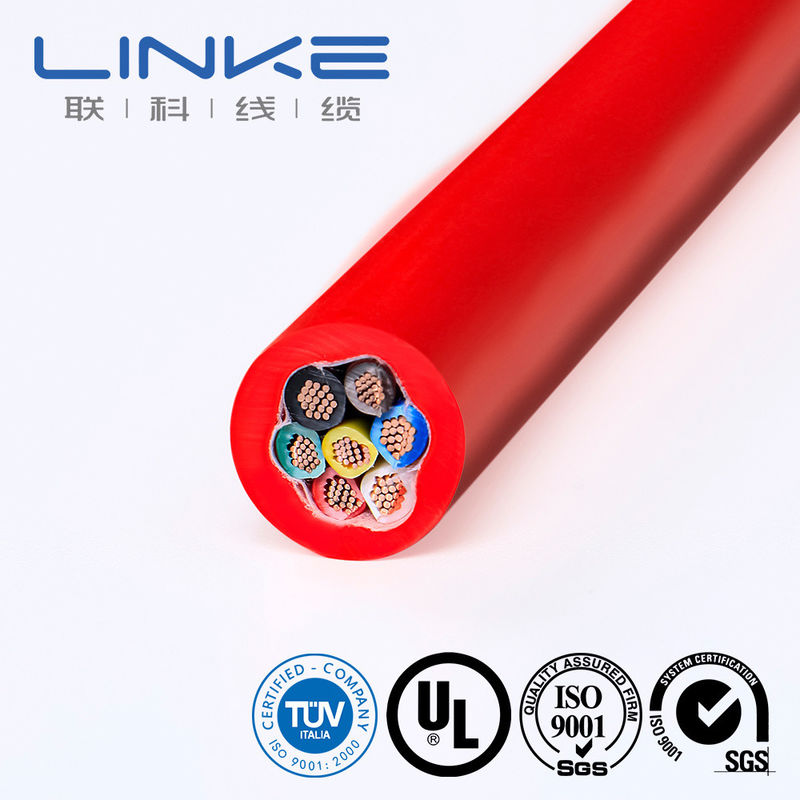

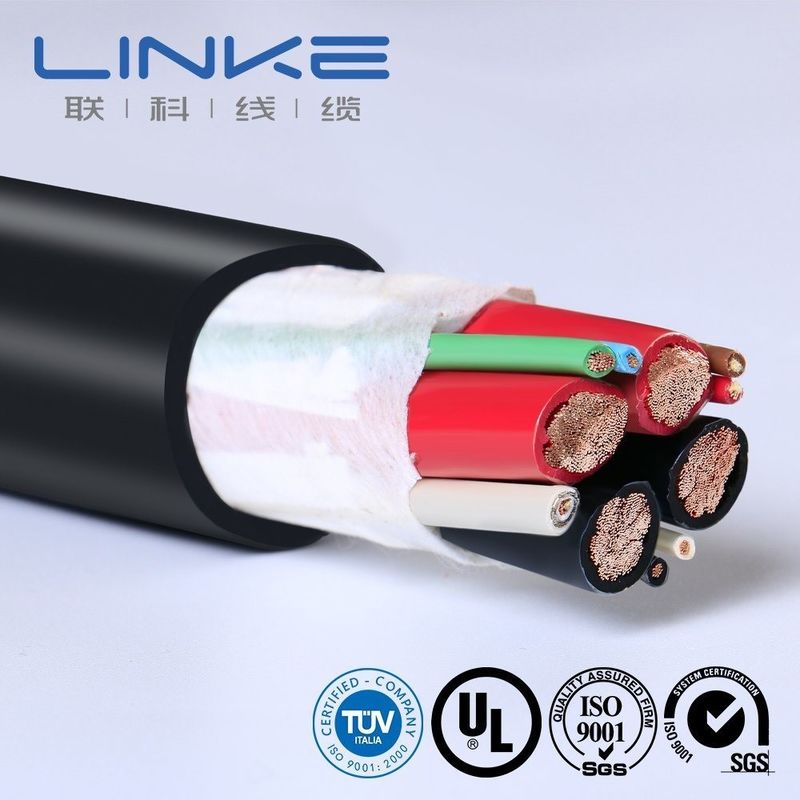

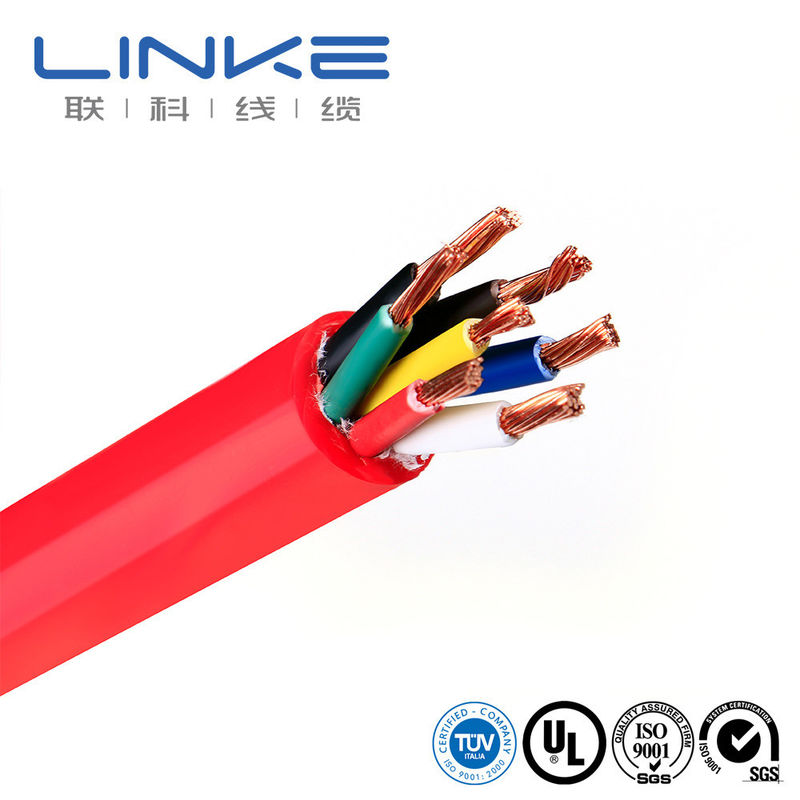

Изображения продукта
Профиль производителя
Linke Cable Technology Co., Ltd является ведущим производителем проводов и кабелей в Китае с более чем 10-летним опытом работы в отрасли. Специализируясь на исследованиях, разработке, производстве и маркетинге высококачественных кабелей, мы предоставляем комплексные кабельные решения для мировых рынков.
Специализации
- Кабели для зарядки электромобилей
- Медицинские кабели
- Силиконовые кабели
- Пружинные кабели
- Плетеные кабели
- Кабели для буксировки
- UL провода
- Автомобильные кабели
В Linke Cable мы применяем подход «инженер-инженеру» для разработки превосходных кабельных решений, которые повышают производительность продукции и улучшают качество жизни.
| Бренд |
LINKE |
Поперечное сечение (мм²) |
0.01-500мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / чистая медь, в зависимости от требований клиента |
| Материал изоляции |
ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный экран] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В AC/DC] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3.5мм Jack, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пользовательский Pantone/и т.д.] |
| Температура |
От -70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
| Поддерживаемые услуги |
индивидуальный кабель, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Независимая лаборатория • Полное испытательное оборудование • Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
| № |
Тестовый элемент |
Условие испытания |
Требование испытания |
Данные испытания |
Результат |
| 1 |
Проверка структуры |
1. Соответствует таблице размеров проводов 2. Минимальная толщина ≥ 80% от средней толщины |
Соответствует таблице размеров проводов |
См. протокол испытаний |
Пройден |
| 2 |
Тепловой удар |
Намотать образец на железный стержень заданного размера, поместить в печь для старения при заданной температуре на 1 час, охладить образец до комнатной температуры не менее чем на 30 минут, затем осмотреть образец |
Без трещин на поверхности образца |
Без трещин |
Пройден |
| 3 |
Тепловая деформация |
1. Измерить толщину образца (отметить место измерения) 2. Поместить образец и испытательное приспособление в печь для старения для предварительного нагрева при заданной температуре в течение 1 часа 3. Поместить образец под колонну давления испытательного приспособления на 1 час 4. Повторно измерить толщину образца в том же месте |
1. Образец не должен иметь трещин от колонны давления или обнажать проводник 2. Уменьшение толщины ≤ 50% |
См. протокол испытаний |
Пройден |
| 4 |
FT2 |
Приложить стандартное пламя на высоте 125 мм один раз |
1. Пламя не должно распространяться вдоль его длины 2. Пламя не должно распространяться на соседние горючие материалы |
См. протокол испытаний |
Пройден |
| 5 |
Старение |
1. Взять пять отрезков оболочки длиной 200 мм 2. Поместить образцы в печь для старения при температуре 158°C на 168 часов 3. После извлечения образцов поместить их при комнатной температуре 23±5°C на 16 часов, затем проверить относительное удлинение при разрыве и предел прочности при растяжении |
1. Относительное удлинение до старения ≥ 300%, относительное удлинение после старения ≥ 80% от значения до старения 2. Предел прочности при растяжении до старения > 1.41 кг/мм², предел прочности при растяжении после старения ≥ 80% от значения до старения |
См. протокол испытаний |
Пройден |
| 6 |
Холодный изгиб |
Хранить образец в низкотемпературной камере при заданной температуре в течение 4 часов, намотать образец на железный стержень заданного размера с заданным количеством витков, завершить намотку в течение 30 секунд после извлечения образца из низкотемпературной камеры |
Без трещин на поверхности образца |
Без трещин |
Пройден |
| 7 |
Сопротивление проводника |
Измерить сопротивление однометрового проводника с помощью измерителя сопротивления постоянному току |
При 20°C сопротивление 8AWG ≤ 2.23 Ом/км |
См. протокол испытаний |
Пройден |
Linke cable technology (DongGuan) Co. Ltd. специализируется на НИОКР и
предоставляет профессиональные решения для кабельно-проводниковой продукции, особенно для
клиентов из различных отраслей. Включает:
Кабели для гуманоидных роботов,
Кабели питания/передачи данных для ИИ,
Кабели для полупроводниковой промышленности/промышленной автоматизации,
Кабели датчиков,
Кабели для новой энергетики,
Провода для медицинской косметологии,
UL провода и кабели,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребностей клиентов. Мы получили следующие разрешения на продукцию: UL 758, CCC, RoHs, REACH, CE; Мы
получили следующие системы менеджмента качества: ISO 9001-2015 (вся продукция); ISO 13485
(Медицинское оборудование и инструменты), IATF 16949 (Автомобильная промышленность)
Участие в выставках
Сертификаты качества
Сертификаты качества
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный провод с термопластичной изоляцией)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материалы для электропроводки бытовой техники
Одножильный кабель с экструдированной ПВХ изоляцией, номинальное напряжение 105°C, 1000В, класс I, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ПВХ оболочкой, неинтегрированной, номинальное напряжение 105°C, 1000В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ТПУ оболочкой, неинтегрированной, номинальное напряжение 80°C, 300В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
1. Вы производитель или торговая компания?
Мы профессиональный производитель. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости. Мы встретим вас в Шэньчжэне.
2. Как я могу получить образец для проверки качества?
Образцы для вас бесплатны. Новые клиенты должны оплатить курьерские расходы.
3. Каково ваше минимальное количество заказа?
Обычно 100 м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка является лучшим вариантом.
4. Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем предоставить скидку и оплатить фрахт. Пожалуйста, свяжитесь с нами.
5. Принимает ли ваша компания OEM производство?
Да, мы можем напечатать название вашей компании и даже изготовить карту качества для продвижения вашей компании.
