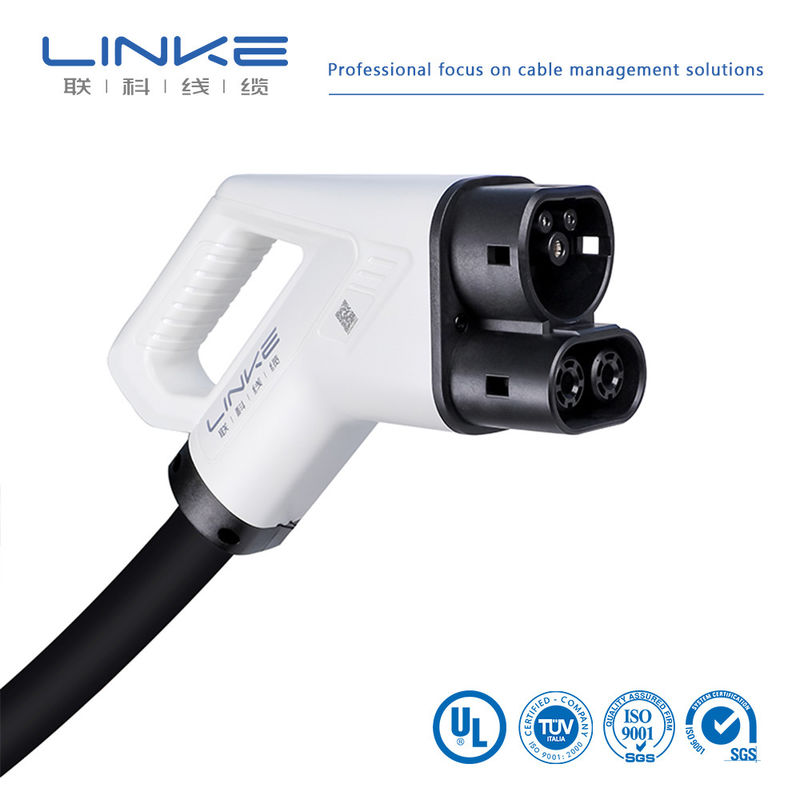

(EVSE) (Кабель для зарядки постоянным током, с разъемом для зарядки автомобиля и свободным концом провода, используемый для быстрой
зарядки электромобиля (EV) через автомобильный разъем CCS 2, который используется для установки
на станции зарядки электромобилей (EVSE)
Технические характеристики продукта
(Автомобильный разъем CCS-2)2
1. (Тип и описание разъема)
Базовый тип продукта Номинальное напряжение/ток Спецификация кабеля Внешний диаметр (мм)
E121-40531X 80A 1000V 2×16+16+6×0.75 Ø18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 Ø24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 Ø28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 Ø33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 Ø33.5±0.8
2. Описание продукта):
> Стандарт IEC62196-3-2016 (Стандарт:IEC62196-3-2016);
> Общая водонепроницаемость разъема выше
чем IP67);
(Внешний вид продукта
дизайн новый, продукт соответствует эргономике, удобный захват,
удобен в эксплуатации;)
> (Сопротивление контактов и повышение температуры штырей и наконечников по-прежнему соответствуют
требованиям IEC62196-2016 после 10 000 циклов);
> (Конструкция внутреннего
устройства продукта лаконична, но не проста, что соответствует фактическим производственным потребностям);
Автомобильный разъем CCS-2
(Материал корпуса - новый высококачественный инженерный пластик, в суровых
условиях окружающей среды сохраняет стабильность и функциональность продукта).
3. (Технические характеристики)
(Электрические характеристики)
> (Номинальное напряжение) 1000 В постоянного тока
> (Номинальный ток) 80A/125A/150A/200A
> (Испытательное напряжение) 3500 В переменного тока, @<5 мА, 1 мин
> (Сопротивление изоляции) 1000 МОм @500 В постоянного тока
> (Сопротивление контактов) ≤3 мОм
>
(Рабочая частота) 50 Гц
(Механические характеристики)
> (Усилие вставки) <100 Н
> (Механический ресурс) >10000 раз
(Условия эксплуатации)
> (Диапазон рабочих температур) -30℃~+50℃
> (Диапазон температур окружающей среды) -30℃~+105℃
> (Класс загрязнения) 2
(Степень защиты IP)
> (Степень защиты) (IP54 в соединенном состоянии)
(IP55 в отсоединенном состоянии)
Автомобильный разъем CCS-2
(Размеры)
(Информация по безопасности):
(Убедитесь, что разъем CCS-2 правильно расположен на зарядной станции, чтобы
избежать ударов, наезда или любых ситуаций, которые могут поставить под угрозу
работоспособность системы.
C=1500±3% Ом 0.5 Вт
6. (Стандарты реализации)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Разъем не предназначен для замыкания и размыкания электрической цепи под нагрузкой. Он должен быть оснащен
блокировкой (удерживающим устройством) после завершения сборки.)
Бренд
| LINKE |
Сечение (мм²) |
0.01-500 мм² |
Калибр провода (AWG) |
| [например, 24AWG, 28AWG] |
Проводник |
Луженая медь / чистая медь, в зависимости от требований заказчика |
Изоляционный материал |
| ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
Сертификаты |
| RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3 фута, 5м ±5% допуск] |
Тип кабеля |
| [Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Оплетка] |
Импеданс |
| [например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
Радиус изгиба |
| [например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
Номинальное напряжение |
| [например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
Разъемы |
| [например, USB Type-C, 3.5 мм Jack, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
Срок поставки |
| 7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пользовательский Pantone/и т.д.] |
температура |
| От -70℃ до 350℃ (-70℃ ~ 350℃) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
Поддерживаемые услуги |
| изготовление кабелей на заказ, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Сертификаты качества |
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный провод с термопластичной изоляцией)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Экструдированный ПВХ с изоляцией, номинальная температура 105℃, 1000В, Класс I, Группа A, B или AB, FT1 и/или FT2
Экструдированный кабель с неинтегральной оболочкой из ПВХ, номинальная температура 105℃, 1000В, Класс I, Класс или Класс I/II, Группа A, B или AB, FT1 и/или FT2
Экструдированный кабель с неинтегральной оболочкой из ТПУ, номинальная температура 80℃, 300В, Класс I, Класс или Класс I/II, Группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости. Мы встретим вас в Шэньчжэне.
Как я могу получить образец для проверки качества?
Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят курьерские расходы.
Каково ваше минимальное количество заказа?
Обычно 100 м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка - лучший вариант.
Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем предоставить скидку и оплатить фрахт. Пожалуйста, свяжитесь с нами.
Принимает ли ваша компания OEM-производство?
Да, мы можем напечатать название вашей компании и даже изготовить карточку качества для продвижения вашей компании.
