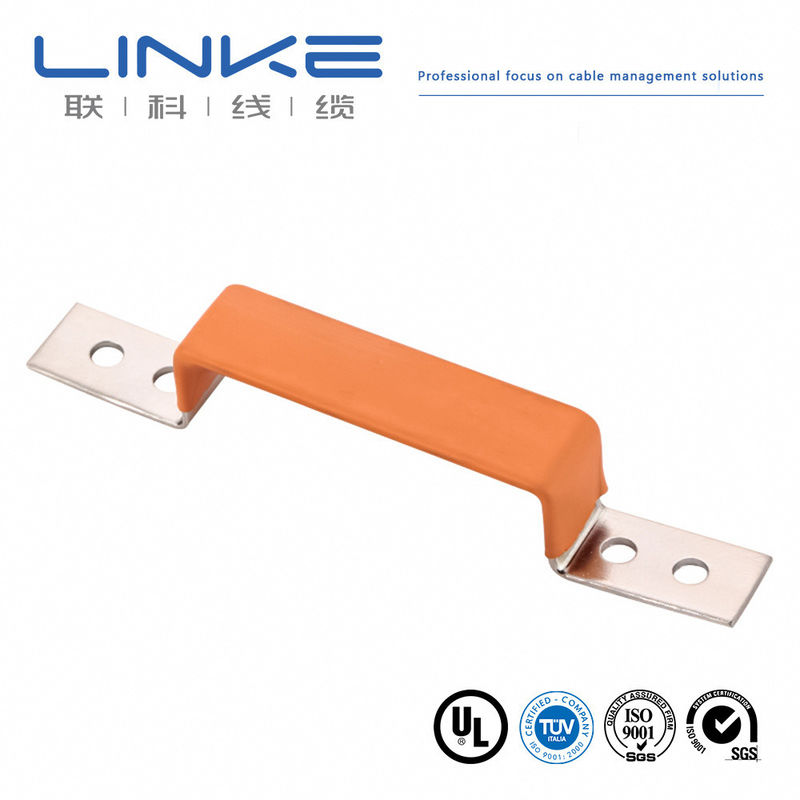

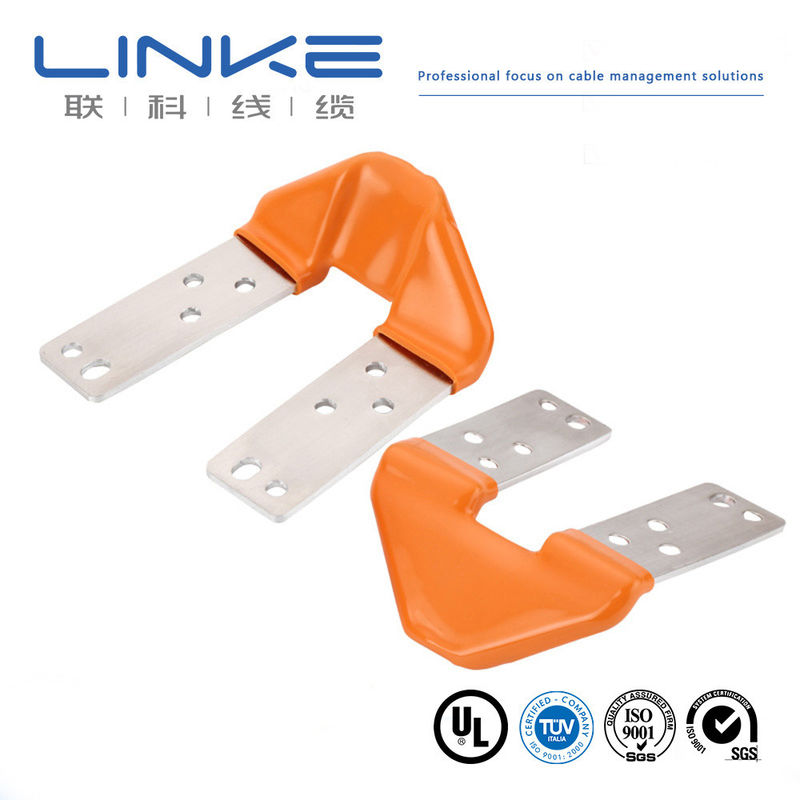

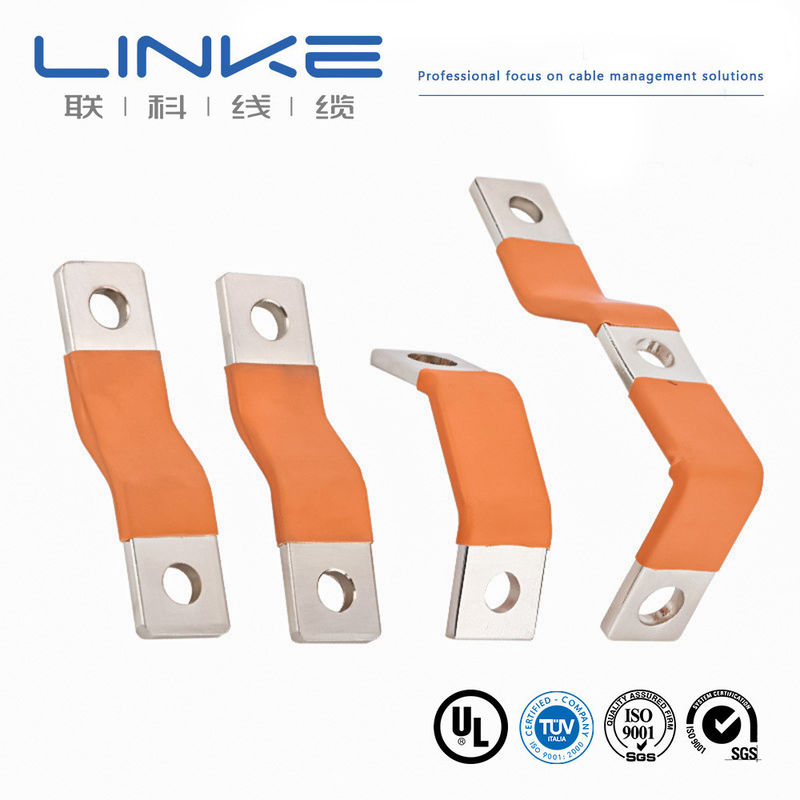

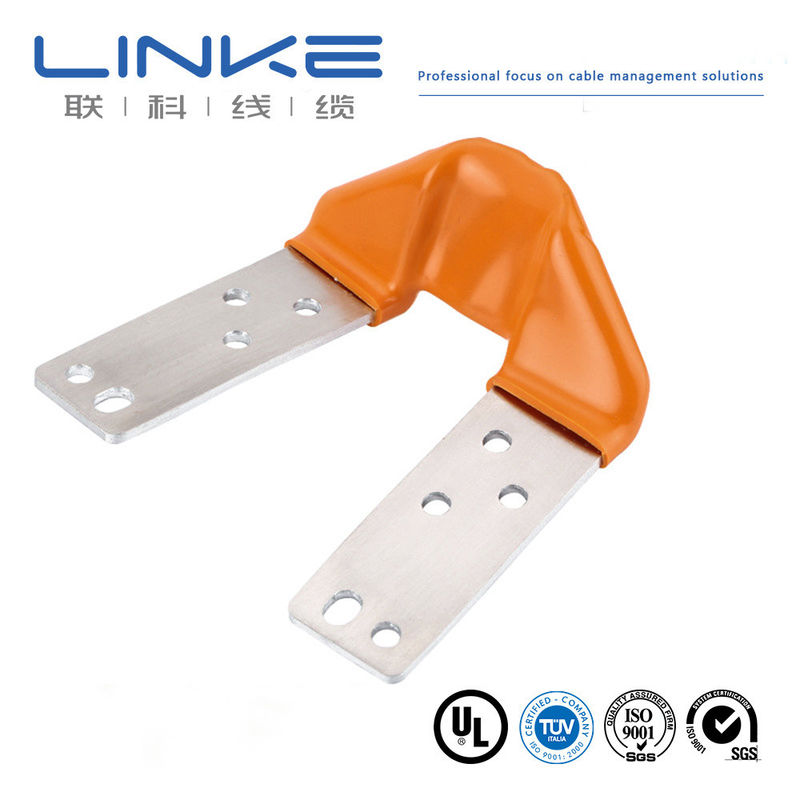

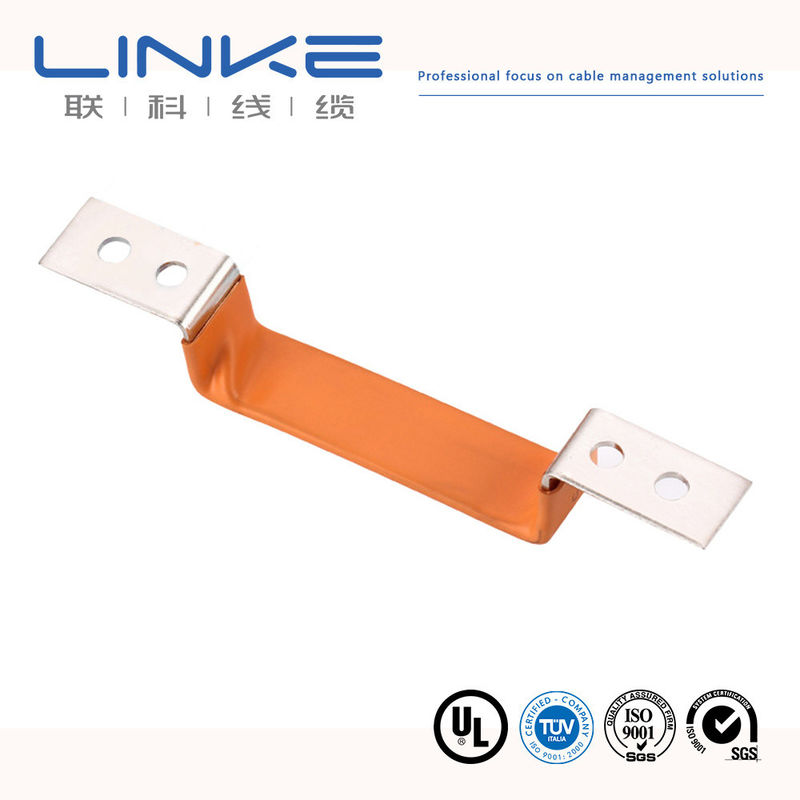

Изолированная гибкая шина на заказ - плоская медная шина для аккумуляторов
Гибкие решетки изготавливаются путем сварки частей медной фольги вместе, используя 99,9% чистого содержания меди.в то время как ламинированные медные шины предлагают увеличенную площадь поверхности несущего тока.
Спецификации медной фольги
Диапазон толщины: от 0,05 мм до 0,3 мм. Контактные поверхности могут быть консервированы или серебрированы в соответствии с требованиями пользователя.Токовая емкость рассчитывается на основе 1 квадратного вязаного ремня с эффективным током нагрузки 4AМедные проводники с различными секционными площадями имеют различные параметры. Более крупные площади могут быть многослойными или сконфигурированы как наборы.
Материальные стандарты
| Стандартный |
Спецификация |
| ГБ |
T2 Медь с содержанием минимум 99,9% |
| DIN |
E-Cu58 (номер: 2.0065) |
| EN |
Cu-ETP (номер: CW004A) |
| ISO |
Cu-ETP |
| СНО |
C11000 |
| JIS |
C1100 |
| Ничего. |
C101 |
| Прочие |
Материалы на заказ |
Технические спецификации
- Сопротивление: 0,00001Ω
- Проводимость: 57%
- Медная фольга толщина одного слоя: 0,1/0,2/0,3/0,5/1,0 мм (соответствующая толщина рекомендуется на основе структуры шины)
- Изоляционный материал: ПВХ-покрытие с отличными характеристиками, подходящее для специальных стержней, устойчивое к разрыву при повторном изгибе
- Изоляционная производительность: ПЭ и ПВХ хорошо работают, причем погружение ПВХ превосходит теплоустойчивые трубки ПЭ
- Огнестойкость: UL94-V-0 или индивидуальная
- Поверхностное покрытие: Никельное, оловянное или серебристое покрытие
- Толщина покрытия: обычно от 3 до 12 мм или на заказ
- Испытание соляным спреем: никель выдерживает 240 часов в нейтральной среде (серебро и олово имеют более низкое сопротивление)
- Испытания на изгиб: выдерживает 10 000 изгибов под углом 15 радианов без повреждений или переломов
- Рабочая температура: от -45°C до +150°C
- Прочность на растяжение медной фольги: ≥ 500N
Продуктивность испытаний на утечку
Результаты испытаний прокладки с PVC:
- 3500 ВДС в течение 30 секунд при толщине 1,5 мм: утечка 0,025 МА
- 5000 ВАК для 30-60 градусов при толщине от 1,8 до 2,0 мм: утечка 0,065 MA
Мы предоставляем индивидуальные решения на основе ваших конкретных требований к рабочему напряжению.
Испытание повышения температуры
Испытания варьируются в зависимости от гибкой площади поперечного сечения штанги.
Информация о заказе
- Время предложения: 1-3 рабочих дня после получения вашего запроса
- Доставка образца/пробного заказа: 5-15 рабочих дней в зависимости от конструкции бруса и производственного процесса
Сертификация качества и экологии
- Управление качеством: Автомобильная промышленность
- Экологически чистые: соответствуют требованиям ROHS, REACH
Варианты дирижера
Проводник: гибкая голая прожектованная медная проволока
Изоляция: медь
Цвета куртки: чёрный, оранжевый, красный, желтый, синий (одно- и двойной изоляции)
Размеры SQ MM (европейский стиль): настраиваемые
Размеры AWG (североамериканский стиль): настраиваемые
Диапазон температуры: настраиваемый
Силиконовый изолятор
Проводник: гибкая голая прожектованная медная проволока
Изоляция: Силикон
Цвета куртки: чёрный, оранжевый, красный, желтый, синий (одно- и двойной изоляции)
Размеры SQ MM: от 4 до 240 квадратных мм
Размеры AWG: 0AWG-10AWG
Температурный диапазон: от -60 до 200 °C
Профиль производителя
Linke Cable Technology Co., Ltd является ведущим китайским производителем кабелей с более чем 10-летним опытом в области исследований и разработок, производства и маркетинга проволочных и кабельных продуктов.Мы специализируемся на предоставлении кабельных решений по всему миру., включая кабели для зарядки электромобилей, медицинские кабели, силиконовые кабели, пружинные кабели, сплетенные кабели, кабели для тяги, провода UL и автомобильные кабели.
Наш инженерно-ориентированный подход гарантирует, что мы разрабатываем превосходные кабели, которые повышают качество и производительность для наших клиентов.
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5*] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
кабель на заказ, решения с конца на конец, включая точную резку, крепирование и установку лопастей (уточняется материал, например, медь/никель) |
Сертификации
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (один проводник, термопластическая изоляция)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR- Материал проводки устройства
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы профессиональный производитель, который контролирует ваш заказ от начала до конца.
Как я могу получить образец, чтобы проверить ваше качество?
Образцы бесплатны для клиентов, новые клиенты должны оплачивать курьерские расходы.
Каково ваше минимальное количество заказов?
Обычно 100 м. Однако, из-за веса кабеля, мы рекомендуем заказывать соответствующие количества, чтобы избежать высоких затрат на перевозку.
Можно мне скидку?
Скидки зависят от количества заказа. Мы можем предложить скидки и покрыть расходы на доставку для больших заказов. Пожалуйста, свяжитесь с нами для получения подробной информации.
Ваша компания принимает производство OEM?
Да, мы можем напечатать имя вашей компании и даже настроить качественные карточки для продвижения вашего бренда.
