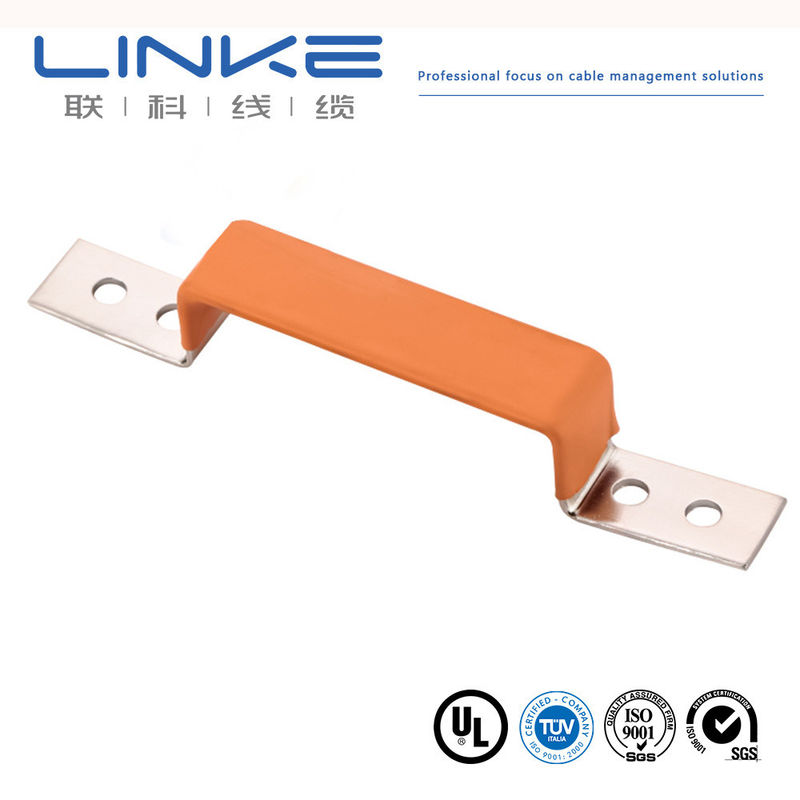

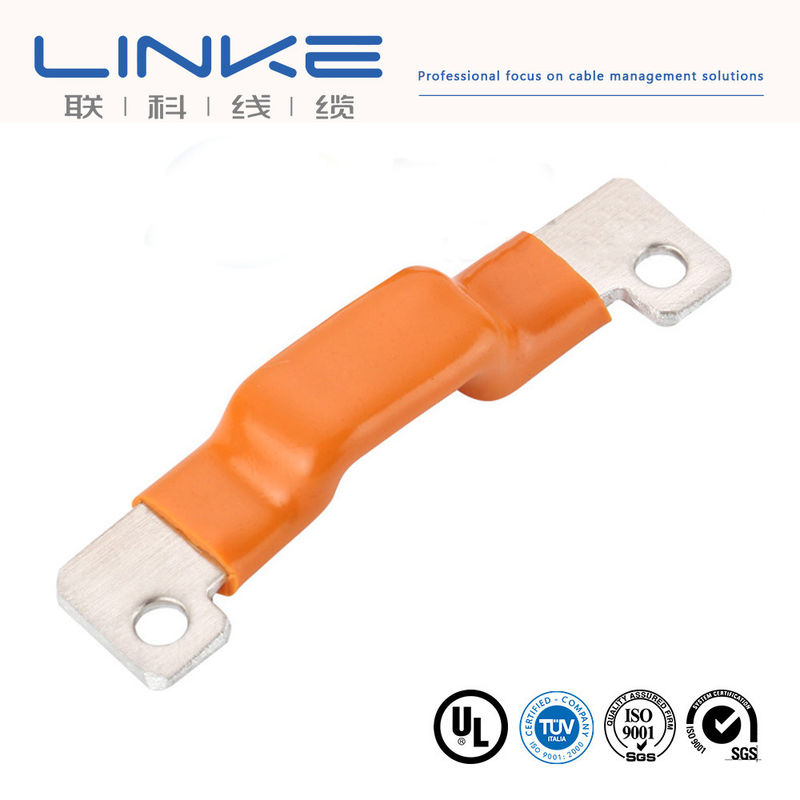

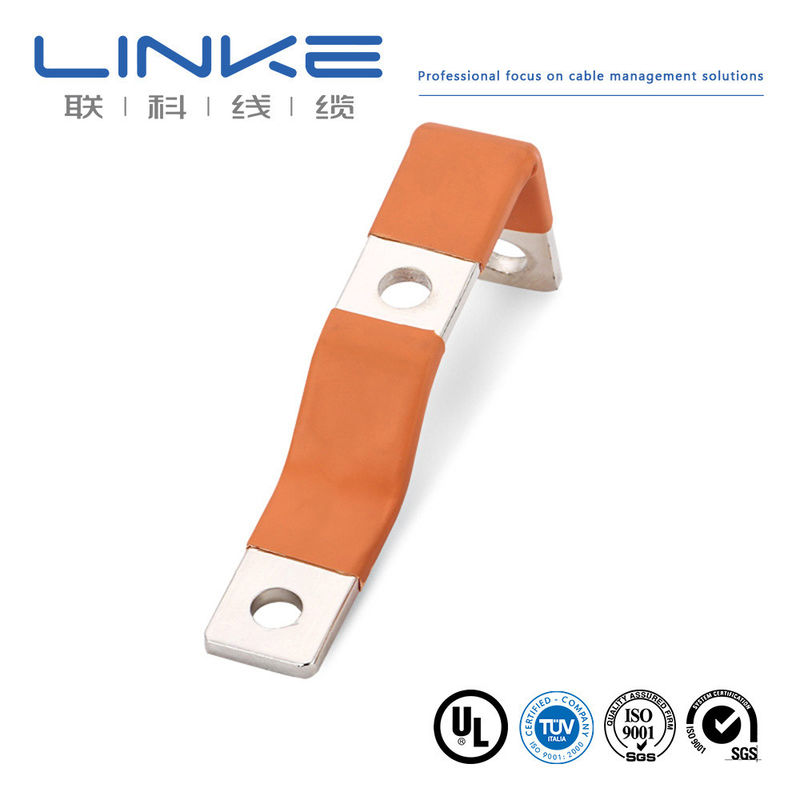

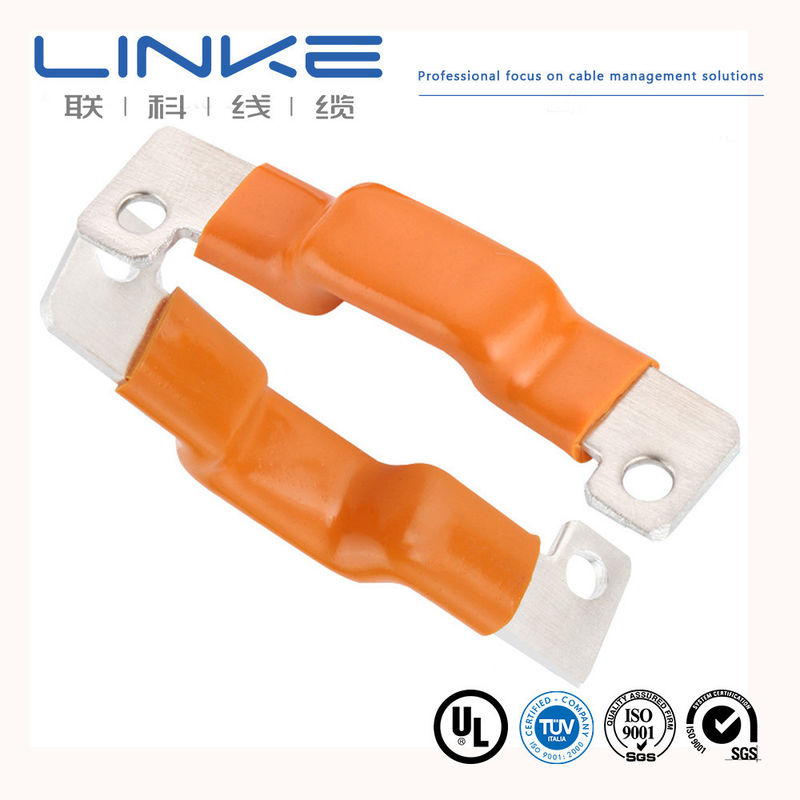

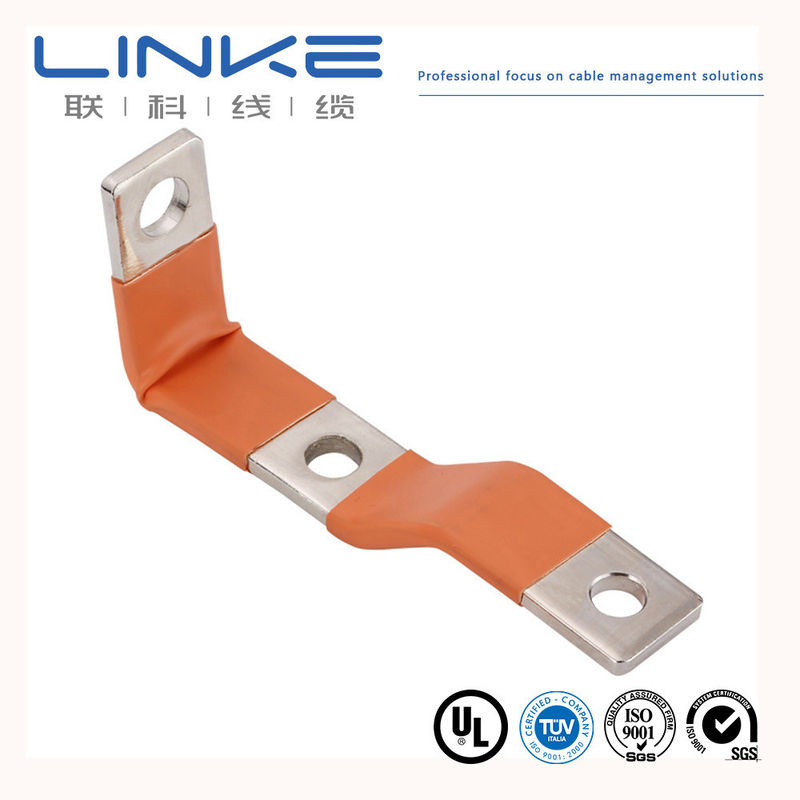

Изолированная медная шина для вакуумных электроприборов
Гибкая шина изготавливается путем пайки частей медной фольги, отличаясь содержанием меди 99,9% для превосходной проводимости с минимальными примесями. Многослойные медные шины обеспечивают увеличенную площадь поверхности для переноса тока.
Толщина медной фольги варьируется от 0,05 мм до 0,3 мм. Контактные поверхности могут быть лужеными или посеребренными в соответствии с требованиями пользователя. Токовая нагрузочная способность рассчитывается исходя из 1 квадратного вязаного ремня с эффективным рабочим током 4А. Медные проводники с различным сечением имеют разные параметры. Большие площади могут быть многослойными или сконфигурированы в виде комплектов.
Технические характеристики продукта
| Стандарт материала |
GB: T2 Медь с мин. 99,9%
DIN: E-Cu58 (Номер: 2.0065)
EN: Cu-ETP (Номер: CW004A)
ISO: Cu-ETP
UNS: C11000
JIS: C1100
BS: C101
Другие материалы доступны по запросу |
| Сопротивление |
0,00001 Ом |
| Проводимость |
57% |
| Толщина однослойной медной фольги |
0,1/0,2/0,3/0,5/1,0 мм (в зависимости от конструкции шины)
Мы предоставляем рекомендации по подходящей толщине |
| Изоляционный материал |
Погружное покрытие из ПВХ обеспечивает превосходные характеристики. Шины специальной формы могут быть покрыты напрямую, сохраняя целостность при многократных изгибах без поломки. |
| Изоляционные характеристики |
ПЭ и ПВХ обеспечивают хорошие характеристики, при этом погружное покрытие из ПВХ превосходит термоусадочные трубки из ПЭ |
| Огнестойкость/Пожаробезопасность |
UL94-V-0 или по индивидуальному заказу |
| Испытание на утечку |
ПВХ-погружные гильзы:
- 3500 В постоянного тока в течение 30 с при толщине 1,5 мм: утечка 0,025 мА
- 5000 В переменного тока в течение 30-60 с при толщине 1,8-2,0 мм: утечка 0,065 мА
Мы предлагаем оптимальные решения на основе вашего рабочего напряжения |
| Поверхностное покрытие |
Доступно никелирование, лужение или серебрение
Стандартная толщина покрытия: от 3 мкм до 12 мкм
Индивидуальная толщина доступна по запросу |
| Испытание в солевом тумане |
Нейтральная среда: никель выдерживает 240 часов, серебро показывает более низкие результаты, олово - самые низкие |
| Испытание на изгиб |
10000 изгибов под углом 15 радиан без поломки или трещин |
| Испытание на повышение температуры |
Зависит от площади поперечного сечения гибкой шины
Отчеты об испытаниях на повышение температуры доступны по запросу перед доставкой |
| Рабочая температура |
-45°C до +150°C |
| Предел прочности медной фольги на разрыв |
≥500 Н |
| Время расчета предложения |
Предложение предоставляется в течение 1-3 рабочих дней после получения вашего запроса |
| Время доставки образца/пробного заказа |
5-15 рабочих дней в зависимости от конструкции шины и производственного процесса |
| Стандарт управления качеством |
Соответствует стандарту IATF 16949 для автомобильной промышленности |
| Экологический сертификат |
Соответствует ROHS, REACH |
Варианты продукта
Вариант изоляции меди
- Проводник: Гибкая отожженная медная проволока без покрытия
- Изоляция: Медь
- Цвета оболочки: черный, оранжевый, красный, желтый, синий (одинарная и двойная изоляция)
- Размеры в кв. мм (европейский стиль): настраиваемые
- Размеры AWG (североамериканский стиль): настраиваемые
- Широкий диапазон температур: настраиваемый
Вариант силиконовой изоляции
- Проводник: Гибкая отожженная медная проволока без покрытия
- Изоляция: Силикон
- Цвета оболочки: черный, оранжевый, красный, желтый, синий (одинарная и двойная изоляция)
- Размеры в кв. мм: от 4 кв. мм до 240 кв. мм
- Размеры AWG: 0AWG-10AWG
- Диапазон температур: от -60°C до 200°C
Профиль компании
Linke Cable Technology Co., Ltd является ведущим производителем проводов и кабелей в Китае. Более 10 лет мы специализируемся на исследованиях и разработках, производстве и маркетинге высококачественных кабелей и индивидуальных кабельных решений по всему миру. Наш опыт включает кабели для зарядки электромобилей, медицинские кабели, силиконовые кабели, пружинные кабели, плетеные кабели, кабели для буксировки, провода UL, автомобильные кабели и многое другое.
В Linke Cable мы применяем подход «инженер к инженеру» для разработки превосходных кабелей для наших клиентов, повышая качество продукции и улучшая жизнь с помощью инновационных решений.
Наши сертификаты
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (одножильный провод, термопластичная изоляция)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники, экструдированная ПВХ-изоляция, номинальное напряжение 105°C, 1000 В, класс I, группа A, B или AB, FT1 и/или FT2.
Экструдированный кабель с неинтегральной оболочкой из ПВХ, номинальное напряжение 105°C, 1000 В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2.
Экструдированный кабель с неинтегральной оболочкой из ТПУ, номинальное напряжение 80°C, 300 В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем, контролирующим ваш заказ от начала до конца. Мы приветствуем визиты и предоставляем услуги трансфера из Шэньчжэня.
Как я могу получить образец для проверки качества?
Образцы предоставляются бесплатно для оценки. Новые клиенты несут ответственность за расходы на курьерскую доставку.
Каково ваше минимальное количество заказа?
Обычно 100 м. Из-за веса кабеля мы рекомендуем заказывать подходящие количества для оптимизации транспортных расходов. Морские перевозки часто являются наиболее экономичным вариантом.
Могу ли я получить скидку?
Скидки зависят от количества заказа. Мы можем предложить скидки и покрыть транспортные расходы для крупных заказов. Пожалуйста, свяжитесь с нами для получения подробной информации.
Принимает ли ваша компания OEM-производство?
Да, мы можем напечатать название вашей компании и изготовить карточки качества для продвижения вашего бренда.
