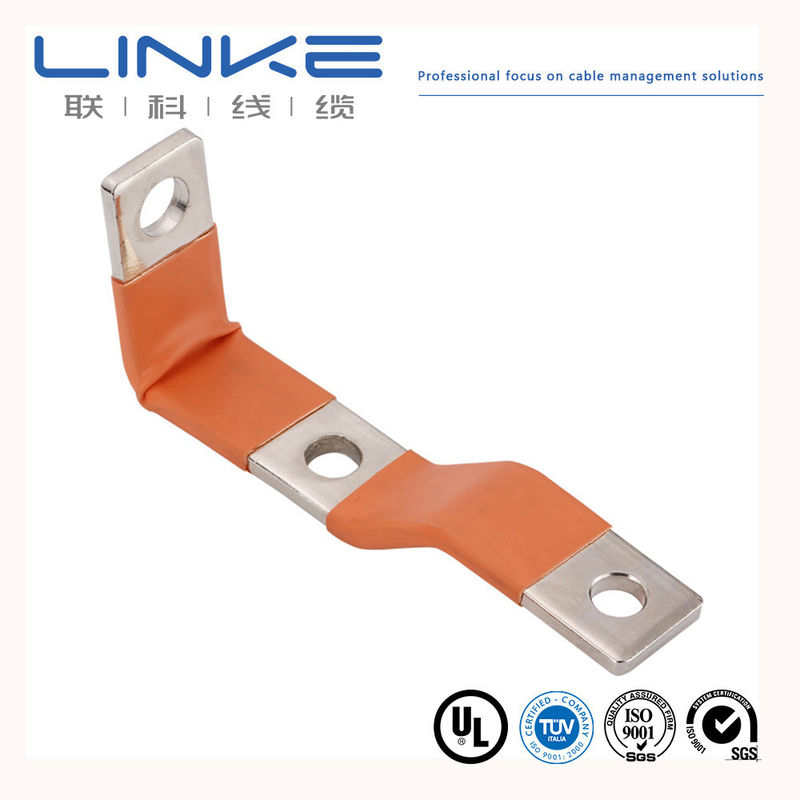

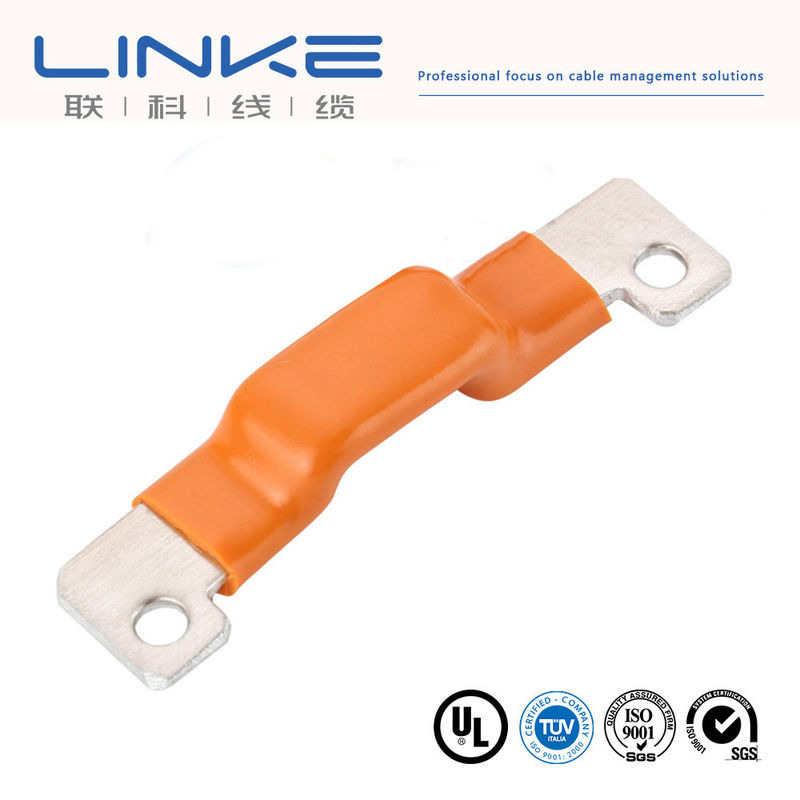

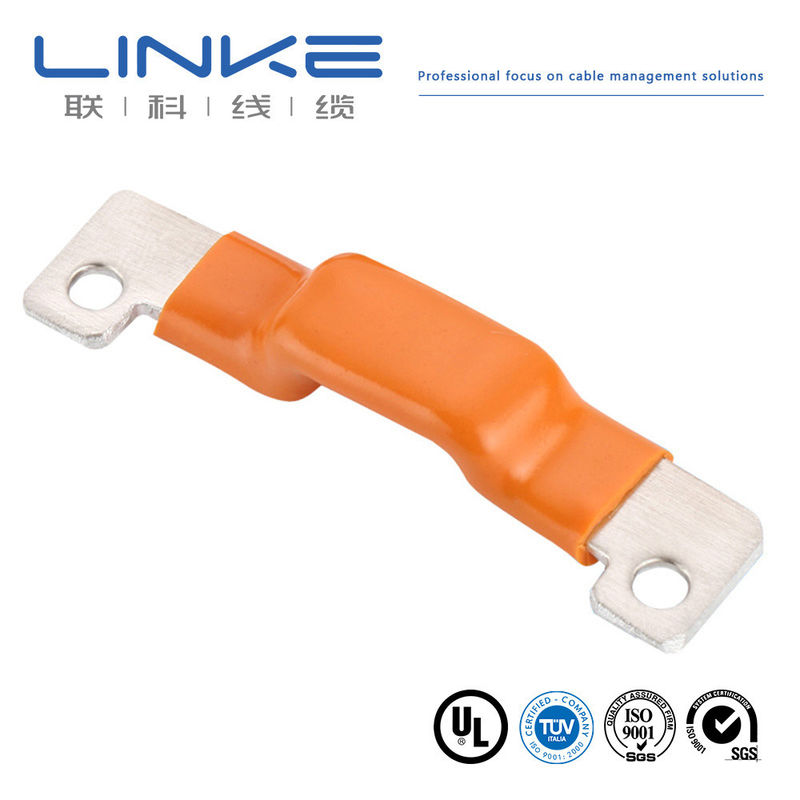

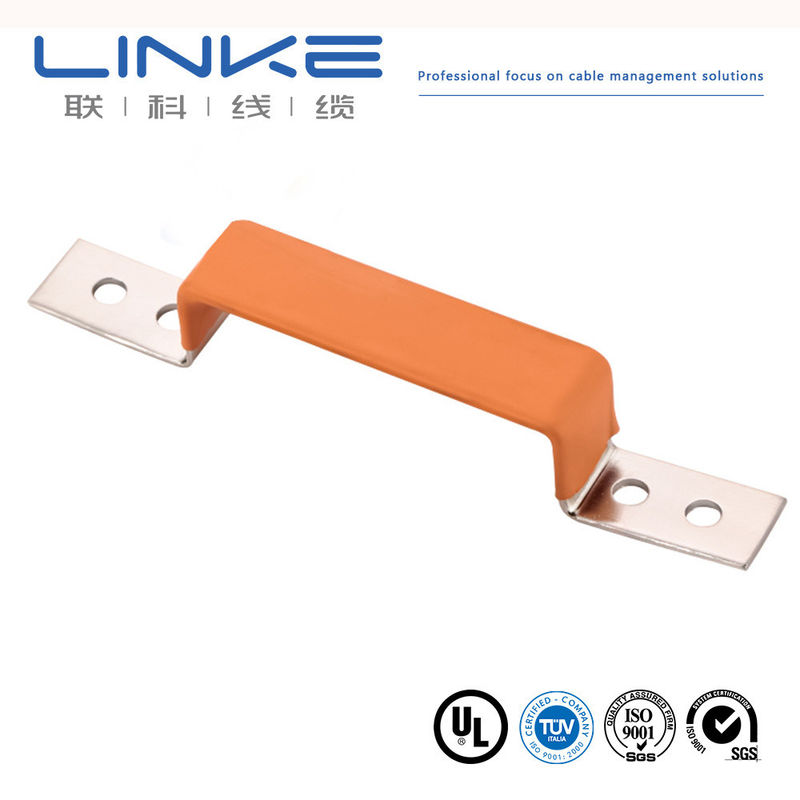

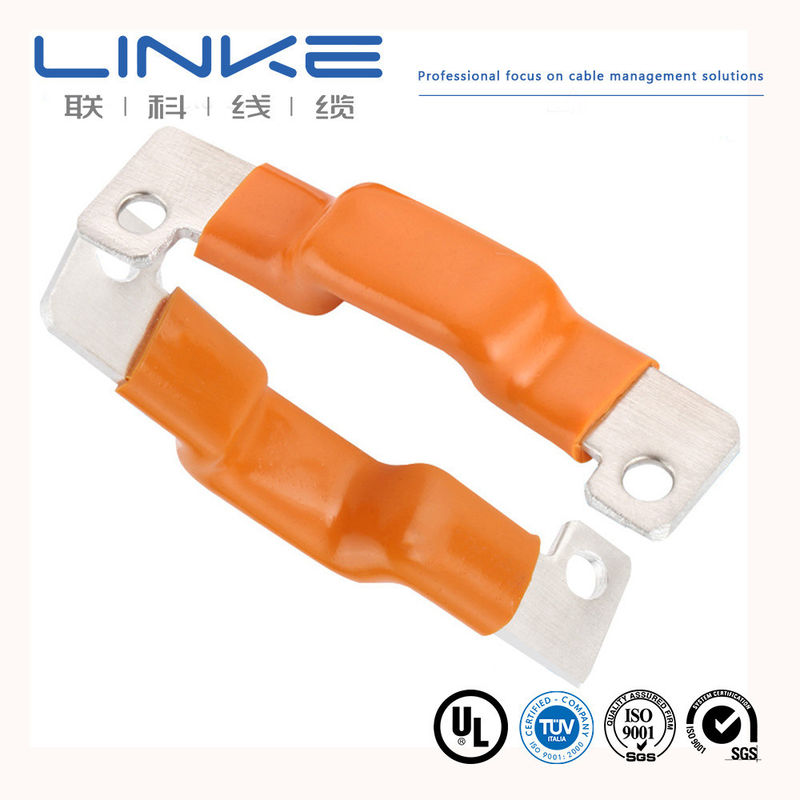

Изолированные медные шины для вакуумных электрических приборов
Гибкий штанга изготавливается путем сварки частей медной фольги вместе с содержанием 99,9% меди для отличной проводимости с минимальными примесями.Ламинированные медные шины обеспечивают увеличение площади поверхности несущего тока.
Толщина медной фольги колеблется от 0,05 мм до 0,3 мм. Контактные поверхности могут быть консервированы или серебрированы в соответствии с требованиями пользователя.Токовая емкость рассчитывается на основе 1 квадратного вязаного ремня с эффективным током нагрузки 4AМедные проводники с различными разрезами имеют различные параметры. Более крупные области могут быть многослойными или сконфигурированы как наборы.
Спецификации продукции
| Стандарт по материалам |
GB: T2 Медь с минимум 99,9%
DIN: E-Cu58 (номер: 2.0065)
EN: Cu-ETP (номер: CW004A)
ISO: Cu-ETP
СНБ: C11000
JIS: C1100
BS: C101
Другие материалы, доступные по запросу |
| Сопротивление |
0.00001Ω |
| Проводимость |
57% |
| Толщина медной фольги с одним слоем |
0.1/0.2/0.3/0.5/1.0 мм (в зависимости от конструкции шины)
Мы предоставляем подходящие рекомендации толщины |
| Изоляционный материал |
ПВХ покрытие обеспечивает отличную производительность. Специально сформированные шины могут быть покрыты непосредственно, сохраняя целостность через несколько изгибов без повреждения. |
| Использование изоляции |
ПЭ и ПВХ обеспечивают хорошие характеристики, при этом ПВХ-нагрузка превосходит теплосокращающие трубки ПЭ |
| Огнестойкость/огнестойкость |
UL94-V-0 или индивидуально по вашим требованиям |
| Испытание утечки |
ПВХ-погрузчики:
- 3500 ВДС в течение 30 секунд при толщине 1,5 мм: утечка 0,025 МА
- 5000ВАК для 30-60s при толщине 1,8-2,0 мм: утечка 0,065 MA
Мы предлагаем оптимальные решения на основе вашего рабочего напряжения |
| Поверхностное покрытие |
Никельное, оловянное или серебряное покрытие
Толщина покрытия: стандартная от 3 до 12 мм
Специальная толщина доступна по запросу |
| Испытания соляным спреем |
Нейтральная среда: никель выдерживает 240 часов, серебро работает хуже, олово - хуже |
| Испытания на изгиб |
10000 изгибов под углом 15 радианов без перелома или перелома |
| Испытание повышения температуры |
В зависимости от гибкой площади поперечного сечения шины
Отчеты об испытаниях повышения температуры доступны по запросу до поставки |
| Операционная температура |
-45°C до +150°C |
| Прочность на растяжение медной фольги |
≥ 500N |
| Время цитирования |
Котировка предоставляется в течение 1-3 рабочих дней после получения вашего запроса |
| Время доставки образца/испытательного заказа |
5-15 рабочих дней в зависимости от конструкции и производства |
| Стандарт управления качеством |
Автомобильная промышленность соответствует IATF 16949 |
| Сертификат экологически чистого |
Соответствует требованиям ROHS, REACH |
Варианты продукции
Вариант изоляции из меди
- Проводник: гибкая голая прожектованная медная проволока
- Изоляция: медь
- Цвета куртки: черный, оранжевый, красный, желтый, синий (одно и двойное изоляции)
- Размеры SQ MM (европейский стиль): настраиваемые
- Размеры AWG (североамериканский стиль): настраиваемые
- Широкий диапазон температур: настраиваемый
Силиконовая изоляция
- Проводник: гибкая голая прожектованная медная проволока
- Изоляция: Силикон
- Цвета куртки: черный, оранжевый, красный, желтый, синий (одно и двойное изоляции)
- Размеры SQ MM: от 4 до 240 квадратных мм
- Размеры AWG: 0AWG-10AWG
- Температурный диапазон: от -60 до 200 °C
Профиль компании
Linke Cable Technology Co., Ltd является ведущим производителем проводов и кабелей в Китае.и продажи высококачественных кабелей и индивидуальных кабельных решений во всем миреНаш опыт включает в себя кабели для зарядки электромобилей, медицинские кабели, силиконовые кабели, пружинные кабели, плетеные кабели, кабели для тяги, UL-провода, автомобильные кабели и многое другое.
В Linke Cable мы используем подход инженера к инженеру для разработки превосходных кабелей для наших клиентов, повышения качества продукции и улучшения жизни через инновационные решения.
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5 ×] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
кабель на заказ, решения с конца на конец, включая точную резку, крепирование и установку лопастей (уточняется материал, например, медь/никель) |
Наши сертификаты
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (один проводник, термопластическая изоляция)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал проводки приборов, экструдированный ПВХ изоляционный одиночный, номиналом 105oC, 1000В, класс I, группа А, В или AB, FT1 и/или FT2.
Экструзированный ПВХ неинтегральный прокатный кабель, номинально 105 °C, 1000 В, класс I, класс I/II, группа А, B или AB, FT1 и/или FT2.
Экструзированный TPU неинтегральный кабель с кожурой, номиналом 80°C, 300В, класса I, класса I/II, группы A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы профессиональный производитель, контролирующий ваш заказ от начала до конца.
Как я могу получить образец, чтобы проверить ваше качество?
Образцы бесплатны для оценки. Новые клиенты несут ответственность за курьерские расходы.
Каково ваше минимальное количество заказов?
Обычно 100 м. Из-за веса кабеля рекомендуется заказывать соответствующие количества для оптимизации стоимости грузоперевозок.
Можно мне скидку?
Скидки зависят от количества заказов. Мы можем предложить скидки и покрыть расходы на доставку для больших заказов. Пожалуйста, свяжитесь с нами для получения подробной информации.
Ваша компания принимает производство OEM?
Да, мы можем напечатать имя вашей компании и настроить качественные карточки для продвижения вашего бренда.
