Описание продукта

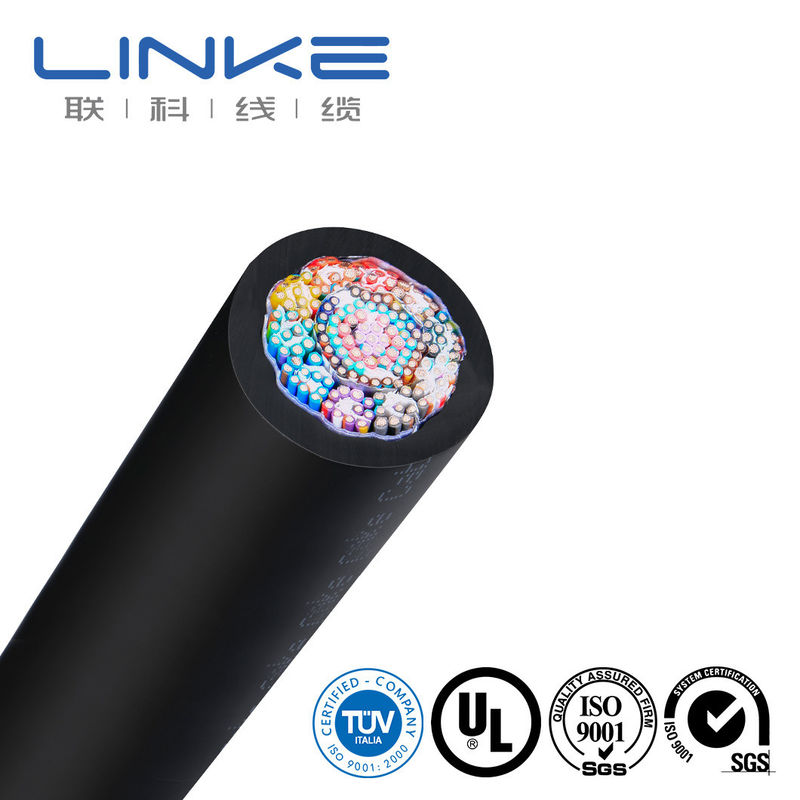

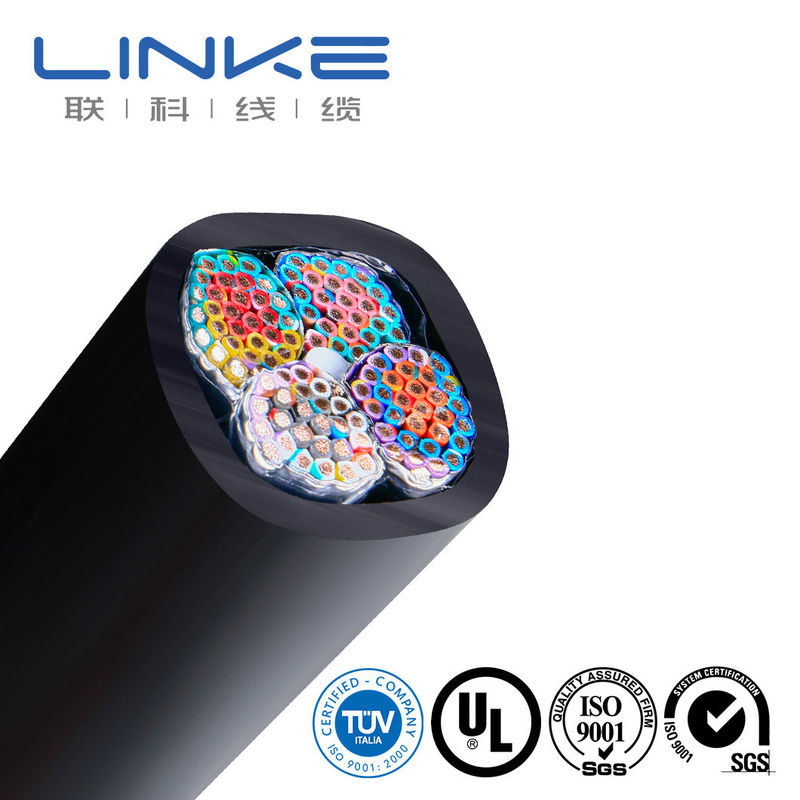

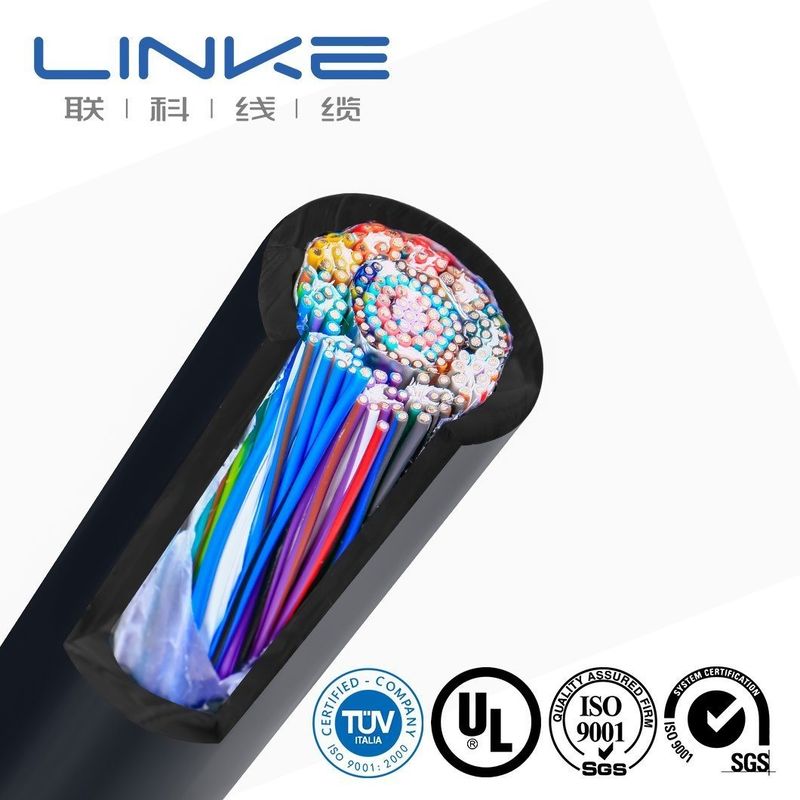

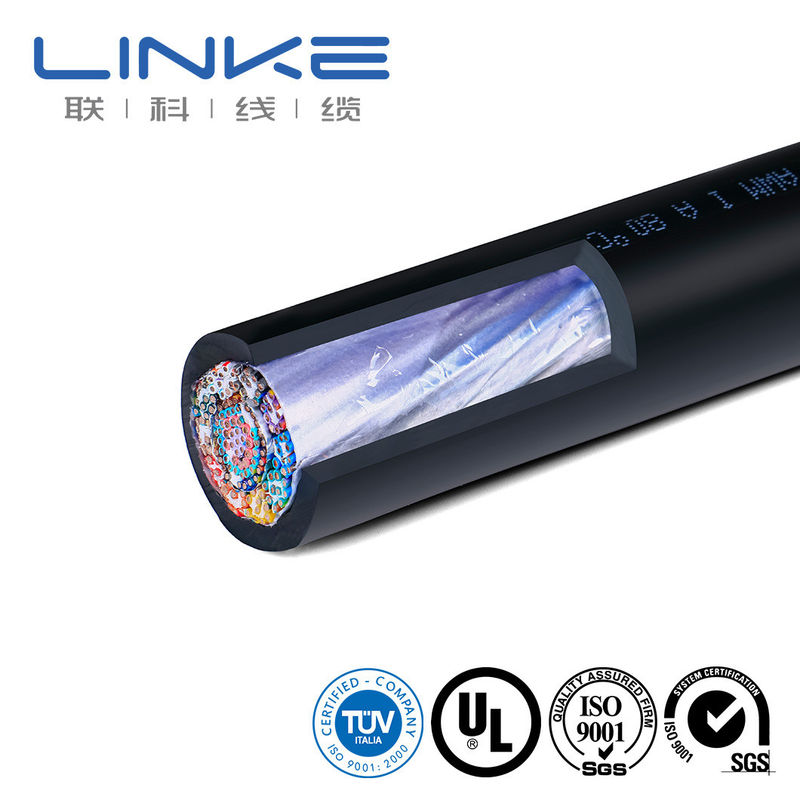

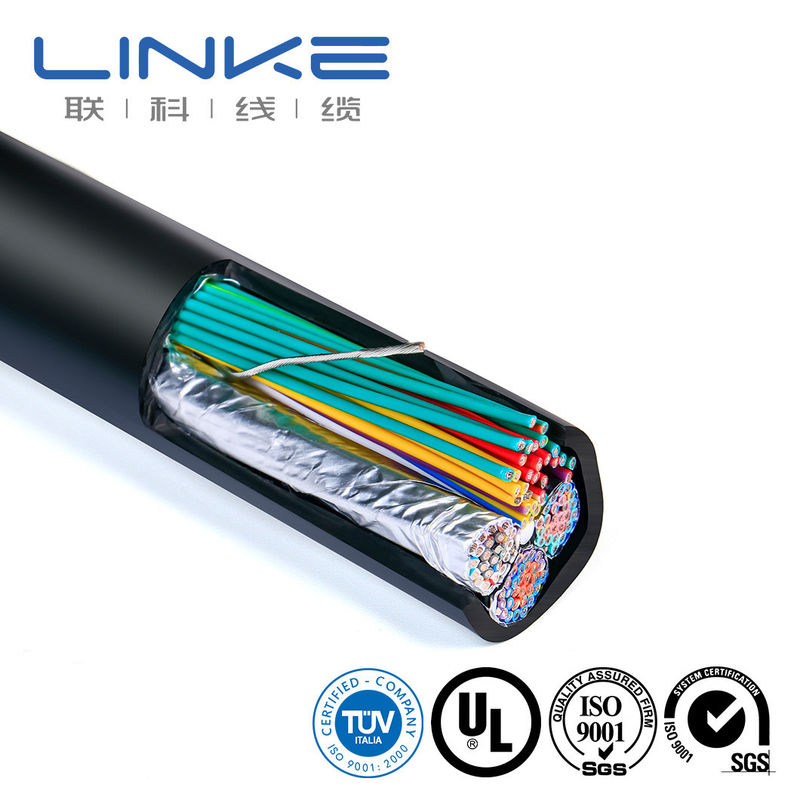

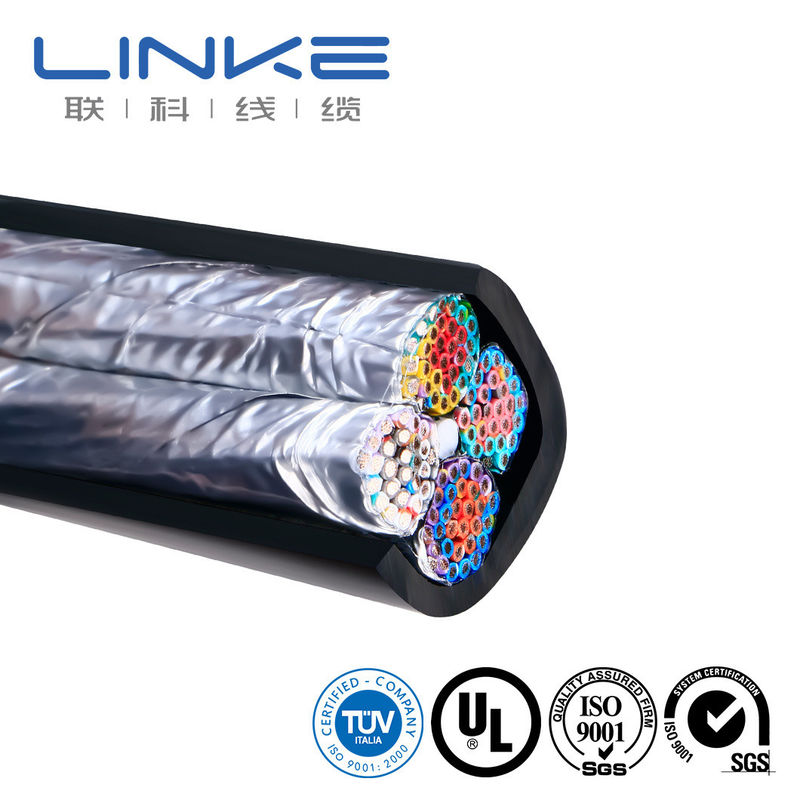

Индивидуальный высокотемпературный силиконовый электронный силовой провод UL2464 для автомобильной промышленности
Технические характеристики продукта
| Наименование |
Индивидуальный высокотемпературный силиконовый провод UL2464, электронный кабель UL |
| Проводник |
Многожильные тонкие луженые медные провода |
| Изоляция |
Специальная безгалогенная термопластичная изоляция |
| Внешняя оболочка |
Специальная безгалогенная термопластичная оболочка |
| Количество жил |
Многожильные (по требованию клиента) |
| Номинальное напряжение |
Uo/U 300 В |
| Температура |
80 °C |
| Цвет |
Опционально |
| Применение |
Этот продукт в основном подходит для внутренней и внешней проводки электронного оборудования. Высокоплотный и высокопроводящий сетчатый экранирующий слой обеспечивает высокую помехоустойчивость. Кабель может использоваться в качестве измерительного, инспекционного и управляющего провода, а также в комплектах оборудования, системах отопления, кондиционирования, холодильном оборудовании, оборудовании для офисной автоматизации и оборудовании для обработки данных. |
Конфигурации жил
| Жила А |
Проводник: Луженая мягкая медная проволока 19/0,16 ±0,003 мм x 7 жил
Изоляция: ПВХ-001 (различные цвета)
Формирование кабеля-1: (Жила А)
Обмотка: Вспененная ПП лента Ш=6 мм, Т=0,080 мм x 1 жила (декоративная обмотка) |
| Жила B |
Проводник: Луженая мягкая медная проволока 19/0,20 ±0,003 мм x 11 жил
Изоляция: ПВХ-001 (различные цвета) |
| Жила C |
Проводник: Луженая мягкая медная проволока 19/0,16 ±0,003 мм x 18 жил
Изоляция: ПВХ-001 (различные цвета) |
| Формирование кабеля-2 |
(Жила А+В+С)
Наполнитель: Огнестойкий ПП шнур 10000D x 3 жилы
Обмотка: Вспененная ПП лента Ш=6 мм, Т=0,080 мм x 1 жила (декоративная обмотка) |
| Жила D |
Проводник: Луженая мягкая медная проволока 19/0,16 ±0,003 мм x 24 жилы
Изоляция: ПВХ-001 (различные цвета) |
| Формирование кабеля-3 |
(Жила А+В+С+D)
Наполнитель: Огнестойкий ПП шнур 10000D x 2 жилы
Обмотка: Прозрачная майларовая лента Ш=42 мм, Т=0,025 мм x 1 жила
Заземление: Луженая мягкая медная проволока 19/0,20 ±0,003 мм x 1 жила (заземление между майларовой лентой и алюминиевой фольгой)
Обмотка: Серебряная односторонняя алюминиевая лента Ш=45 мм, Т=0,035 мм x 1 жила (алюминиевой стороной внутрь) |
| Жила E |
Проводник: Луженая мягкая медная проволока 19/0,20 ±0,003 мм x 2 комплекта по 10
Изоляция: ПВХ-001 (различные цвета) |
| Жила G |
Проводник: Луженая мягкая медная проволока 19/0,16 ±0,003 мм x 8 комплектов по 10
Изоляция: ПВХ-001 (различные цвета) |
Электрические характеристики при 20°C
| Максимальное сопротивление проводника Ом/км |
59,4 (22AWG) 36,7 (20AWG) |
| Испытательное напряжение переменного тока кВ/мин |
2,00 |
| Минимальное сопротивление изоляции МОм/км |
10,00 |
| Испытание на искрение (переменный ток) кВ |
3,00 |
О Linke Cable Technology Co., Ltd
Производитель проводов и кабелей Linke Cable Technology Co., Ltd является ведущим поставщиком кабелей в Китае. За последние более 10 лет Linke Cable сосредоточилась на исследованиях и разработках, производстве и маркетинге проводов и кабелей. Linke поставляет различные кабели и индивидуальные кабельные решения по всему миру. Мы специализируемся на кабелях для зарядки электромобилей, медицинских кабелях, силиконовых кабелях, пружинных кабелях, плетеных кабелях, кабелях для буксировки, проводах UL, автомобильных кабелях и т. д.
В Linke Cable мы верим, что существует лучший способ вывода на рынок более качественных кабелей. Мы используем подход «инженер-инженеру» для разработки лучших кабелей для клиентов и улучшения качества жизни.
| Бренд |
LINKE |
Сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / голая медь, в зависимости от требований клиента |
| Материал изоляции |
ПВХ/ТПУ/Силиконовый каучук/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Индивидуальная длина |
[например, 1 м, 3 фута, 5 м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Аккумулятор энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный экран] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5 × диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Индивидуальный Pantone/и т. д.] |
| температура |
От -70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/Индивидуальная |
| Поддерживаемые услуги |
multicolumn {3}{l}{индивидуальный кабель, комплексные решения, включая точную резку, обжим и установку наконечников (указать материал, например, медь/никелированное покрытие) |
|
|
Независимая лаборатория• Полное испытательное оборудование• Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
|
№
|
Тестовый элемент
|
Условие испытания
|
Требование к испытанию
|
Данные испытания
|
Результат
|
|
1
|
Проверка структуры
|
1. Соответствие таблице размеров проводов 2. Минимальная толщина ≥ 80% от средней толщины
|
Соответствие таблице размеров проводов
|
См. протокол испытаний
|
Пройден
|
|
2
|
Термический шок
|
Намотать образец на стержень указанного размера, поместить в печь для старения при указанной температуре на 1 час, охладить образец до комнатной температуры минимум на 30 минут, затем осмотреть образец
|
Отсутствие трещин на поверхности образца
|
Нет трещин
|
Пройден
|
|
3
|
Термическая деформация
|
1. Измерить толщину образца (отметить место измерения) 2. Поместить образец и испытательное приспособление в печь для старения для предварительного нагрева при указанной температуре в течение 1 часа 3. Поместить образец под колонну давления испытательного приспособления на 1 час 4. Повторно измерить толщину образца в том же месте
|
1. Образец не должен трескаться под колонной давления или обнажать проводник 2. Уменьшение толщины ≤ 50%
|
См. протокол испытаний
|
Пройден
|
|
4
|
FT2
|
Приложить стандартное пламя на высоте 125 мм один раз
|
1. Пламя не должно распространяться вдоль его длины 2. Пламя не должно распространяться на близлежащие горючие материалы
|
См. протокол испытаний
|
Пройден
|
|
5
|
Старение
|
1. Взять пять отрезков оболочки длиной 200 мм 2. Поместить образцы в печь для старения при температуре 158°C на 168 часов 3. После извлечения образцов поместить их при комнатной температуре 23±5°C на 16 часов, затем проверить удлинение при разрыве и предел прочности на разрыв
|
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения 2. Предел прочности на разрыв до старения > 1,41 кг/мм², предел прочности на разрыв после старения ≥ 80% от предела прочности на разрыв до старения
|
См. протокол испытаний
|
Пройден
|
|
6
|
Холодный изгиб
|
Хранить образец в низкотемпературной камере при указанной температуре в течение 4 часов, намотать образец на стержень указанного размера с указанным количеством витков, завершить намотку в течение 30 секунд после извлечения образца из низкотемпературной камеры
|
Отсутствие трещин на поверхности образца
|
Нет трещин
|
Пройден
|
|
7
|
Сопротивление проводника
|
Измерить сопротивление одножильного проводника длиной один метр с помощью измерителя постоянного тока
|
При 20°C сопротивление 8AWG ≤ 2,23 Ом/км
|
См. протокол испытаний
|
Пройден
|
Linke cable technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках и
предоставляет профессиональные решения для кабелей и проводов, особенно для
различных отраслевых клиентов. Включает:
Кабель для гуманоидного робота,
Кабель питания/кабель данных для ИИ,
Кабель для полупроводников/кабель для промышленной автоматизации,
Кабель датчика,
Кабель для новой энергетики,
Провод для медицинской косметики,
Кабель UL,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребностей клиентов. Мы получили следующие разрешения на продукцию: UL 758,CCC,RoHs,REACH,CE; Мы
получили следующие системы менеджмента качества:ISO 9001-2015(Все продукты); ISO 13485
(Медицинские приборы и инструменты),IATF 16949(Автомобильная промышленность)
Сертификаты качества
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный, с термопластичной изоляцией)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Одножильный кабель с экструдированной ПВХ изоляцией, номинальное напряжение 105°C, 1000В, класс I, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ПВХ оболочкой без интегральной изоляции, номинальное напряжение 105°C, 1000В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ТПУ оболочкой без интегральной изоляции, номинальное напряжение 80°C, 300В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
1. Вы производитель или торговая компания?
Мы профессиональный производитель. Мы можем контролировать ваш заказ от начала до конца. Приглашаем вас посетить нас. Мы встретим вас в Шэньчжэне.
2. Как я могу получить образец для проверки вашего качества?
Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят курьерские расходы.
3. Каково ваше минимальное количество заказа?
Обычно 100 м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка является лучшим вариантом.
4. Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем предоставить скидку и оплатить фрахт. Пожалуйста, свяжитесь с нами.
5. Принимает ли ваша компания OEM производство?
Да, мы можем напечатать название вашей компании, мы даже можем изготовить карту качества для продвижения вашей компании.
