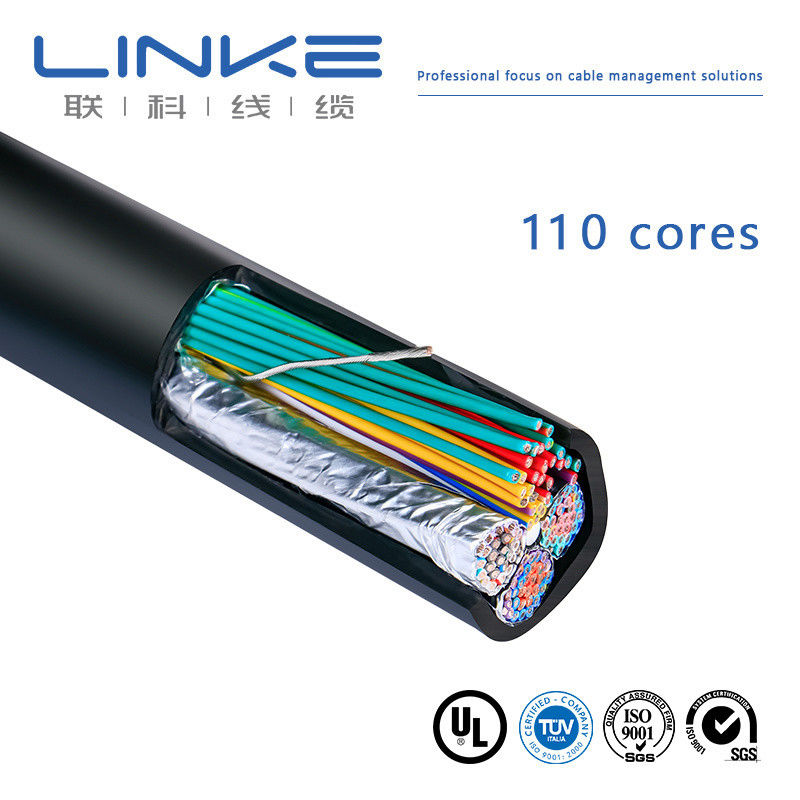

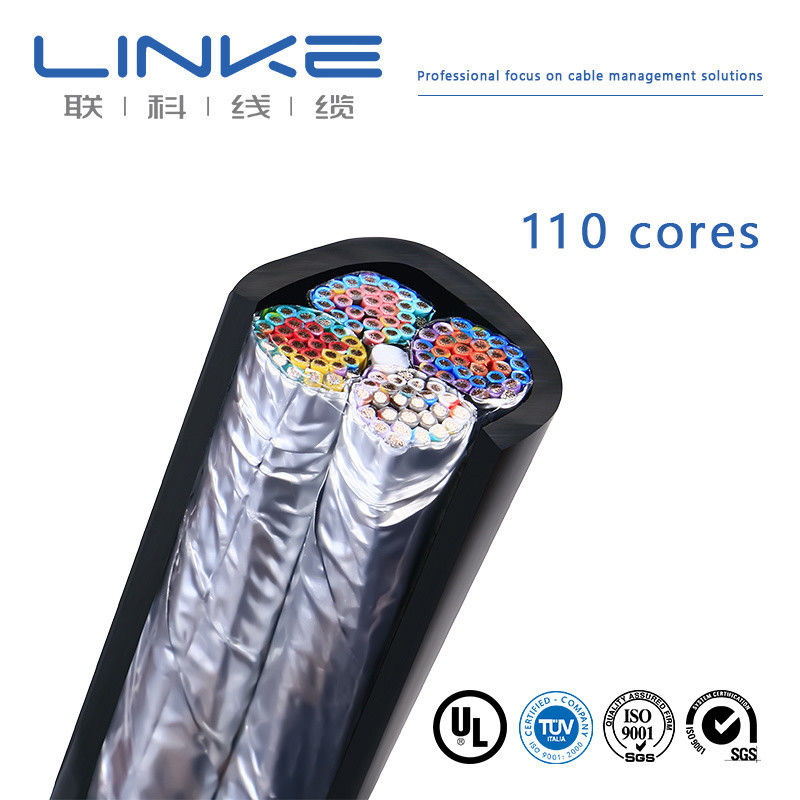

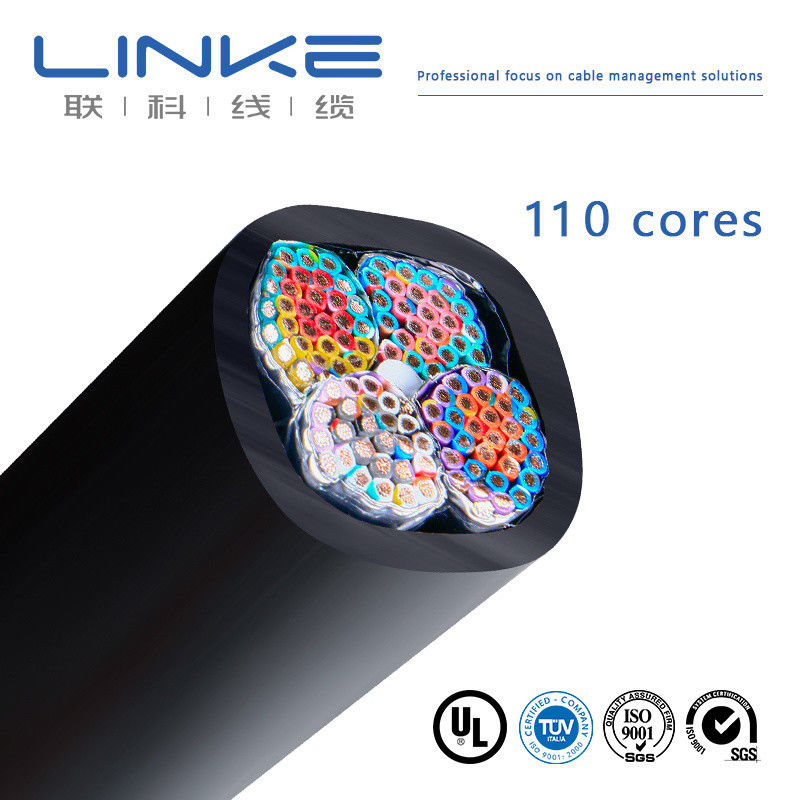

110-жильный полупроводниковый провод управления Многожильный провод UL2464
Описание продукта
Он состоит из нескольких тонких проводов и имеет
такие характеристики, как высокая термостойкость,
Сопротивление Wera, устойчивость к коррозии и т. д.
Спецификация продукта
ПВХ провод и кабель
Номер стиля UL: 2464
Спецификатионы
Номинальное напряжение: 300 В
Номинальная температура: 80 ℃
Стандарт: UL758/UL1581
Приложения
Внутренняя проводка или внешнее соединение электронного оборудования.
Маркировка:E364879AWM 2464 **AWG VW-1 80℃ 300В CAWM IA 80℃ 300В FT1 Кабель Linke
| Дирижер |
Изоляция |
Основной |
Щит
|
Куртка |
Макс.
Сопротивление проводника
(Ом/км)
|
|
Размер
(AWG)
|
Строительство
(№/мм)
|
Диаметр
(мм)
|
Номинальная толщина
(мм)
|
Диаметр
(мм)
|
Необязательный |
Скорость щита
(%)
|
Номинальная толщина (мм)
|
Диаметр
(мм)
|
Голая медь
|
Луженая медь
|
| 26 |
7/0,16 |
0,48 |
0,23 |
1,00±0,10 |
2 |
Необязательный |
0,76 |
3,50±0,10 |
140 |
150 |
| 3 |
3,70±0,15 |
| 4 |
3,90±0,15 |
| 24 |
7/0.20 |
0,60 |
0,23 |
1,10±0,10 |
2 |
Необязательный |
0,76 |
3,70±0,15 |
87,6 |
94,2 |
| 3 |
3,90±0,15 |
| 4 |
4,20±0,15 |
| 22 |
7/0,254 |
0,78 |
0,23 |
1,30±0,10 |
2 |
Необязательный |
0,76 |
4,10±0,15 |
55,4 |
59,4 |
| 3 |
4,30±0,15 |
| 4 |
4,70±0,15 |
| 20 |
26/0,16 |
0,94 |
0,23 |
1,50±0,10 |
2 |
Необязательный |
0,76 |
4,50±0,15 |
34,6 |
36,7 |
| 3 |
4,80±0,15 |
| 4 |
5,10±0,15 |
| 18 |
41/0,16 |
1.18 |
0,23 |
1,80±0,10 |
2 |
Необязательный |
0,76 |
5,10±0,15 |
21,8 |
23.2 |
| 3 |
5,40±0,15 |
| 4 |
5,90±0,15 |
| 16 |
26/0,254 |
1,49 |
0,23 |
2,10±0,10 |
2 |
Необязательный |
0,76 |
5,70±0,15 |
13,7 |
14,6 |
| 3 |
6,00±0,15 |
| 4 |
6,60±0,15 |
| Корень А. |
| Проводник: луженая мягкая медная проволока 19/0,16±0,003 ммx30C. |
| Изоляция: |
| ПВХ-001 (различные цвета) |
|
A1.красный A2.красный примечание черный A3.красный примечание коричневый A4.красный примечание оранжевый
A5.красная нота желтая A6.красная нота зеленая A7.красная нота синяя A8.красная нота фиолетовая A9.красная нота серая A10.красная нота белая
A11.желтый A12.желтый примечание черный A13.желтый примечание коричневый A14.желтый примечание красный
A15.Желтая нота, оранжевая A16.Желтая нота, зеленая A17.Желтая нота, синяя A18.Желтая нота, фиолетовая A19.Желтая нота, серая A20.Желтая нота, белая
A21.зеленый A22.зеленая нота, черный A23.зеленая нота, коричневый A24.зеленая нота, красный
A25.Зеленая нота, оранжевая A26.Зеленая нота, желтая A27.Зеленая нота, синяя A28.Зеленая нота, фиолетовая A29.Зеленая нота, серая A30.Зеленая нота, белая
|
|
|
| Формирование кабеля: (жила А) |
| Обертка: прозрачный майлар Ш=30мм, &=0,025ммx1C |
| Заземление: луженая мягкая медная проволока 19/0,16±0,003 ммx1C (заземление между майларом и алюминиевой фольгой) |
| Обертка: Серебристая односторонняя AL Ш=30мм, &=0,050ммx1C (сторона AL внутрь) |
|
| Ядро Б. |
| Проводник: луженая мягкая медная проволока 19/0,16±0,003 ммx30C. |
| Изоляция: |
| ПВХ-001 (различные цвета) |
|
B1.Оранжевый B2.Оранжевый нота черный B3.Оранжевый нота коричневый B4.Оранжевый нота красный B5.Оранжевый нота желтый B6.Оранжевый нота зеленый B7.Оранжевый нота синий
Б8. оранжевая нота фиолетовая B9. оранжевая нота серого цвета B10. оранжевая нота белая B11. синий В12. синяя нота черная B13. синяя нота коричневая B14. синяя нота красная
Б15. синяя нота оранжевая B16. синяя нота желтая B17. синяя нота зеленая B18. синяя нота фиолетового B19. синяя нота серая B20. синяя нота белая
Б21. фиолетовый B22. фиолетовая нота черная B23. фиолетовая нота коричневого B24. фиолетовая нота красная B25. фиолетовая нота апельсина B26. фиолетовая нота жёлтая B27. фиолетовая нота зеленая
Б28. фиолетово-синий B29. фиолетово-серый B30. фиолетовый белый
|
|
|
| Формирование кабеля: (сердечник B) |
| Обертка: прозрачный майлар Ш=30мм, &=0,025ммx1C |
| Заземление: луженая мягкая медная проволока 19/0,16±0,003 ммx1C (заземление между майларом и алюминиевой фольгой) |
| Обертка: Серебристая односторонняя AL Ш=30мм, &=0,050ммx1C (сторона AL внутрь) |
|
| Ядро С. |
| Проводник: луженая мягкая медная проволока 19/0,16±0,003 ммx25C. |
| Изоляция: |
| ПВХ-001 (различные цвета) |
|
C1.Серый C2.Серый Примечание. Черный C3.Серый Примечание. Коричневый C4.Серый Примечание. Красный C5.Серый Примечание. Оранжевый C6.Серый Примечание. Желтый C7.Серый Примечание. Зеленый C8.Серый Примечание. Синий
С9. серая нота фиолетового C10. серая нота белая C11. белый С12. белая нота черная C13. белая нота коричневого цвета C14. белая нота красная C15. белая нота апельсина
C16.Белая нота желтая C17.Белая нота зеленая C18.Белая нота синяя C19.Белая нота фиолетовая C20.Белая нота серая
С21. светло-фиолетовый С22. светло-фиолетовый с черным C23. светло-фиолетовый с коричневым С24. светло-фиолетовый с красным C25. светло-фиолетовый с оранжевым
|
| Формирование кабеля: (жила C) |
| Обертка: прозрачный майлар Ш=30мм, &=0,025ммx1C |
| Заземление: луженая мягкая медная проволока 19/0,16±0,003 ммx1C (заземление между майларом и алюминиевой фольгой) |
| Обертка: Серебристая односторонняя AL Ш=30мм, &=0,050ммx1C (сторона AL внутрь) |
|
| Ядро Д. |
| Проводник: луженая мягкая медная проволока 19/0,16±0,003 ммx25C. |
| Изоляция: |
| ПВХ-001 (различные цвета) |
|
D1.Розовый D2.Розовый Примечание. Черный D3.Розовый Примечание. Коричневый D4.Розовый Примечание. Красный D5.Розовый Примечание. Оранжевый D6.Розовый Примечание. Желтый D7.Розовый Примечание. Зеленый D8.Розовый Примечание. Синий D9.
Розовый Примечание Фиолетовый D10.Розовый Примечание Серый D11.Розовый Примечание Белый
Д12. светло-голубой нота черный D13. светло-голубая нота коричневого цвета D14. светло-голубая нота красная D15. светло-голубая нота оранжевая D16. светло-голубая нота желтая D17. светло-голубая нота зеленая D18.
светло-голубая нота фиолетовая D19. светло-голубой, нота серая D20. светло-голубая нота белая D21. светло-зеленая нота черная D22. светло-зеленая нота коричневая D23. светло-зеленая нота красная D24.
светло-зеленая нота оранжевая D25. светло-зеленый нота желтый
|
| Формирование кабеля: (жила D) |
| Обертка: прозрачный майлар Ш=30мм, &=0,025ммx1C |
| Заземление: луженая мягкая медная проволока 19/0,16±0,003 ммx1C (заземление между майларом и алюминиевой фольгой) |
| Обертка: Серебристая односторонняя AL Ш=30мм, &=0,050ммx1C (сторона AL внутрь) |
|
| Общая структура кабеля: (жила A+B+C+D) |
| Заполнение: Лента-заполнитель ПВХ-001 белого цвета φ=2,90 мм (центральное заполнение). |
|
Обертка: Прозрачный майлар Ш=60мм, &=0,025ммx1C
|
| Бренд |
ЛИНКЕ |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Дирижер |
Луженая медь/голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/силиконовая резина/ПЭ/ПП/XLPE/нейлон/другое |
Материал куртки |
[ПВХ/ПУ/резина/оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Пользовательская длина |
[например, 1 м, 3 фута, 5 м, допуск ±5 %] |
| Тип кабеля |
[Медицинский/силовой/аудио/коаксиальный/электрический/автомобильный/накопление энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный щит] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Текущий рейтинг |
[например, 5А] |
| Номинальное напряжение |
[например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/никелированный/латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, разъем 3,5 мм, RJ45] |
Куртка |
XLPE или PE или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/белый/красный/пользовательский Pantone/и т. д.] |
| температура |
От минус 70 ℃ до 350 ℃ (-70 ℃ ~ 350 ℃) |
Упаковка |
Рулон/коробка/пластина/на заказ |
| Вспомогательные услуги |
многоколонный {3}{l}{кабель по индивидуальному заказу, комплексные решения, включая точную резку, обжимку и установку наконечников (укажите материал, например, медь/никелирование) |
|
|
Независимая лаборатория•Полное испытательное оборудование•Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы гарантировать превосходное качество и надежную работу.
|
Нет.
|
Тестовый предмет
|
Условия испытания
|
Требование к тестированию
|
Тестовые данные
|
Результат
|
|
1
|
Проверка конструкции
|
1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины
|
Соблюдайте таблицу размеров проводов.
|
См. протокол испытаний
|
Проходить
|
|
2
|
Термический шок
|
Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при указанной температуре на 1 час, охладите образец до комнатной температуры в течение как минимум 30 минут, затем осмотрите образец.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
3
|
Тепловая деформация
|
1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте.
|
1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50%
|
См. протокол испытаний
|
Проходить
|
|
4
|
FT2
|
Примените стандартное пламя на высоте 125 мм один раз.
|
1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы.
|
См. протокол испытаний
|
Проходить
|
|
5
|
Старение
|
1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв.
|
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения
|
См. протокол испытаний
|
Проходить
|
|
6
|
Холодный изгиб
|
Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
7
|
Сопротивление проводника
|
Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока.
|
При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км.
|
См. протокол испытаний
|
Проходить
|
Компания Linke Cable Technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках.
Предоставляем профессиональные решения для кабеля и проводов, особенно для
Различные клиенты отрасли. Он содержит:
Кабель робота-гуманоида,
Кабель питания/кабель передачи данных AI,
Полупроводниковый кабель/промышленный автоматический кабель,
Сенсорный кабель,
Новый энергокабель,
Медицинская косметическая проволока,
Кабель провода УЛ,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребности клиентов. Мы получили следующую авторизацию продукта: UL 758.,CCC,RoHS,ДОСТИГАТЬ,CE; Мы
получили следующую систему менеджмента качества:ИСО 9001-2015(Все продукты); ИСО 13485
(Медицинская аппаратура и инструменты),ИАТФ 16949(Автопром)
Производитель проводов и кабелей Linke Cable Technology Co., Ltd является ведущим поставщиком кабелей в Китае.
В течение последних 10 лет Linke Cable занималась исследованиями и разработками, производством и маркетингом проводов и кабелей.
Linke предлагает различные кабели и индивидуальные кабельные решения по всему миру. Мы специализируемся на зарядном кабеле для электромобилей,
медицинский кабель, силиконовый кабель, пружинный кабель, плетеный кабель, буксирный кабель, провод UL, автомобильный кабель и т. д.
В Linke Cable мы считаем, что есть лучший способ вывести на рынок более качественные кабели. Мы используем метод инженер-инженер
подход к разработке более качественных кабелей для клиентов и улучшению качества их жизни.
Выставка:
О нас
У нас есть сильная команда исследований и разработок, 6 человек в инженерном отделе, все они имеют более 10 лет технологий и опыта в области проводов и кабелей, профессиональное внимание к решениям для проводов и кабелей, чтобы гарантировать, что мы предоставляем наиболее точные и эффективные решения для наших клиентов. В отделе контроля качества работают 10 человек, от ввода материалов до доставки, этап Esch строго контролируется, чтобы гарантировать, что продукты попадают в руки клиента на 100% хорошо. Производственный персонал имеет более чем 50 человек, имеющих опыт производства.
Сертификаты
| Одинокий-дирижер, термопластик изоляция |
| 1007 |
13:30 |
1333 |
1591 г. |
1723 г. |
10064 |
10369 |
|
| 1015 |
1331 |
1569 |
1592 г. |
1901 год |
10070 |
10483 |
| 1185 |
1332 |
1577 г. |
1672 г. |
10012 |
10269 |
|
| Несколько-дирижер, термопластик изоляция |
| 2095 год |
2129 |
2468 |
2586 |
2725 |
20233 |
20280 |
20963 |
| 2103 |
2463 |
2517 |
2587 |
2835 |
20276 |
20549 |
21198 |
| 2104 |
2464 |
2576 |
2661 |
2919 |
20279 |
20886 |
21664 |
| Одинокий-дирижер, термореактивный изоляция |
| 3075 |
3173 |
3320 |
3386 |
3530 |
3689 |
30005 |
|
| 3123 |
3212 |
3321 |
3398 |
3577 |
3702 |
|
| 3132 |
3266 |
3331 |
3512 |
3644 |
3817 |
| 3135 |
3271 |
3385 |
3529 |
3674 |
3886 |
Часто задаваемые вопросы
1.Аты ли производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от первого начала до последнего.Добро пожаловать к нам в гости. Мы заберем вас в Шэньчжэне.
2. Как я могу получить образец для проверки вашего качества?
Образцы бесплатны для вас. Ожидается, что новые клиенты оплатят стоимость курьерской доставки.
3. Каков ваш минимальный объем заказа?
Обычно 100 м. Однако кабель очень тяжелый. Вам лучше заказать подходящее количество, чтобы избежать высокой стоимости перевозки. Морской транспорт – лучший вариант.
4. Могу ли я получить скидку?
Это зависит от вашего количества, мы можем сделать скидку и позволить себе доставку. Пожалуйста, свяжитесь с нами.
5. Принимает ли ваша компания OEM-производство?
Да, вы можете напечатать название вашей компании, мы даже изготавливаем карту качества для продвижения вашей компании.
Ваше сообщение должно содержать от 20 до 3000 символов!
