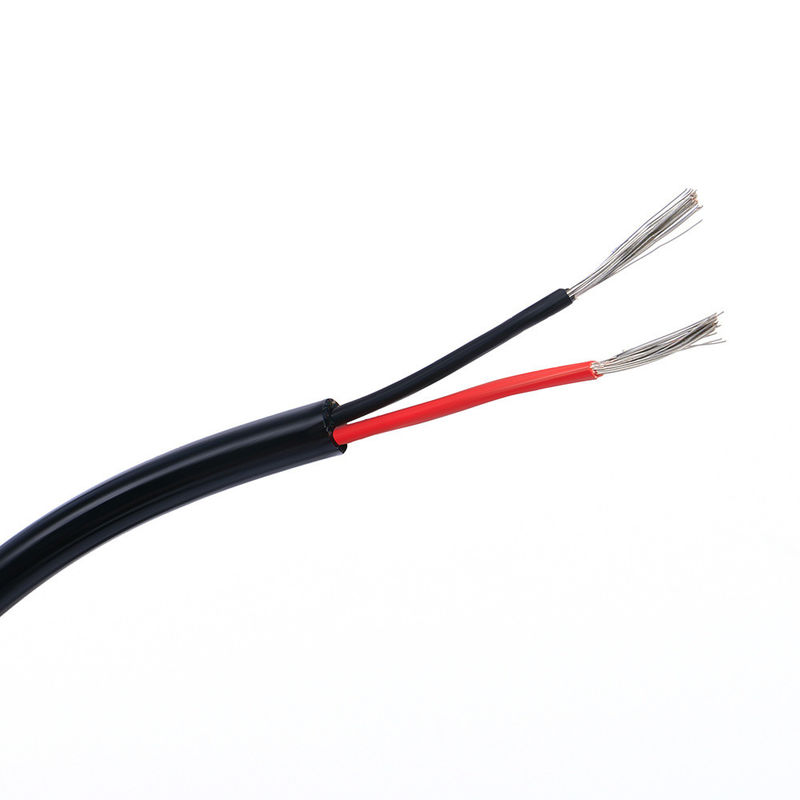

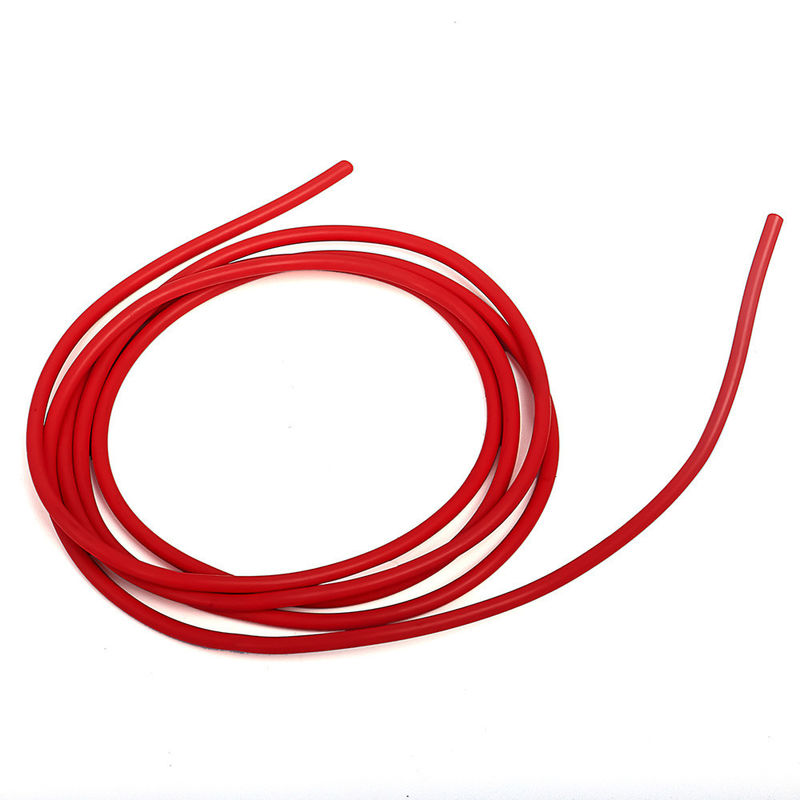

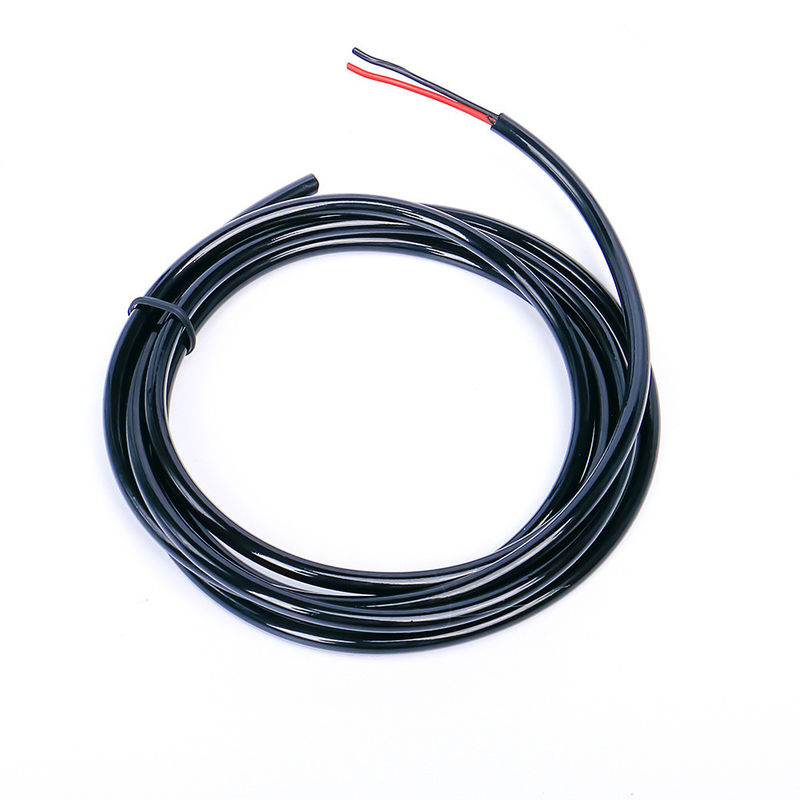

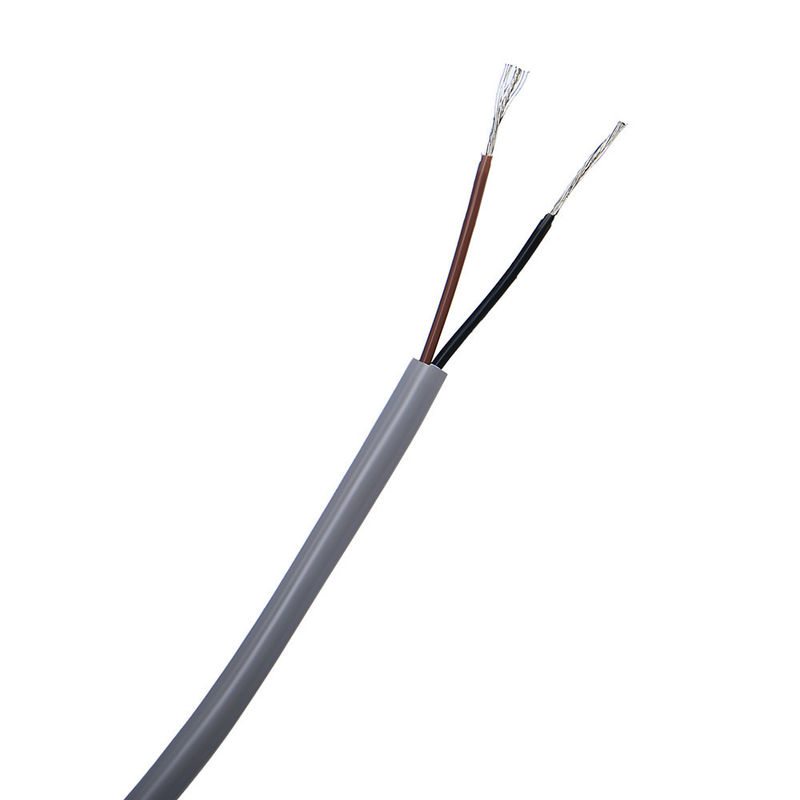

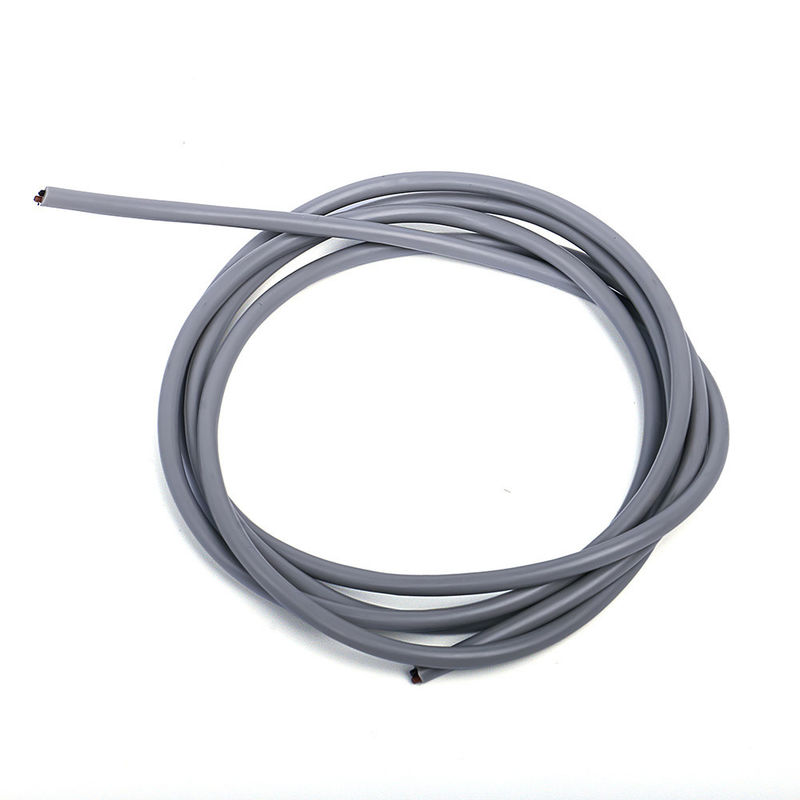

Автомобильные электрические провода с цветовой кодировкой XLPE GXL
Автомобильные электрические провода премиум-класса, предназначенные для соединений автомобильных жгутов и применения в медицинских устройствах, с низкой вязкостью.
Технические характеристики
Номинальная температура:125°С
Номинальное напряжение:60 В постоянного тока или 25 В переменного тока
Стандарт:САЭ Дж1128
Дирижер:Одножильный или многожильный, луженый или голый медный провод (20–8 AWG)
Изоляция:СПЭ
Приложение:Наземные транспортные средства с первичным кабелем электросистемы низкого напряжения
Типы продуктов
Одножильный, термопластичная изоляция:
1007, 1330, 1333, 1591, 1723, 10064, 10369, 1015, 1331, 1569, 1592, 1901, 10070, 10483, 1185, 1332, 1577, 1672, 10012, 10269
Многожильная термопластичная изоляция:
2095, 2129, 2468, 2586, 2725, 20233, 20280, 20963, 2103, 2463, 2517, 2587, 2835, 20276, 20549, 21198, 2104, 2464, 2576, 2661, 2919, 20279, 20886, 21664
Одножильный провод, термореактивная изоляция:
3075, 3173, 3320, 3386, 3530, 3689, 30005, 3123, 3212, 3321, 3398, 3577, 3702, 3132, 3266, 3331, 3512, 3644, 3817, 3135, 3271, 3385, 3529, 3674, 3886
| Бренд |
ЛИНКЕ |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Дирижер |
Луженая медь/голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/силиконовая резина/ПЭ/ПП/XLPE/нейлон/другое |
Материал куртки |
[ПВХ/ПУ/резина/оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Пользовательская длина |
[например, 1 м, 3 фута, 5 м, допуск ±5 %] |
| Тип кабеля |
[Медицинский/силовой/аудио/коаксиальный/электрический/автомобильный/накопление энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный щит] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Текущий рейтинг |
[например, 5А] |
| Номинальное напряжение |
[например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/никелированный/латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, разъем 3,5 мм, RJ45] |
Куртка |
XLPE или PE или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/белый/красный/пользовательский Pantone/и т. д.] |
| температура |
От минус 70 ℃ до 350 ℃ (-70 ℃ ~ 350 ℃) |
Упаковка |
Рулон/коробка/пластина/на заказ |
| Вспомогательные услуги |
многоколонный {3}{l}{кабель по индивидуальному заказу, комплексные решения, включая точную резку, обжимку и установку наконечников (укажите материал, например, медь/никелирование) |
|
|
Независимая лаборатория•Полное испытательное оборудование•Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы гарантировать превосходное качество и надежную работу.
|
Нет.
|
Тестовый предмет
|
Условия испытания
|
Требование к тестированию
|
Тестовые данные
|
Результат
|
|
1
|
Проверка конструкции
|
1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины
|
Соблюдайте таблицу размеров проводов.
|
См. протокол испытаний
|
Проходить
|
|
2
|
Термический шок
|
Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при заданной температуре на 1 час, охладите образец до комнатной температуры в течение не менее 30 минут, затем осмотрите образец.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
3
|
Тепловая деформация
|
1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте.
|
1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50%
|
См. протокол испытаний
|
Проходить
|
|
4
|
FT2
|
Примените стандартное пламя на высоте 125 мм один раз.
|
1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы.
|
См. протокол испытаний
|
Проходить
|
|
5
|
Старение
|
1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв.
|
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения
|
См. протокол испытаний
|
Проходить
|
|
6
|
Холодный изгиб
|
Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика.
|
Отсутствие трещин на поверхности образца
|
Без трещин
|
Проходить
|
|
7
|
Сопротивление проводника
|
Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока.
|
При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км.
|
См. протокол испытаний
|
Проходить
|
Компания Linke Cable Technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках.
Предоставляем профессиональные решения для кабеля и проводов, особенно для
Различные клиенты отрасли. Он содержит:
Кабель гуманоидного робота,
Кабель питания/кабель передачи данных AI,
Полупроводниковый кабель/промышленный автоматический кабель,
Сенсорный кабель,
Новый энергокабель,
Медицинская косметическая проволока,
Кабель провода УЛ,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребности клиентов. Мы получили следующую авторизацию продукта: UL 758.,CCC,RoHS,ДОСТИГАТЬ,CE; Мы
получили следующую систему менеджмента качества:ИСО 9001-2015(Все продукты); ИСО 13485
(Медицинская аппаратура и инструменты),ИАТФ 16949(Автопром)
Сертификаты и стандарты
Модели, сертифицированные UL:
Одножильный термопласт: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269.
Многожильный термопласт: UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Управление качеством:ИСО9001, ИСО13485, ТС16949
Материал проводки устройства CNR:
• Одиночный экструдированный ПВХ с изоляцией: 105°C, 1000 В, класс I, группа A/B/AB, FT1/FT2
• Кабель с неинтегральной оболочкой из экструдированного ПВХ: 105°C, 1000 В, класс I/II, группа A/B/AB, FT1/FT2.
• Кабель из экструдированного ТПУ с неинтегральной оболочкой: 80°C, 300 В, класс I/II, группа A/B/AB, FT1/FT2.
