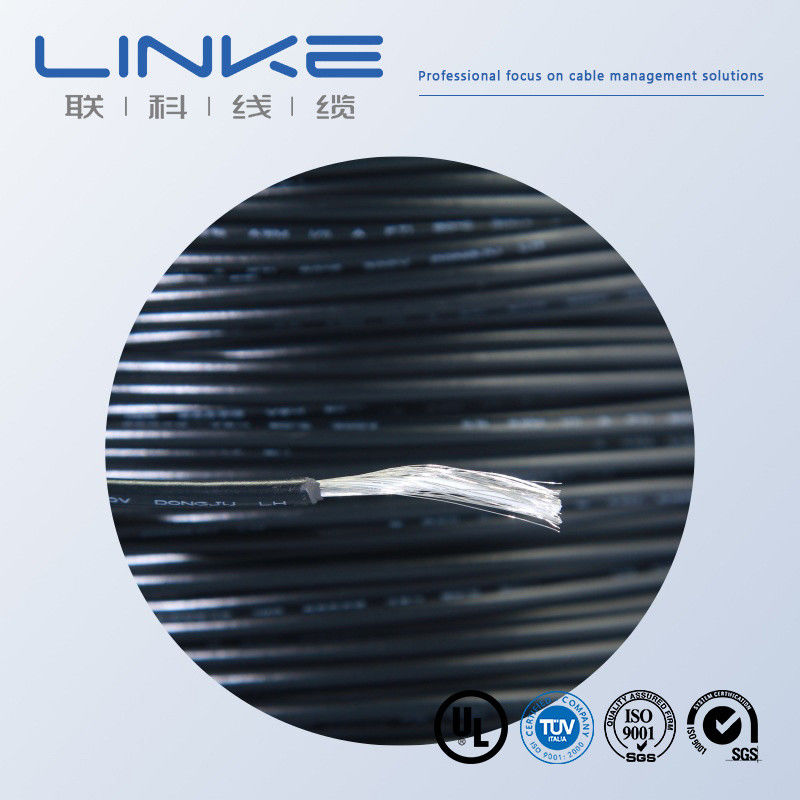

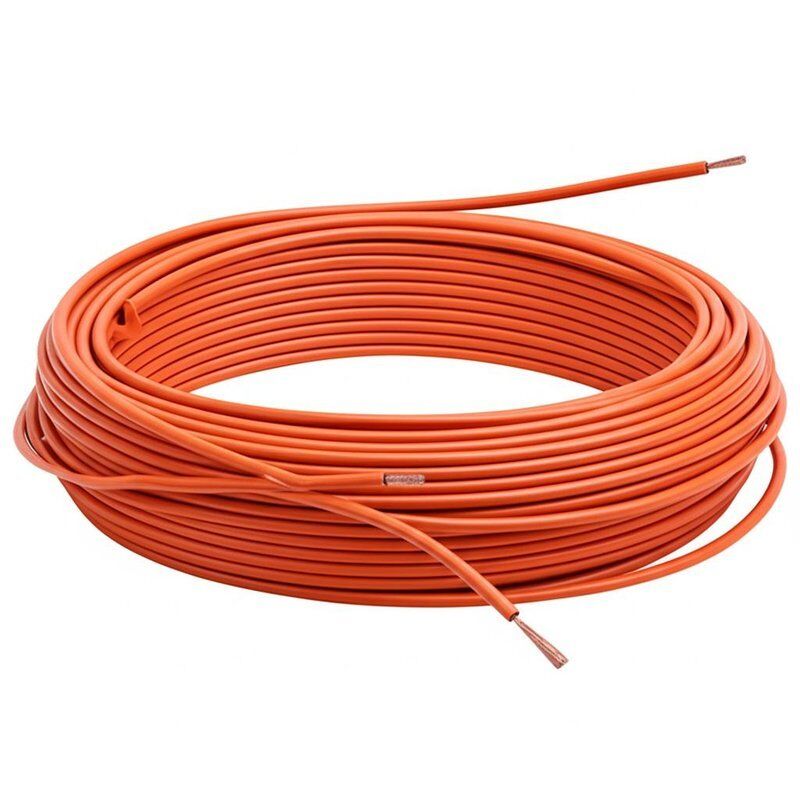

UL1569 ПВХ изолированный консервированный медный одноядерный кабель
UL Certified PVC изолированный консервированный медный одноядерный кабель, предназначенный для применения в электронной проводке, соответствующий стандартам UL758/UL1581.
Они пользуются большой популярностью во всем мире с стабильной производительностью и быстрой доставкой.
Linke cable technology (DongGuan) Co. Ltd. сосредотачиваются на НИОКР и предоставляют профессиональные решения для Cable&Wire, особенно для различных отраслей промышленности.
- Кабель для робота-гуманоида
- Кабель питания/кабель передачи данных AI
- Полупроводниковый кабель/промышленный автоматический кабель
- Кабель датчика
- Новый энергетический кабель
- Медицинская косметическая проволока
- UL кабель
Linke Cable имеет разнообразные возможности разработки продукции и технические возможности для поддержки разнообразных потребностей клиентов.REACHМы получили следующую систему менеджмента качества:ISO 9001-2015 ((Все продукты); ISO 13485 ((Медицинские аппараты и инструменты),IATF 16949 ((Автомобильная промышленность)
Независимая лаборатория • Полное оборудование для испытаний • Полный контроль качества
Мы проверяем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
У нас есть независимая лаборатория по проверке качества с полными средствами для испытаний и стандартизированными процедурами.Наш полный набор стандартов тестирования продукции охватывает все ключевые показатели производительности и безопасностиС помощью систематических и строгих проверок мы эффективно контролируем качество продукции, снижаем риски и предоставляем вам безопасные, стабильные и высококачественные продукты, которым вы можете доверять.
| Нет, нет, нет. |
Испытательный пункт |
Условия испытания |
Требование к испытанию |
Данные испытаний |
Результат |
| 1 |
Проверка конструкции |
1. Соблюдайте таблицу размеров проволоки
2Минимальная толщина ≥ 80% средней толщины |
Соблюдение таблицы размеров провода |
Ссылка на протокол испытаний |
Пройдите |
| 2 |
Тепловой удар |
Обмотать образец на железный стержень определенного размера, поместить в печь для старения при указанной температуре в течение 1 часа, охладить образец до комнатной температуры в течение не менее 30 минут, затем наблюдать за образцом |
Никаких трещин на поверхности образца |
Никаких трещин. |
Пройдите |
| 3 |
Тепловая деформация |
1. Измерить толщину образца (отметить положение измерения)
2- поместить образец и испытуемое устройство в духовку для старения для предварительного нагрева при указанной температуре в течение 1 часа
3. Поместить образец под столб давления измерительного прибора в течение 1 часа
4. Повторить измерение толщины образца в том же положении |
1Образец не должен трещить под давлением или подвергать воздействию проводник.
2Уменьшение толщины ≤ 50% |
Ссылка на протокол испытаний |
Пройдите |
| 4 |
FT2 |
Применить стандартный огонь на высоте 125 мм один раз |
1Пламя не должно распространяться по всей длине.
2Пламя не должно распространяться на близлежащие горючие материалы. |
Ссылка на протокол испытаний |
Пройдите |
| 5 |
Старость |
1. Возьмите пять секций 200 мм длинной оболочки
2. поместить образцы в духовку для старения при 158°C в течение 168 часов
3После изъятия образцов поместить на комнатной температуре 23±5°C в течение 16 часов, затем проверить удлинение при разрыве и прочность на растяжение. |
1Удлинение перед старением ≥ 300%, удлинение после старения ≥ 80% от предыдущего
2Прочность на растяжение до старения > 1,41 кг/мм2, прочность на растяжение после старения ≥ 80% от прочности до старения |
Ссылка на протокол испытаний |
Пройдите |
| 6 |
Холодный поворот |
хранить образец в низкотемпературной коробке при заданной температуре в течение 4 часов, ветровой образец на железном стержнем заданного размера с заданными поворотами,полная обмотка в течение 30 секунд после вывода образца из низкотемпературной коробки |
Никаких трещин на поверхности образца |
Никаких трещин. |
Пройдите |
| 7 |
Сопротивление проводника |
Измерение сопротивления однометрового ядра проводника с помощью счетчика сопротивления постоянного тока |
При 20°C сопротивление 8AWG ≤ 2,23Ω/km |
Ссылка на протокол испытаний |
Пройдите |
Спецификации продукции
Номер стиля UL:1569
Номинальное напряжение:300 В
Номинальная температура:105°C
Стандарт:UL758/UL1581
Маркировка:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Левый кабель
Заявления
Внутренняя проводка приборов и электронного оборудования.
Технические спецификации
| Размер проводника (AWG) |
Строительство (No./mm) |
Диаметр (мм) |
Номинальная толщина ( мм) |
Диаметр (мм) |
Максимальное сопротивление проводника (Ω/KM)
Голая медь |
Максимальное сопротивление проводника (Ω/KM)
Консервированная медь |
| 32 |
7/0.08 |
0.24 |
0.38 |
10,00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20±0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60±0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
10,80±0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
20,80±0.10 |
8.62 |
8.96 |
| 12 |
65 на 0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105 на 0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |

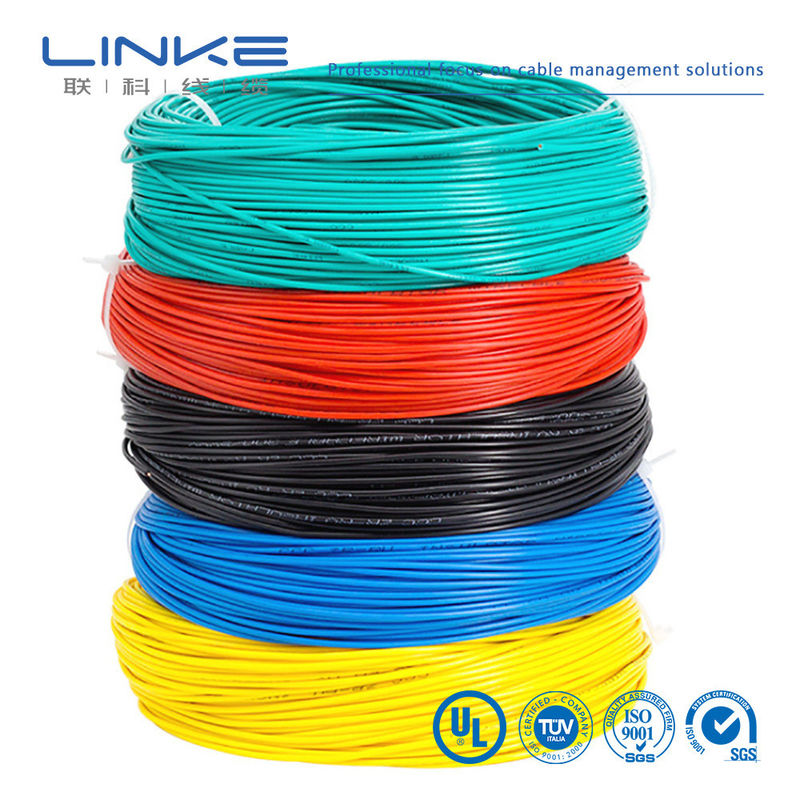

Доступные цвета
Черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, желтый/зеленый, прозрачный
Варианты настройки
Спецификации проволоки могут быть настроены в соответствии с вашими конкретными требованиями.
Характеристики продукта
- Кондуктор:Гибкая голая перегретая медная проволока
- Опции изоляции:PVC, TPU, XLPE, Силикон
- Цвета куртки:Выбор цвета: черный, оранжевый, красный, желтый, синий - одиночный и двойной изолятор
- Размеры SQ MM (европейский стиль):0.1-100SQ
- Размеры AWG (североамериканский стиль):1AWG-30AWG
- Диапазон температуры:-60°C до 200°C
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5 ×] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
кабель на заказ, решения с конца на конец, включая точную резку, крепирование и установку лопастей (уточняется материал, например, медь/никель) |
Профиль компании
Производитель проводов и кабелей Linke Cable Technology Co., Ltd является ведущим поставщиком кабелей в Китае с более чем 10-летним опытом в области исследований и разработок, производства и маркетинга.Мы предоставляем различные кабели и кабельные решения по всему миру.
Специализации
Кабель для зарядки электромобилей, медицинский кабель, силиконовый кабель, пружинный кабель, сплетенный кабель, вытяжной кабель, UL-провод, автомобильный кабель и многое другое.
В Linke Cable мы используем подход инженера к инженеру, чтобы разработать лучшие кабели для клиентов и улучшить качество жизни.
Сертификаты UL
Однопроводниковая термопластическая изоляция
1007
1330
1333
1591
1723
10064
10369
1015
1331
1569
1592
1672
10012
10269
1185
1332
1577
1901
10070
10483
Многопроводниковая термопластическая изоляция
2095
2129
2468
2586
2725
20233
20280
20963
2103
2463
2517
2587
2835
20276
20549
21198
2104
2464
2576
2661
2919
20279
20886
21664
Однопроводная термоустойчивая изоляция
3075
3173
3320
3386
3530
3689
30005
3123
3212
3321
3398
3577
3702
3132
3266
3331
3512
3644
3817
3135
3271
3385
3529
3674
3886
