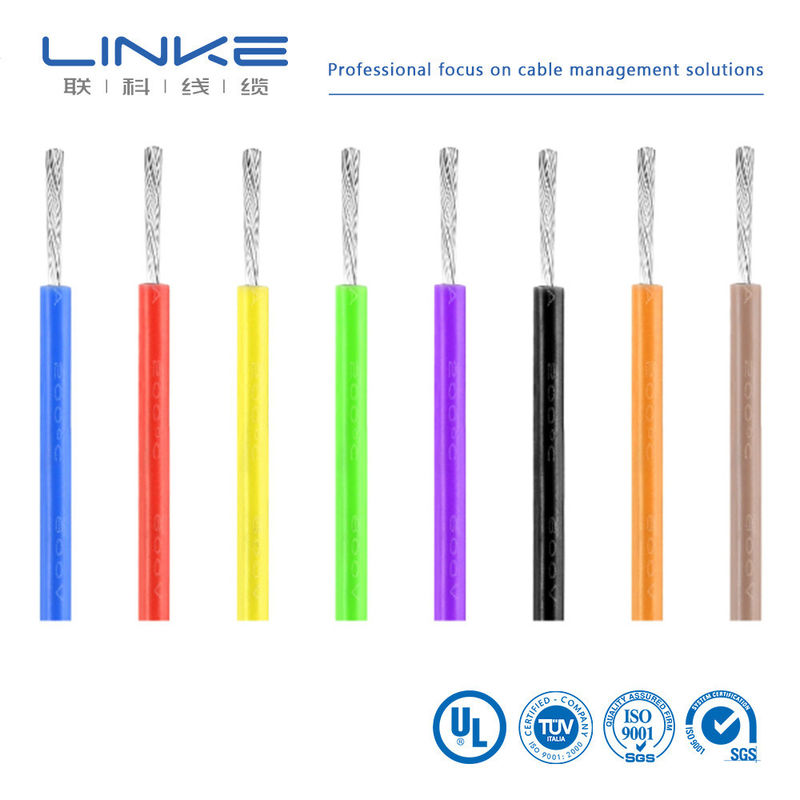

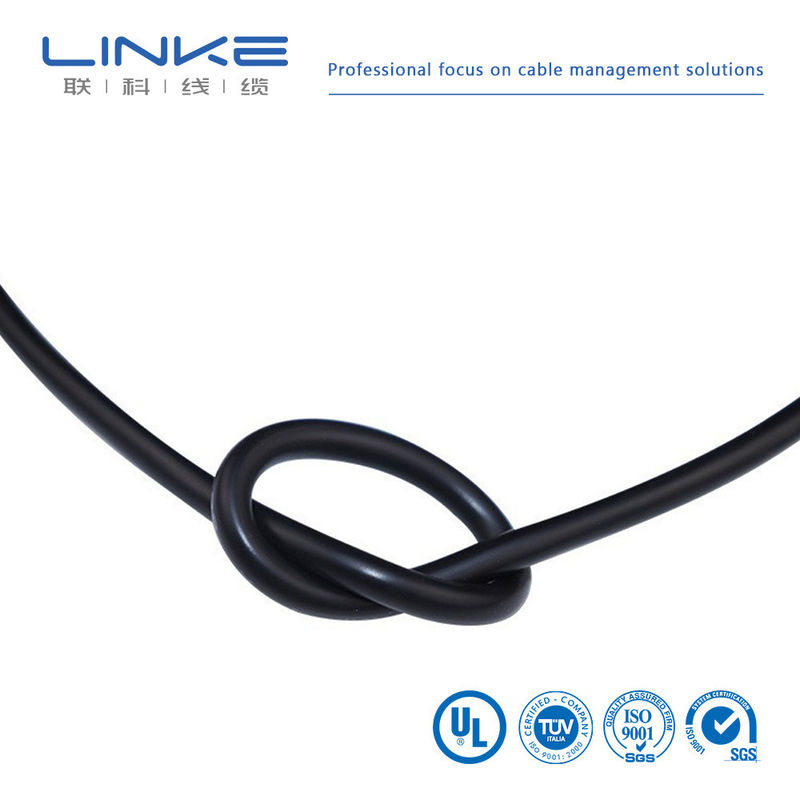

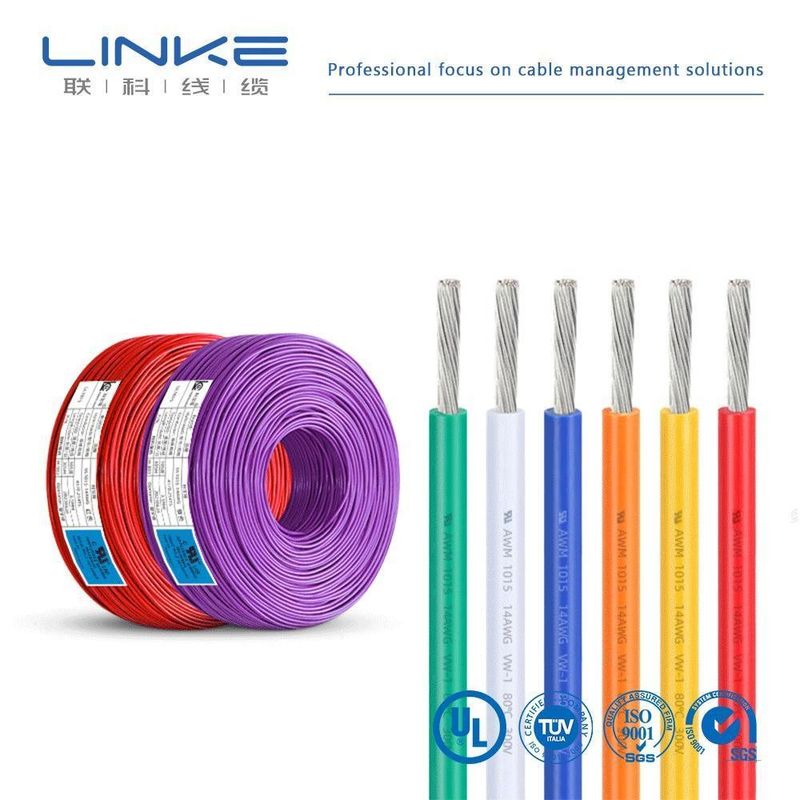

UL 21481 Оболочка из ТПЭ Электрический кабель UL 300 В
Технические характеристики продукта
Номер стиля UL:21481
Номинальное напряжение:300В
Номинальная температура:80℃
Стандарт:УЛ758/УЛ1581
Маркировка:E364879 AWM 21481 AWG VW-1 80℃ 300В C AWM IA 80℃ 300В FT1 Кабель Linke
Технические характеристики
| Размер проводника (AWG) |
Конструкция (№/мм) |
Диаметр (мм) |
Номинальная толщина (мм) |
Диаметр (мм) |
Основной |
Щит |
Шанс щита (%) |
Номинальная толщина (мм) |
Диаметр (мм) |
Макс. Сопротивление проводника (Ом/км) неизолированная медь |
Макс. Сопротивление проводника (Ом/км) луженая медь |
| 26 |
7/0,16 |
0,48 |
0,38 |
1,30±0,10 |
2 |
Необязательный |
0,76 |
4,10±0,15 |
140 |
150 |
Примечание:Характеристики проводов могут быть настроены

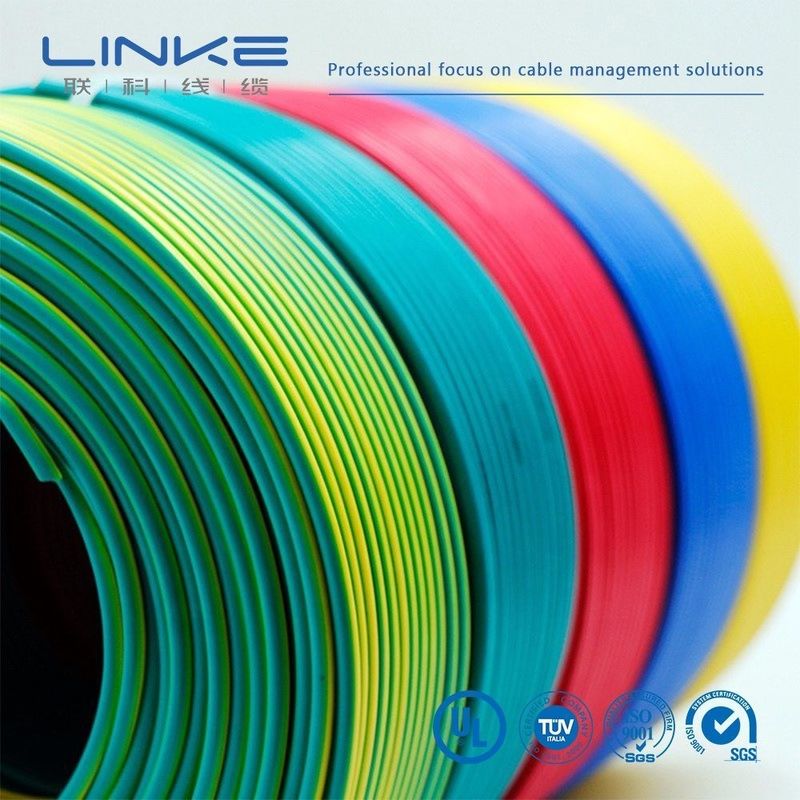

Доступные цвета
Черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, желто-зеленый, прозрачный
О кабеле Linke
Linke Cable Technology Co., Ltd — ведущий производитель кабелей в Китае с более чем 10-летним опытом исследований и разработок, производства и маркетинга высококачественных кабелей. Мы специализируемся на предоставлении индивидуальных кабельных решений по всему миру.
Наша специализация
- Кабели для зарядки электромобилей
- Медицинские кабели
- Силиконовые кабели
- Пружинные тросы
- Плетеные кабели
- Буксировочные тросы
- УЛ провода
- Автомобильные кабели
Гарантия качества
- 6 инженеров по исследованиям и разработкам с более чем 10-летним опытом работы в области кабельных технологий
- 10 специалистов по контролю качества контролируют каждый этап производства
- 50+ опытных продюсеров
| Бренд |
ЛИНКЕ |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Дирижер |
Луженая медь/голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/силиконовая резина/ПЭ/ПП/XLPE/нейлон/другое |
Материал куртки |
[ПВХ/ПУ/резина/оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Пользовательская длина |
[например, 1 м, 3 фута, 5 м, допуск ±5 %] |
| Тип кабеля |
[Медицинский/силовой/аудио/коаксиальный/электрический/автомобильный/накопление энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный щит] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥5*] |
Текущий рейтинг |
[например, 5А] |
| Номинальное напряжение |
[например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/никелированный/латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, разъем 3,5 мм, RJ45] |
Куртка |
XLPE или PE или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/белый/красный/пользовательский Pantone/и т. д.] |
| температура |
От минус 70 ℃ до 350 ℃ (-70 ℃ ~ 350 ℃) |

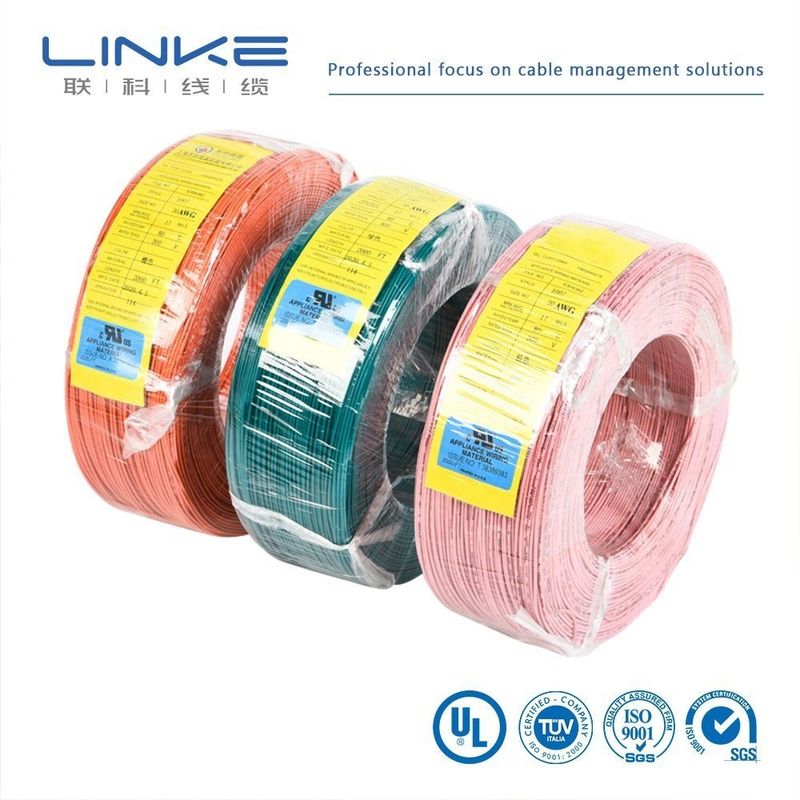

Упаковка |
Рулон/коробка/пластина/на заказ |
| Вспомогательные услуги |
индивидуальный кабель, комплексные решения, включая точную резку, обжимку и установку наконечников (укажите материал, например, медь/никелирование) |
Независимая лаборатория•Полное испытательное оборудование•Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы гарантировать превосходное качество и надежную работу.
| Нет. |
Тестовый предмет |
Условия испытания |
Требование к тестированию |
Тестовые данные |
Результат |
| 1 |
Проверка конструкции |
1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины |
Соблюдайте таблицу размеров проводов. |
См. протокол испытаний |
Проходить |
| 2 |
Термический шок |
Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при указанной температуре на 1 час, охладите образец до комнатной температуры в течение как минимум 30 минут, затем осмотрите образец. |
Отсутствие трещин на поверхности образца |
Без трещин |
Проходить |
| 3 |
Тепловая деформация |
1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте. |
1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50% |
См. протокол испытаний |
Проходить |
| 4 |
FT2 |
Примените стандартное пламя на высоте 125 мм один раз. |
1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы. |
См. протокол испытаний |
Проходить |
| 5 |
Старение |
1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв. |
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения |
См. протокол испытаний |
Проходить |
| 6 |
Холодный изгиб |
Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика. |
Отсутствие трещин на поверхности образца |
Без трещин |
Проходить |
| 7 |
Сопротивление проводника |
Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока. |
При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км. |
См. протокол испытаний |
Проходить |
Компания Linke Cable Technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках.
Предоставляем профессиональные решения для кабеля и проводов, особенно для
Различные клиенты отрасли. Он содержит:
Кабель гуманоидного робота,
Кабель питания/кабель передачи данных AI,
Полупроводниковый кабель/промышленный автоматический кабель,
Сенсорный кабель,
Новый энергокабель,
Медицинская косметическая проволока,
Кабель провода УЛ,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребности клиентов. Мы получили следующую авторизацию продукта: UL 758.,CCC,RoHS,ДОСТИГАТЬ,CE; Мы
получили следующую систему менеджмента качества:ИСО 9001-2015(Все продукты); ИСО 13485
(Медицинская аппаратура и инструменты),ИАТФ 16949(Автопром)
Часто задаваемые вопросы
1. Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от первого начала до последнего. Добро пожаловать к нам в гости. Мы заберем вас в Шэньчжэне.
2. Как я могу получить образец для проверки вашего качества?
Образцы бесплатны для вас. Ожидается, что новые клиенты оплатят стоимость курьерской доставки.
3. Каков ваш минимальный объем заказа?
Обычно 100 м. Однако кабель очень тяжелый. Вам лучше заказать подходящее количество, чтобы избежать высокой стоимости перевозки. Морской транспорт – лучший вариант.
4. Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем сделать скидку и позволить себе доставку. Пожалуйста, свяжитесь с нами.
5. Принимает ли ваша компания OEM-производство?
Да, мы можем напечатать название вашей компании и даже настроить карту качества для продвижения вашей компании.
