Высокопроизводительный медный проводник ПВХ промышленных кабелей, предназначенных для роботизированных и высокофлексифицированных приложений передачи данных, с настраиваемыми решениями связи проводов.
Спецификации производительности
- Превышает стандарты ANSI/TIA-568.2-D категории 6A и ISO/IEC 11801 класса EA
- Соответствует стандарту YD/T 1019
- Пропускная способность: ≥ 500 MHz
- Поддерживает 10G Base-T с обратной совместимостью для систем CAT6 и CAT5e
Технические параметры и характеристики
- Диаметр провода: 23AWG
- Материал проводника: 99,99% медь без кислорода
- Изоляционный материал: полиэтилен высокой плотности (HDPE)
- Материал внешней оболочки: ПВХ (необязательно LSZH с низким содержанием галогена).
- Настраиваемые варианты: CM/CMR/CMP доступны
- Внешний диаметр кабеля: 7,8±0,5 мм
- Структура ядра: перекрестное кильное ядро
- Цвет куртки: настраиваемый
- Валовой вес: 17,9 кг
- Максимальная сила натяжения: 110N
- Температура установки: от 0 до +50°C
- Рабочая температура: от -20°C до +60°C

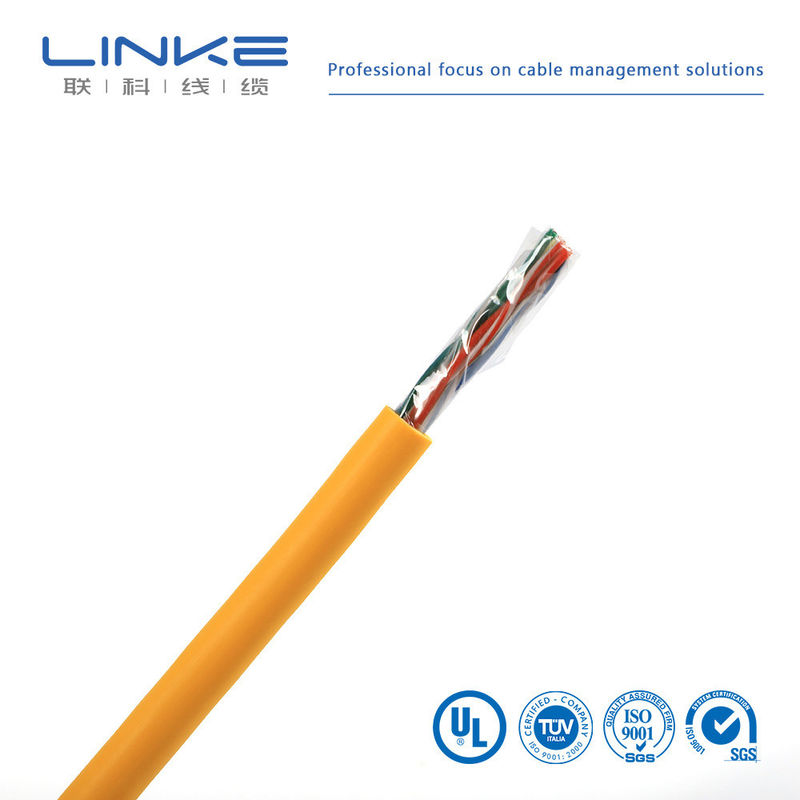

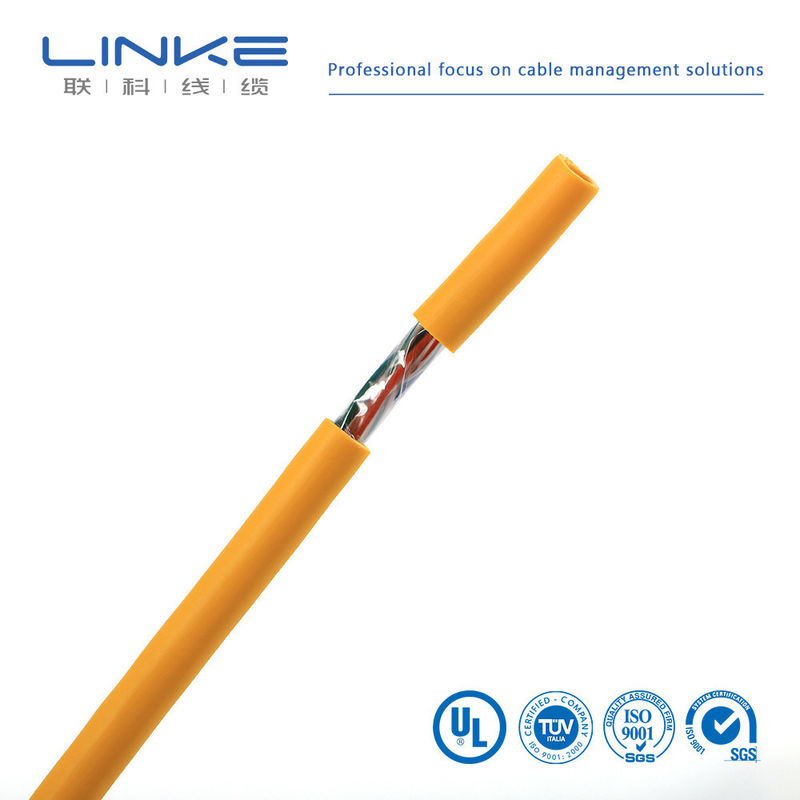

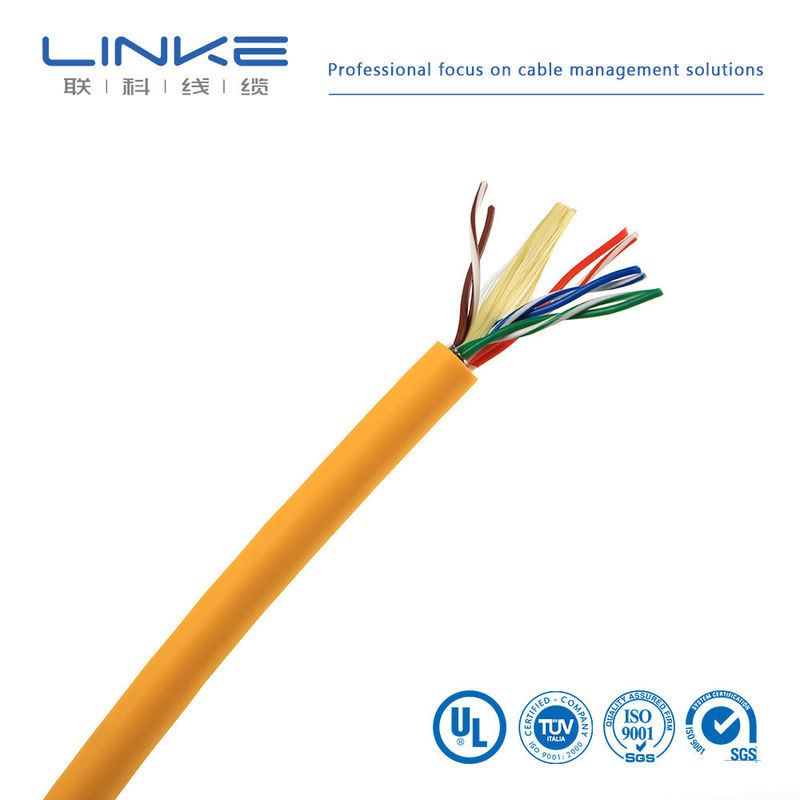

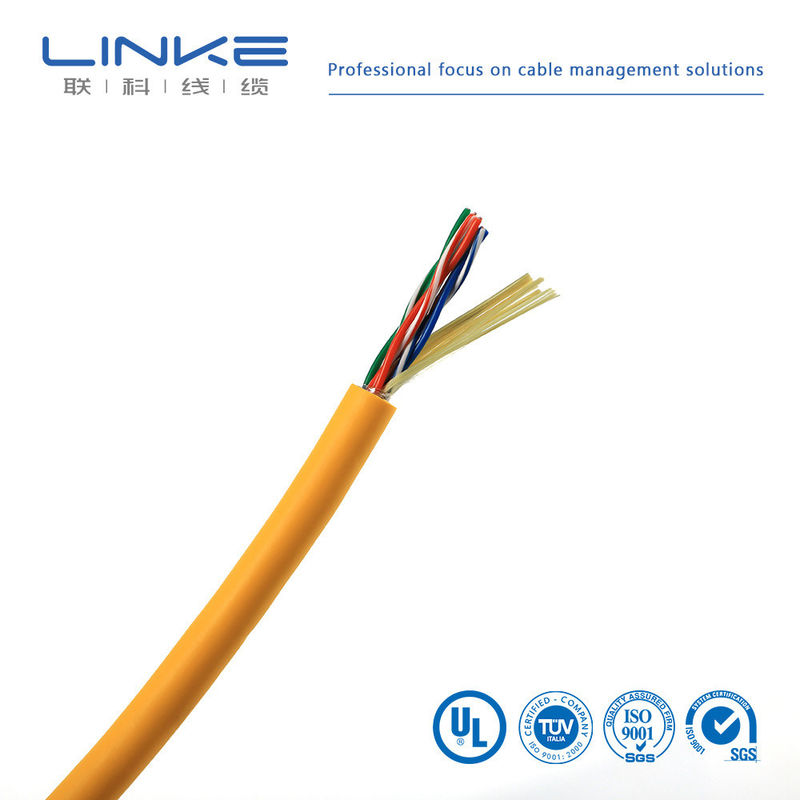

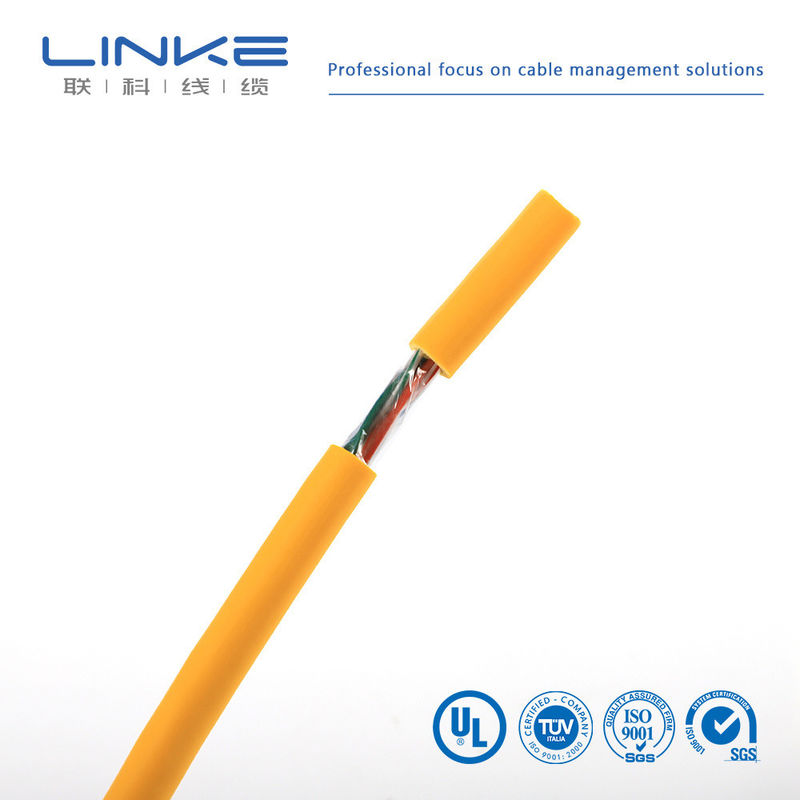

Изображения продукции
Сетевые UTP патч-кабели
Наши шнуры UTP имеют высокопроизводительные модульные розетки с неуязвимой конструкцией, чтобы защитить блокировку RJ45 при установке.
Кабели патча сети CAT5e UTP
| Тип кабеля |
Категория 5e Беззлобный |
| Тип защиты |
Неэкранированный (U/UTP) |
| Кабельная куртка |
ПВХ CM (круглый) |
| Длина |
3 фута (0,9 м) включая розетки |
| Поддержка скорости передачи данных |
10/100/1000База-Т |
| Стандартная пропускная способность |
100 МГц |
| Тип проводника |
Чистая голая медь |
| Коннекторы |
RJ45 (мужчина) |
| Размер (AWG) |
24 (7/0,20 мм) |
| Внешний диаметр кабеля |
50,5± 0,4 мм |
| Совместимость PoE |
PoE/PoE+ |
| Схема проводки |
T568B, прямой |
| Операционная температура |
-20°C до +75°C (-4°F до 167°F) |
| Температура установки |
-10°C до +50°C (14°F до 122°F) |
CAT6 Сетевые патчевые кабели UTP
| Тип кабеля |
Категория 6 - беззлобный |
| Тип защиты |
Неэкранированный (U/UTP) |
| Кабельная куртка |
ПВХ CM (круглый) |
| Длина |
3 фута (0,9 м) включая розетки |
| Поддержка скорости передачи данных |
1000Base-T и максимум до 10GBase-T |
| Стандартная пропускная способность |
250 МГц |
| Тип проводника |
Чистая голая медь |
| Коннекторы |
RJ45 (мужчина) |
| Размер (AWG) |
24 (7/0,20 мм) |
| Внешний диаметр кабеля |
6.1 ± 0,4 мм |
| Совместимость PoE |
PoE/PoE+ |
| Схема проводки |
T568B, прямой |
| Операционная температура |
-20°C до +75°C (-4°F до 167°F) |
| Температура установки |
-10°C до +50°C (14°F до 122°F) |
Механические параметры
| Параметр |
ПВХ |
LSZH с низким уровнем дыма без галогена |
| Прочность на тягу перед старением |
≥ 13,5 МПа |
≥ 10,0 МПа |
| Удлинение перед старением |
≥ 150% |
≥ 125% |
| Время старения |
100°C * 24 часа * 7 дней |
| Прочность на растяжение после старения |
≥ 12,5 МПа |
≥ 8Mpa |
| Удлинение после старения |
≥ 125% |
≥ 100% |
| Холодное изгибание (-20±2°C * 4 часа) |
8 раз внешний диаметр кабеля без трещин |
Электрические параметры
| Разница задержки передачи |
≤ 25 нс / 100 м |
| Скорость передачи |
74% |
| Несбалансированная емкость к земле |
Максимальное 330 футов / 100 м |
| Сопротивление постоянного тока |
Максимальное 9,5Ω / 100 м |
| Неравновесие сопротивления постоянного тока |
Максимально 2% |
Профиль производителя
Linke Cable Technology Co., Ltd является ведущим производителем кабелей в Китае с более чем 10-летним опытом в области исследований и разработок, производства и маркетинга проволочных и кабельных решений.
Мы специализируемся на предоставлении индивидуальных кабельных решений, включая кабель для зарядки электромобилей, медицинский кабель, силиконовый кабель, пружинный кабель, сплетенный кабель, кабель для тяги, UL-провод, автомобильный кабель,и больше для мировых рынков.
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5 ×] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
многоколонный {3}{l}{кабель на заказ, решения из конца в конец, включая точную резку, крепирование и установку лопастей (уточнить материал, например, медь/никель) |
|
|
|
Нет, нет, нет.
|
Испытательный пункт
|
Условия испытания
|
Требование к испытанию
|
Данные испытаний
|
Результат
|
|
1
|
Проверка конструкции
|
1. Соответствовать таблице размеров проволоки2. Минимальная толщина ≥ 80% средней толщины
|
Соблюдение таблицы размеров провода
|
Ссылка на протокол испытаний
|
Пройдите
|
|
2
|
Тепловой удар
|
Обмотать образец на железный стержень определенного размера, поместить в печь для старения при указанной температуре в течение 1 часа, охладить образец до комнатной температуры в течение не менее 30 минут, затем наблюдать за образцом
|
Никаких трещин на поверхности образца
|
Никаких трещин.
|
Пройдите
|
|
3
|
Тепловая деформация
|
1. Измерить толщину образца (положение измерения маркировки) 2. Поместить образец и испытуемый прибор в духовку для старения для предварительного нагревания при указанной температуре в течение 1 часа3.Пробу помещают под столбик давления измерительного устройства в течение 1 часа4. Повторить измерение толщины образца в том же положении
|
1. Образец не должен трещить под давлением столбца или подвергать под давление проводник2.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
4
|
FT2
|
Применить стандартный огонь на высоте 125 мм один раз
|
1Пламя не должно распространяться по всей длине.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
5
|
Старость
|
1. возьмите пять секций 200 мм длины оболочки2. поместите образцы в духовку для старения при 158°C в течение 168 часов3. после вывода образцов поместите их при комнатной температуре 23±5°C в течение 16 часов,затем испытать удлинение при разрыве и прочность на растяжение
|
1Удлинение перед старением ≥ 300%, удлинение после старения ≥ 80% от того, что было до старения2.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
6
|
Холодный поворот
|
хранить образец в низкотемпературной коробке при заданной температуре в течение 4 часов, ветровой образец на железном стержнем заданного размера с заданными поворотами,полная обмотка в течение 30 секунд после вывода образца из низкотемпературной коробки
|
Никаких трещин на поверхности образца
|
Никаких трещин.
|
Пройдите
|
|
7
|
Сопротивление проводника
|
Измерение сопротивления однометрового ядра проводника с помощью счетчика сопротивления постоянного тока
|
При 20°C сопротивление 8AWG ≤ 2,23Ω/km
|
Ссылка на протокол испытаний
|
Пройдите
|
Сертификации и стандарты
Наши продукты отвечают строгим стандартам качества и имеют многочисленные сертификаты:
Сертификаты UL
Однопроводник, термопластическая изоляция: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Многопроводниковая термопластическая изоляция
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Дополнительные сертификаты: ISO9001, ISO13485, TS16949, CNR
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем, контролирующим все аспекты производства от начала до конца.
Как я могу получить образец, чтобы проверить ваше качество?
Образцы бесплатны для оценки, новые клиенты должны оплачивать курьерские расходы.
Каково ваше минимальное количество заказов?
Обычно 100 м. Из-за веса кабеля, мы рекомендуем заказывать соответствующие количества для оптимизации расходов на груз.
Можно мне скидку?
Скидки доступны в зависимости от количества заказов. Пожалуйста, свяжитесь с нами для получения деталей о ценах.
Ваша компания принимает производство OEM?
Да, мы предлагаем услуги OEM, включая печать имен компаний и качественных карт.
Для получения дополнительной информации, пожалуйста, свяжитесь с нами!
