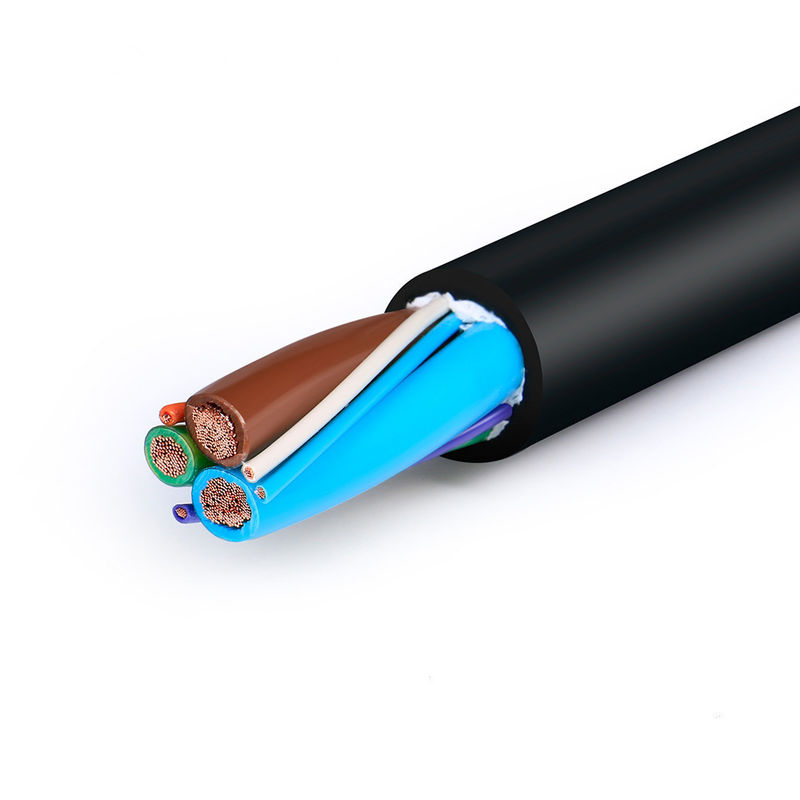

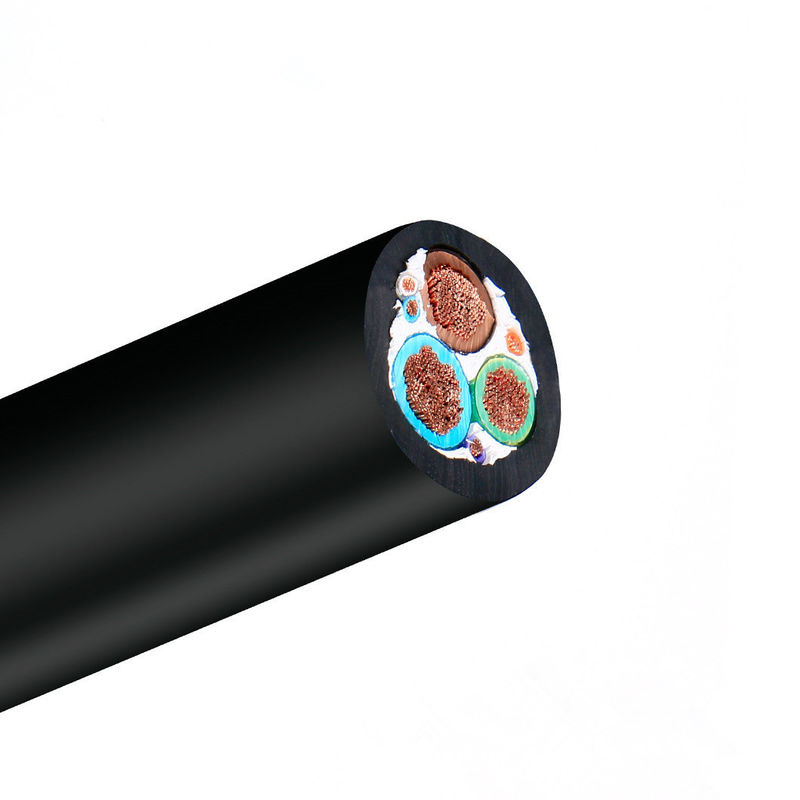

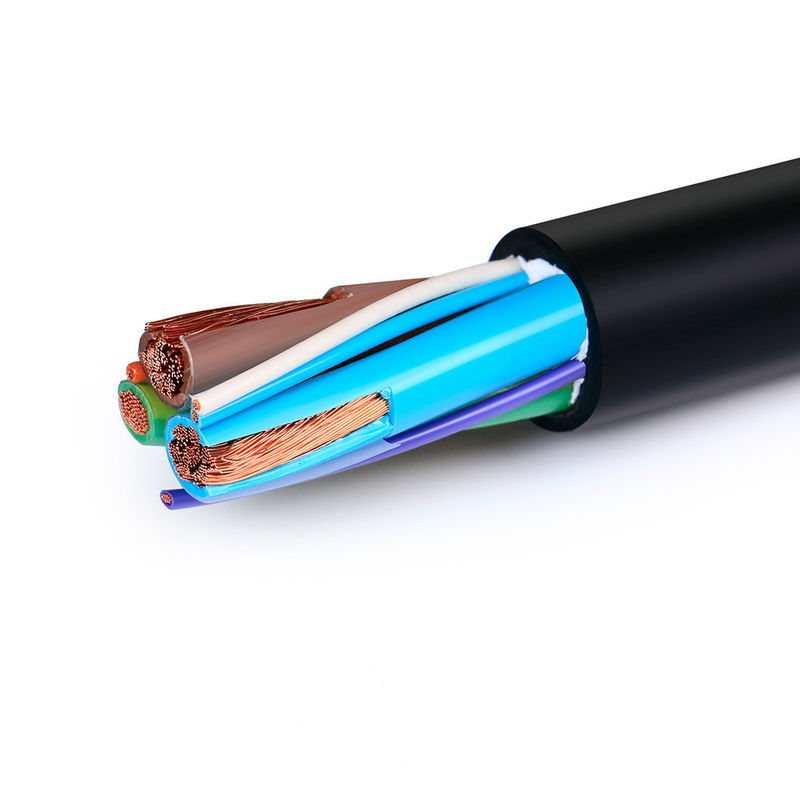

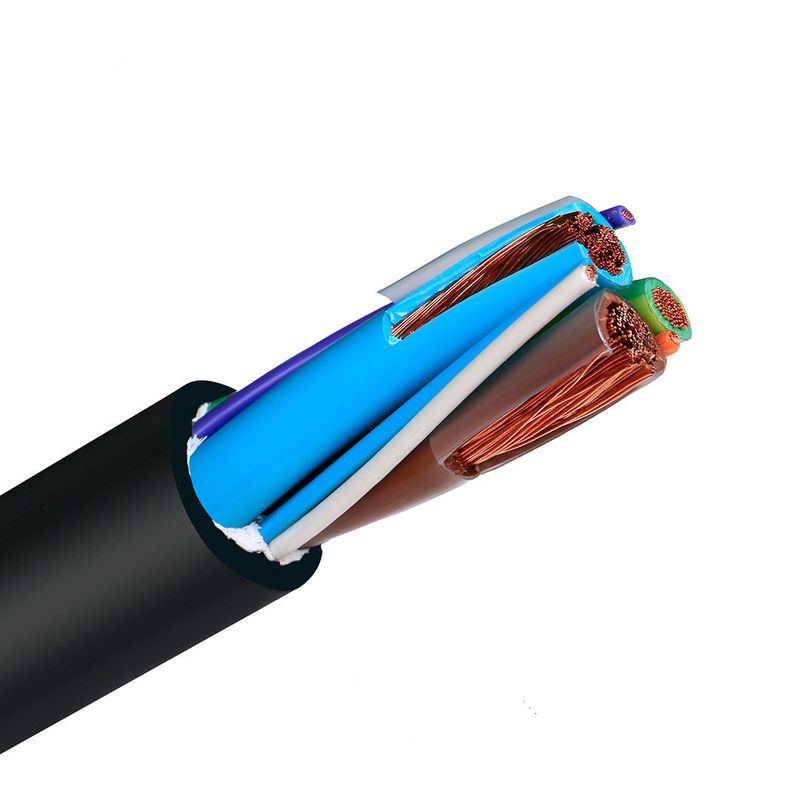

UL 40A 50A 3x8AWG+1x18AWG кабель для зарядки электромобилей
Электрические спецификации
- Номинальный ток: 16A
- Рабочее напряжение: 250В переменное
- Сопротивление изоляции: > 1000MΩ
- Повышение тепловой температуры: <50K
- Выдерживающее напряжение: 2000 В
- Рабочая температура: от -30°C до +50°C
- Соответствует стандартам IEC 62196-2 кабеля для зарядки электромобилей
Обзор продукции
Стандарт UL однофазный 32A кабель для зарядки электромобилей 3*10AWG+1*18AWG
EV зарядный кабель - это гибкий кабель, который соединяет электромобили с зарядными станциями или розетками.Изоляционный материал TPE, мягкий и прочныйКабель обладает превосходной гибкостью, эластичностью, высокой способностью к изгибу,и сохраняет производительность при низких температурах без отверждения.
Технические спецификации
| Компонент |
Спецификации |
| Кондуктор |
Материал: голая медь
Номинальная температура: от -40 до 105°С
Номинальное напряжение: 300V; 600V или 1000V |
| Изоляция |
Материал: TPE или PVC
Цвет: черный, белый, зеленый/желтый
Испытание на огне: метод испытания VW-1 согласно UL 2556
Минимальный радиус изгиба: ≥5*OD
Диэлектрическое напряжение: 1,5 кВац/1 мин на UL 2556
Холодное изгибание: -40°C/4h без трещин по UL 2556
Тепловой удар: 150°C/1h без трещин по UL 2556 |
| Наполнение |
Материал: ПП проволока
Устойчивость к маслу: IRM902, удлинение на растяжение 60°C/168h ≥ 70% невозрастного значения |
| Лента |
Материал: нетканая ткань
Прочность на сжатие: S≤12AWG 4,45 кН, 12AWG
|
| Покрытие |
Материал: TPE или PVC
Цвет: черный или оранжевый
Устойчивость к воздействию погодных условий: 720 ч испытания ксеноновой дуговой лампы, без трещин
Соблюдение экологических требований: RoHS 2.0 и REACH |
| Бренд |
СЛЕВОЕ |
Поперечное сечение (мм2) |
0.01-500 мм2 |
| Измеритель проволоки (AWG) |
[например, 24AWG, 28AWG] |
Кондуктор |
Консервированная медь/голая медь, в зависимости от требований клиента |
| Изолирующий материал |
PVC/TPU/Силиконовая резина/PE/PP/XLPE/Найлон/другая |
Материал куртки |
[ПВХ/ПУ/Гума/Брайд/и т.д.] |
| Сертификации |
RoHS/REACH/UL/CE/IP68/и т.д. |
Установленная длина |
[например, 1 м, 3 фута, 5 м ± 5% допуска] |
| Тип кабеля |
[Медицинское/энергетическое/аудио/коаксиальное/электрическое/автомобильное/хранение энергии//и т.д.] |
Защита |
[Защищенный/незащищенный/защищенный] |
| Импеданс |
[например, 75Ω (для коаксиальных кабелей) ] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, диаметр кабеля ≥ 5 ×] |
Нынешний рейтинг |
[например, 5А] |
| Направление напряжения |
[например, 30В переменного тока/ постоянного тока] |
Материал соединителя |
[Золотопокрытое/никельнопокрытое/медь/и т.д.] |
| Коннекторы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Куртка |
XLPE или PE или PVC резина |
| Время доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пантон на заказ/и т.д.] |
| температура |
Минус -70°C до 350°C ((-70°C ~ 350°C) |
Пакет |
Ролл/коробка/пластина/Назначение |
| Поддерживающие услуги |
многоколонный {3}{l}{кабель на заказ, решения из конца в конец, включая точную резку, крепирование и установку лопастей (уточнить материал, например, медь/никель) |
|
|
Независимая лаборатория•Полное оборудование для испытаний•Полный контроль качества
Мы проверяем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
|
Нет, нет, нет.
|
Испытательный пункт
|
Условия испытания
|
Требование к испытанию
|
Данные испытаний
|
Результат
|
|
1
|
Проверка конструкции
|
1. Соответствовать таблице размеров проволоки2. Минимальная толщина ≥ 80% средней толщины
|
Соблюдение таблицы размеров провода
|
Ссылка на протокол испытаний
|
Пройдите
|
|
2
|
Тепловой удар
|
Обмотать образец на железный стержень определенного размера, поместить в печь для старения при указанной температуре в течение 1 часа, охладить образец до комнатной температуры в течение не менее 30 минут, затем наблюдать за образцом
|
Никаких трещин на поверхности образца
|
Никаких трещин.
|
Пройдите
|
|
3
|
Тепловая деформация
|
1. Измерить толщину образца (положение измерения маркировки) 2. Поместить образец и испытуемый прибор в духовку для старения для предварительного нагревания при указанной температуре в течение 1 часа3.Пробу помещают под столбик давления измерительного устройства в течение 1 часа4. Повторить измерение толщины образца в том же положении
|
1. Образец не должен трещить под давлением столбца или подвергать под давление проводник2.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
4
|
FT2
|
Применить стандартный огонь на высоте 125 мм один раз
|
1Пламя не должно распространяться по всей длине.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
5
|
Старость
|
1. возьмите пять секций 200 мм длины оболочки2. поместите образцы в духовку для старения при 158°C в течение 168 часов3. после вывода образцов поместите их при комнатной температуре 23±5°C в течение 16 часов,затем испытать удлинение при разрыве и прочность на растяжение
|
1Удлинение перед старением ≥ 300%, удлинение после старения ≥ 80% от того, что было до старения2.
|
Ссылка на протокол испытаний
|
Пройдите
|
|
6
|
Холодный поворот
|
хранить образец в низкотемпературной коробке при заданной температуре в течение 4 часов, ветровой образец на железном стержнем заданного размера с заданными поворотами,полная обмотка в течение 30 секунд после вывода образца из низкотемпературной коробки
|
Никаких трещин на поверхности образца
|
Никаких трещин.
|
Пройдите
|
|
7
|
Сопротивление проводника
|
Измерение сопротивления однометрового ядра проводника с помощью счетчика сопротивления постоянного тока
|
При 20°C сопротивление 8AWG ≤ 2,23Ω/km
|
Ссылка на протокол испытаний
|
Пройдите
|
