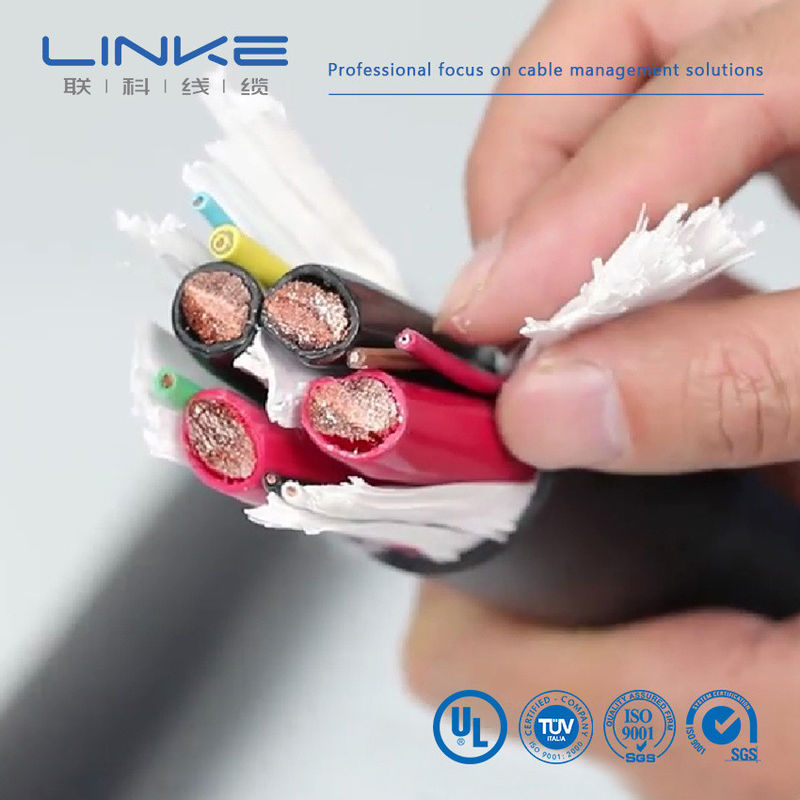

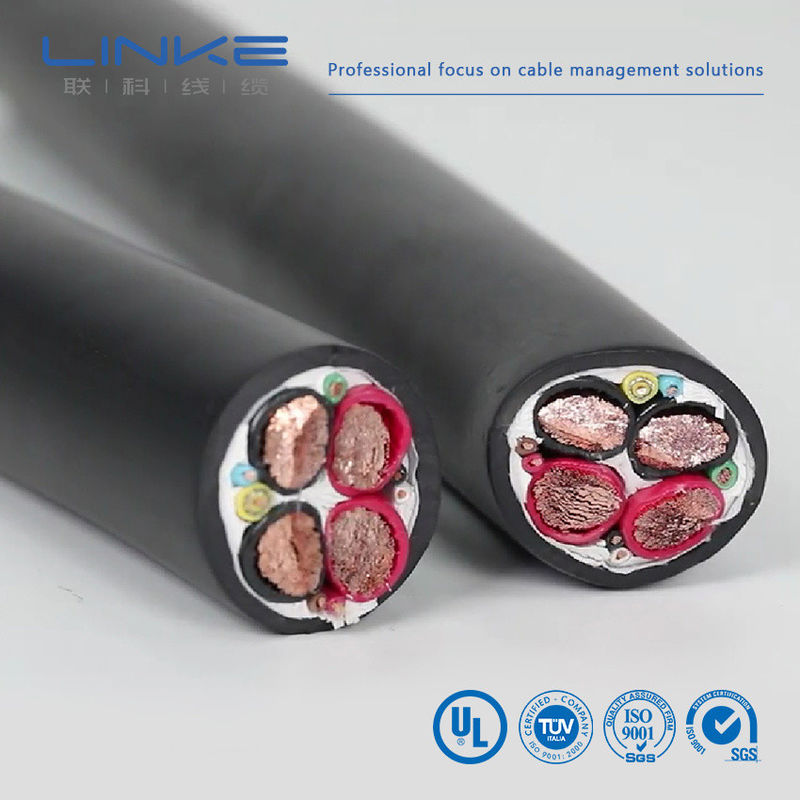

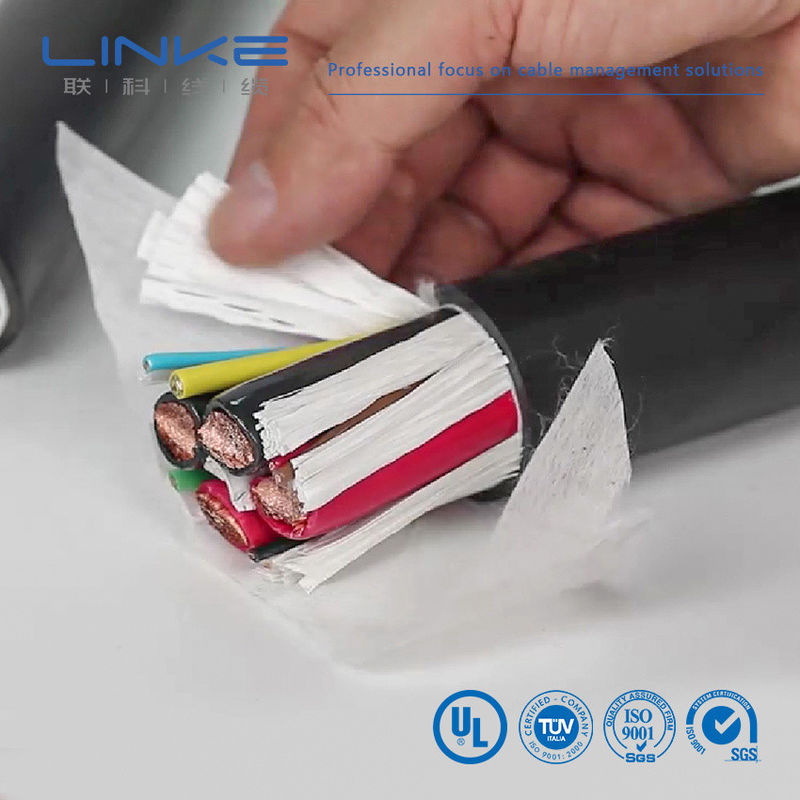

Строительство:
проводник+изоляция+наполнитель+оболочка+нетканый материал
Характеристики:
- Этот кабель используется для зарядного оборудования электромобиля и зарядного порта или для систем управления насыщением зарядки, предупреждения о безопасности и других функций передачи управляющих сигналов зарядки и разрядки транспортного средства.
- Сопротивление изгибу: его трудно сгибать.
- Anti-EMI: защита от электромагнитных помех
- Zero Halogen: безопасно, не содержит галогенов.
- Маслостойкость: он может противостоять маслу от пятен или прилипания к устройству.
- Устойчивость к истиранию: материал изделия обладает высокой твердостью и способен противостоять царапинам от грубых предметов.
- Низкоскоростная зарядка: воздействие на батарею относительно небольшое, но занимает много времени.
- Температура:-40℃~+90℃
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ФИЗИЧЕСКИЕ СВОЙСТВА |
| Номинальное напряжение: 1000 В постоянного тока |
Предел прочности:≥20МПа |
Испытание давлением при высокой температуре:≤50% |
| Номинальная температура:Куртка-40~90°C |
Удлинение:≥300% |
Испытание на тепловой шок:Нет трещин |
| Изоляция -40~125°С |
Состояние старения:110±1°C×168ч |
Тест совместимости:ГБ/Т 33594 |
| Макс. сопротивление проводника (20°C): |
Процент от первоначальной прочности на растяжение:≤±30% |
Испытание на устойчивость к раздавливанию:ГБ/Т 33594 |
| A: 0,242 Ом/км B: 0,78 Ом/км C: 4,95 Ом/км D&E: 26 Ом/км |
Процент исходного удлинения:≤±30% |
Изогнут вокруг теста:ГБ/Т 33594 |
| Выдерживаемое напряжение изоляции (сердечник A и B, 10 м): |
Испытание пламени:ГБ/Т 18380.12-2008 |
Мин. Радиус изгиба:6*ОД |
| Переменный ток 2,5 кВ/5 мин, ток утечки ≤5 мА |
Испытание на искусственное выветривание:ГБ/Т 33594 |
Устойчивость к истиранию:≥2000 раз |
| Готовый кабель. Выдерживаемое напряжение (жила от A до A и B, 10 м): |
Испытание на удар при низкой температуре:-40°C×16H, без трещин |
Устойчивость к химическим веществам:ГБ/Т 33594 |
| Переменный ток 3,5 кВ/15 мин, ток утечки ≤5 мА |
Химическая стрессовая кислота: Щелочной раствор N-щавелевой кислоты, раствор N-гидроксида натрия: GB/T 33594. |
| Мин. Сопротивление изоляции (20°C, жилы от A до A и B):500 МОм.км |
Перекат автомобиля:Требования и методы испытаний должны соответствовать GB/T 20234.1-2015 7.21. |
| Структура |
| НЕТ. |
проводник мм2 |
изоляция |
Сопротивление проводника при 20°C (Ом/км) |
| проводник мм2 |
Структура (Н/мм) |
Диаметр проводника (мм) |
Дирижер |
Толщина (мм) |
МАТЕРИАЛ |
Внешний диаметр изоляции (мм) |
| EV-YJ |
1,5 |
48/0,20 |
1,60 |
медь |
0,6 |
силикон |
2,90±0,15 |
≤12,7 |
| EV-YJ |
2,5 |
80/0,20 |
2.06 |
медь |
0,7 |
силикон |
3,50±0,15 |
≤7,60 |
| EV-YJ |
4 |
128/0,20 |
2,62 |
медь |
0,8 |
силикон |
4,30±0,15 |
≤4,71 |
| EV-YJ |
6 |
196/0,20 |
3.50 |
медь |
0,8 |
силикон |
5,10±0,20 |
≤3,14 |
| EV-YJ |
10 |
322/0,20 |
4.50 |
медь |
1.00 |
силикон |
6,70±0,20 |
≤1,82 |
| EV-YJ |
16 |
513/0,20 |
5,70 |
медь |
1.10 |
силикон |
8,00±0,30 |
≤1,16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
медь |
1.3 |
силикон |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0,20 |
8.50 |
медь |
1.3 |
силикон |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0,20 |
10.10 |
медь |
1,50 |
силикон |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0,20 |
12.10 |
медь |
1,50 |
силикон |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0,20 |
14.10 |
медь |
1,50 |
силикон |
17,50±0,50 |
≤0,196 |
2, внешний вид низкой вязкости
| Бренд |
ЛИНКЕ |
Поперечное сечение (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Дирижер |
Луженая медь/голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/силиконовая резина/ПЭ/ПП/XLPE/нейлон/другое |
Материал куртки |
[ПВХ/ПУ/резина/оплетка/и т. д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т. д. |
Пользовательская длина |
[например, 1 м, 3 фута, 5 м, допуск ±5 %] |
| Тип кабеля |
[Медицинский/силовой/аудио/коаксиальный/электрический/автомобильный/накопление энергии//и т. д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный щит] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, макс. 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Текущий рейтинг |
[например, 5А] |
| Номинальное напряжение |
[например, 30 В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/никелированный/латунь/и т. д.] |
| Разъемы |
[например, USB Type-C, разъем 3,5 мм, RJ45] |
Куртка |
XLPE или PE или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/белый/красный/пользовательский Pantone/и т. д.] |
| температура |
От минус 70 ℃ до 350 ℃ (-70 ℃ ~ 350 ℃) |
Упаковка |
Рулон/коробка/пластина/на заказ |
| Вспомогательные услуги |
многоколонный {3}{l}{кабель по индивидуальному заказу, комплексные решения, включая точную резку, обжимку и установку наконечников (укажите материал, например, медь/никелирование) |
Независимая лаборатория • Полное испытательное оборудование • Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы гарантировать превосходное качество и надежную работу.
| Нет. |
Тестовый предмет |
Условия испытания |
Требование к тестированию |
Тестовые данные |
Результат |
| 1 |
Проверка конструкции |
1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины |
Соблюдайте таблицу размеров проводов. |
См. протокол испытаний |
Проходить |
| 2 |
Термический шок |
Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при заданной температуре на 1 час, охладите образец до комнатной температуры в течение не менее 30 минут, затем осмотрите образец. |
Отсутствие трещин на поверхности образца |
Без трещин |
Проходить |
| 3 |
Тепловая деформация |
1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте. |
1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50% |
См. протокол испытаний |
Проходить |
| 4 |
FT2 |
Примените стандартное пламя на высоте 125 мм один раз. |
1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы. |
См. протокол испытаний |
Проходить |
| 5 |
Старение |
1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв. |
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения |
См. протокол испытаний |
Проходить |
| 6 |
Холодный изгиб |
Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полная намотка в течение 30 секунд после извлечения образца из низкотемпературного ящика. |
Отсутствие трещин на поверхности образца |
Без трещин |
Проходить |
| 7 |
Сопротивление проводника |
Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока. |
При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км. |
См. протокол испытаний |
Проходить |
Компания Linke Cable Technology (DongGuan) Co. Ltd. концентрируется на исследованиях и разработках.
Предоставляем профессиональные решения для кабеля и проводов, особенно для
Различные клиенты отрасли. Он содержит:
Кабель гуманоидного робота,
Кабель питания/кабель передачи данных AI,
Полупроводниковый кабель/промышленный автоматический кабель,
Сенсорный кабель,
Новый энергокабель,
Медицинская косметическая проволока,
Кабель провода УЛ,
Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для поддержки разнообразных
потребности клиентов. Мы получили следующие разрешения на продукцию: UL 758, CCC, RoHs, REACH, CE; Мы
получили следующую систему менеджмента качества: ISO 9001-2015 (Все продукты); ИСО 13485
(Медицинская аппаратура и инструменты), IATF 16949 (Автомобильная промышленность)
Производитель проводов и кабелей Linke Cable Technology Co., Ltd является ведущим поставщиком кабелей в Китае. В последние более 10 лет,
Linke Cable специализируется на исследованиях и разработках, производстве и маркетинге проводов и кабелей. Linke предоставляет различные кабели и пользовательские
кабельные решения для всего мира. Мы специализируемся на зарядных кабелях для электромобилей, медицинских кабелях, силиконовых кабелях, пружинных кабелях,
плетеный кабель, буксирный кабель, провод UL, автомобильный кабель и т. д.
В Linke Cable мы считаем, что есть лучший способ вывести на рынок более качественные кабели. Мы используем подход «инженер-инженер»
разрабатывать более качественные кабели для клиентов и улучшать качество их жизни.
- Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от первого начала до последнего. Добро пожаловать к нам в гости. Мы заберем вас в Шэньчжэне.
- Как я могу получить образец для проверки вашего качества?
Образцы бесплатны для вас. Ожидается, что новые клиенты оплатят стоимость курьерской доставки.
- Какой у вас минимальный объем заказа?
Обычно 100 м. Однако кабель очень тяжелый. Вам лучше заказать подходящее количество, чтобы избежать высокой стоимости перевозки. Морской транспорт – лучший вариант.
- Могу ли я получить скидку?
Это зависит от вашего количества, мы можем сделать скидку и позволить себе доставку. Пожалуйста, свяжитесь с нами.
- Принимает ли ваша компания OEM-производство?
Да, можно напечатать название вашей компании, мы даже изготавливаем карту качества для продвижения вашей компании.
