Справочный стандарт: UL 2263
UL No.:E364879
|
Строительство
|
Особенности
|
|
1- Кондуктор.
|
Номинальная температура:-50°C ≈ 105°C
|
|
Материал: голая медь
|
Номинальное напряжение:1000 В
|
|
2.Изоляция
|
Сопротивление проводника ((при 20°C):8AWG≤2,23Ω/km;10AWG≤3,51Ω/km;16AWG≤14,1Ω/km;Метод испытания Соответствует UL 2556
|
|
Материал: TPE
|
15°C Сопротивление изоляции:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Метод испытания Соответствует UL 2556
|
|
ВвоняЧерный, красный, зеленый/желтый или другие
|
Диэлектрическое напряжение:4.0kVКондиционер/ 1 минута(8AWG),3.0KV переменный ток/ 1 минута(10AWG), 2,0 кВ переменного тока/ 1 минута(16AWG)Нет сбоев..Метод испытания Соответствует UL 2556
|
|
3- Наполнитель.
|
Радиус изгиба Min:≥6ОД.
|
|
Материал: хлопчатобумажная пряжа
|
Горячий удар:150°C/1h Без трещин Метод испытания Соответствует UL 2556
|
|
4- Кассета.
|
Испытание на огне:ФТ1.Метод испытания Соответствует UL 2556
|
|
Материал: Нетканые ткани
|
Прочность на растяжение изоляции:Перед старением 5,5 МПа;После старения(136°C/168H) ≥75% оригинал.Метод испытания Соответствует UL 2556
|
|
5- Покрывало.
|
Удлинение изоляции:До старения200%;После старения(136°C/168H) ≥75% оригинал.Метод испытания Соответствует UL 2556
|
|
Материал: TPE
|
Прочность на растяжение куртки:До старения 8,3 МПа;После старения(136°C/168H) ≥75% оригинал.Метод испытания Соответствует UL 2556
|
|
Цвет: черный или оранжевый
|
Удлинение куртки:До старения200%;После старения(136°C/168H) ≥75% оригинал.Метод испытания Соответствует UL 2556
|
|
|
Испытание сгибания на холоде:-40°C/4H, никаких трещин.Метод испытания Соответствует UL 2556
|
|
|
Испытание на жаркий удар:150°C/1H, никаких трещин.Метод испытания Соответствует UL 2556
|
|
Тип
|
Основные линии Размер & E
|
Размер сигнальных линий
|
Допустимость ampacity@20°C окружающая среда Ref.
|
Сверхдиаметр Ref. мм
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW ((20AGW/18AGW/16AGW) 0-6
|
32А
|
12.0±0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40А
|
130,8±0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48А
|
15.0±0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80А
|
180,9±0.5
|
|
EVC 1005
|
3AGW/4+12AGW(14AGW/10AGW)
|
18AGW ((20AGW/22AGW) 0-8
|
170А ((200А)
|
280,3±1.0
|
|
EVC 1006
|
2AGW/4+12AGW(14AGW/10AGW)
|
200А ((250А)
|
310,0±1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW(14AGW/10AGW)
|
300A-350A
|
36.5±1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120А
|
210,0±1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250А ((300А)
|
340,0±1.0
|
UL 2263 кабель для зарядки электромобилей (подходит для CCS1)
Справочный стандарт: UL 2263
UL No.:E364879
| Строительство |
Особенности |
| 1- Кондуктор. |
Номинальная температура: -40°C~105°C |
| Материал: голая медь |
Номинальное напряжение: 300V; 600V или 1000V |
| 2.Изоляция |
Испытание с применением пламени: метод испытания VW-1 Соответствует UL 2556 |
| Материал: TPE |
Min: радиус изгиба: ≥6*OD |
| Цвет:Черный,Красный,Зелёный/Желтый или другой |
Диэлектрическое напряжение: 1,5 кВац/1 мин. Метод испытания без сбоя Соответствует UL 2556 |
| 3- Наполнитель. |
Холодное изгибание:-40°C/4h Без трещин Метод испытания Соответствует UL 2556 |
| Материал: хлопчатобумажная пряжа |
Горячий удар:150°C/1h Без трещин Метод испытания Соответствует UL 2556 |
| 4- Кассета. |
Устойчивость к маслу:IRM902, 60°C/168h |
| Материал: Нетканые ткани |
Сопротивление раздавлению:S≤12AWG 4,45 кН, 12AWG
|
| 5- Покрывало. |
Устойчивость к погоде: 720 в ксеноновом метеометре, без трещин |
| Материал: TPE |
Экологические требования:соответствие требованиям RoHS |
| Цвет: черный или оранжевый (настраиваемый) |
|
| Тип |
Размер |
Проводник с натяжкой OD мм Ref. |
Максимальное сопротивление проводника mΩ/m@20°C |
Допустимая ампацитет@20°C окружающая среда Ref. |
Сверхдиаметр Ref. мм |
Упаковка M/Reel (Ref.) |
| 600В или 1000В EVE ((TPE) |
3×16AWG |
1.5/1.2 |
14.1 |
12А |
100,8±0.5 |
1000м/700# |
| 3×14AWG |
1.9/1.2 |
8.88 |
16А |
110,8±0.5 |
800м/700# |
| 3×12AWG |
2.4/1.2 |
5.58 |
23А |
140,3±0.5 |
500м/700# |
| 3×10AWG |
3.0/12 |
3.51 |
32А |
150,6±0.5 |
500м/700# |
| 2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46А |
200,9±0.8 |
500м/950# |
| 2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63А |
230,4±0.8 |
400м/950# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12А |
110,4±0.5 |
800м/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16А |
13.5±0.5 |
500м/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23А |
14.5±0.5 |
500м/700# |
| 3×10AWG+1×18AWG |
3.0/12 |
3.51/22.4 |
32А |
150,8±0.6 |
500м/700# |
| 2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46А |
200,9±0.8 |
500м/950# |
| 2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63А |
230,4±0.8 |
400м/950# |
| 2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75А |
27.0±0.9 |
300м/950# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12А |
12.2±0.5 |
500м/700# |
| 3 × 14AWG + 2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16А |
14.1±0.5 |
500м/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23А |
15.1±0.6 |
500м/700# |
| 3×10AWG+2×18AWG |
3.0/12 |
3.51/22.4 |
32А |
150,8±0.6 |
500м/700# |
| 2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
46А |
200,9±0.8 |
500м/950# |
| 2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63А |
230,4±0.8 |
400м/950# |
| 2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75А |
27.0±0.9 |
300м/950# |
| 2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100А |
30.5±1.0 |
400м/1200# |
| 2×1/0AWG+2AWG+4×16AGW |
10.5/8.2 |
0.349/0.555 |
200А |
380,0±1.0 |
250м/1200# |
|
2×3/0AWG+1/0AWG
(2×3/0AWG+4AWG+6X18AWG)
3/0AWG Наземная линия минимум 4AWG
|
13.05/10.5 |
0.219/0.349 |
260A |
450,0±1.0 |
150м/1200# |
| 4X1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
450,7±1.2 |
150м/1200# |
| 300В EVJE ((TPE) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12А |
9.5±0.3 |
1200м/700# |
| 3×14AWG |
1.9/1.2 |
8.88/22.4 |
16А |
10.2±0.5 |
1000м/700# |
| 3×12AWG |
2.4/1.2 |
5.58/22.4 |
23А |
110,4±0.5 |
800м/700# |
| 3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12А |
10.5±0.5 |
1000м/700# |
| 3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16А |
11.1±0.5 |
80м/700# |
| 3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23А |
12.2±0.5 |
500м/700# |
| 3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12А |
110,3±0.5 |
800м/700# |
| 3 × 14AWG + 2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16А |
12.0±0.5 |
800м/700# |
| 3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23А |
13.1±0.5 |
500м/700# |
| Количество сигнальных проводов может быть 0 ~ 6 или более, спецификации проводника сигнального провода могут быть 16AWG, 18AWG, 20AWG, 22AWG. |
Указанные выше спецификации, размеры и конструкции могут быть изменены в связи с технологическим прогрессом.

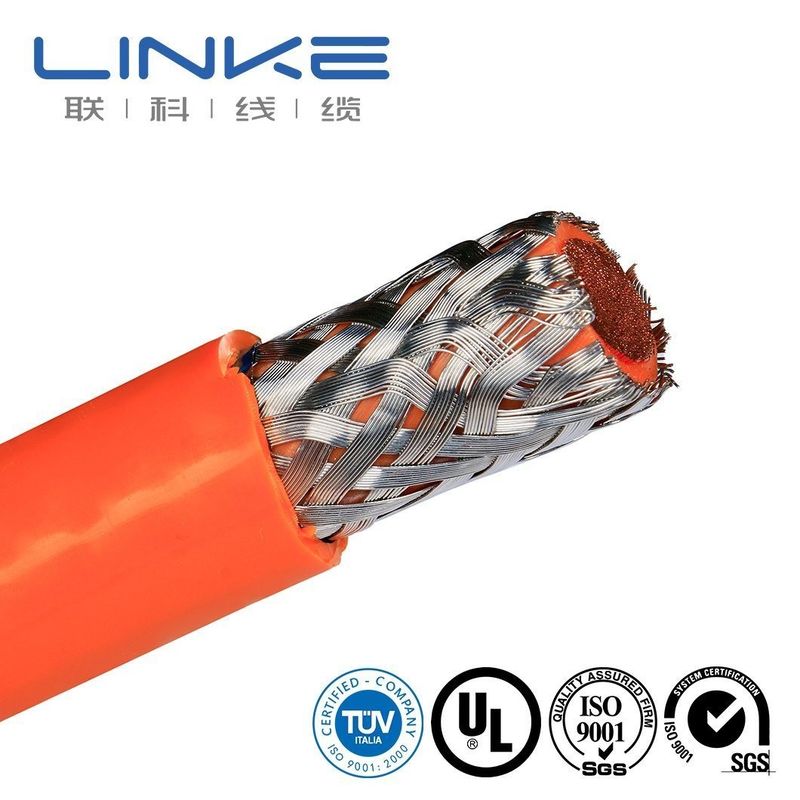

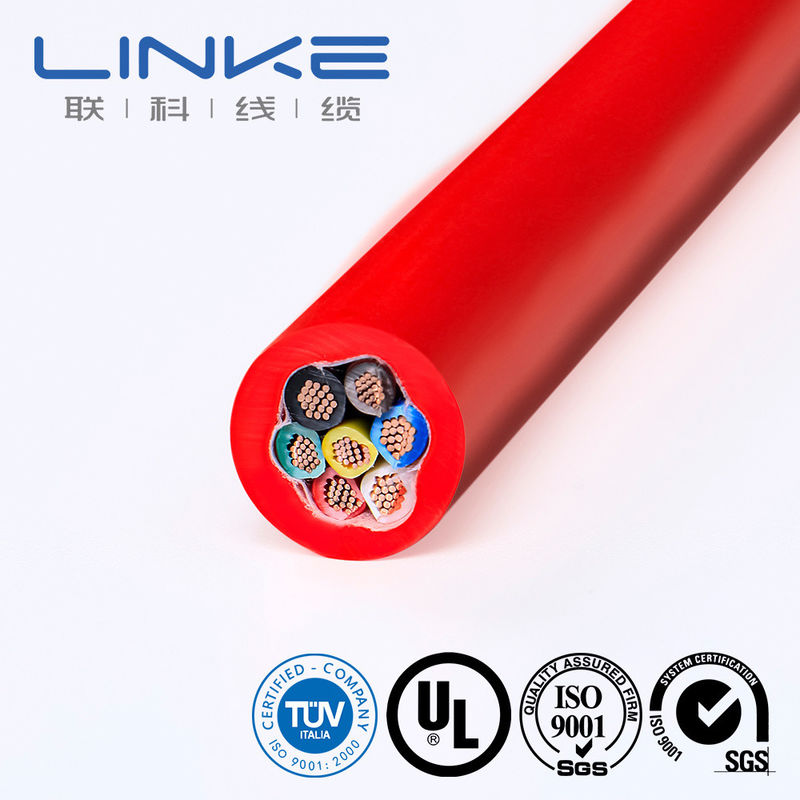

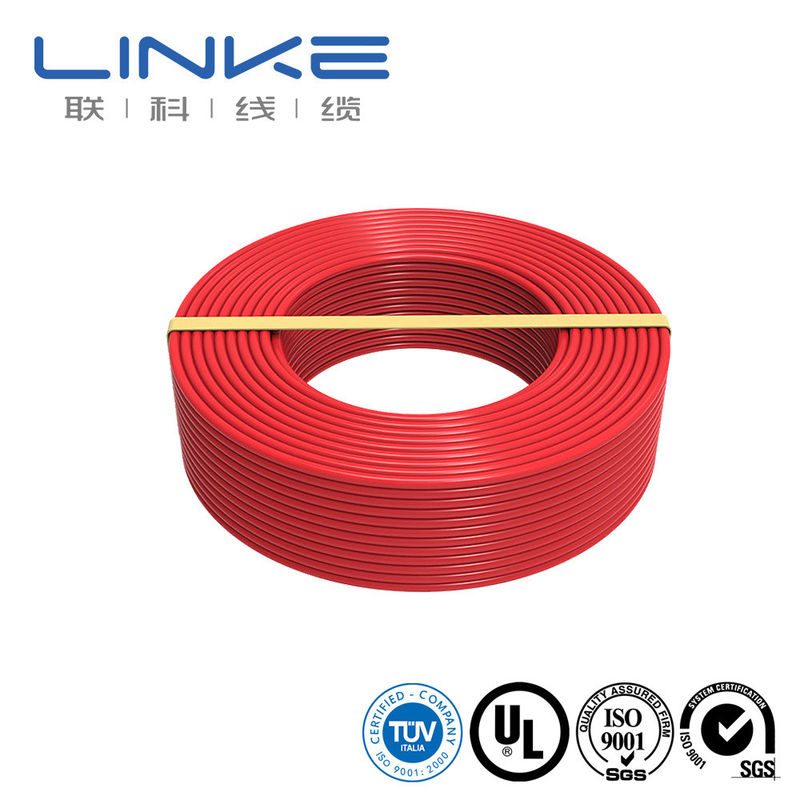

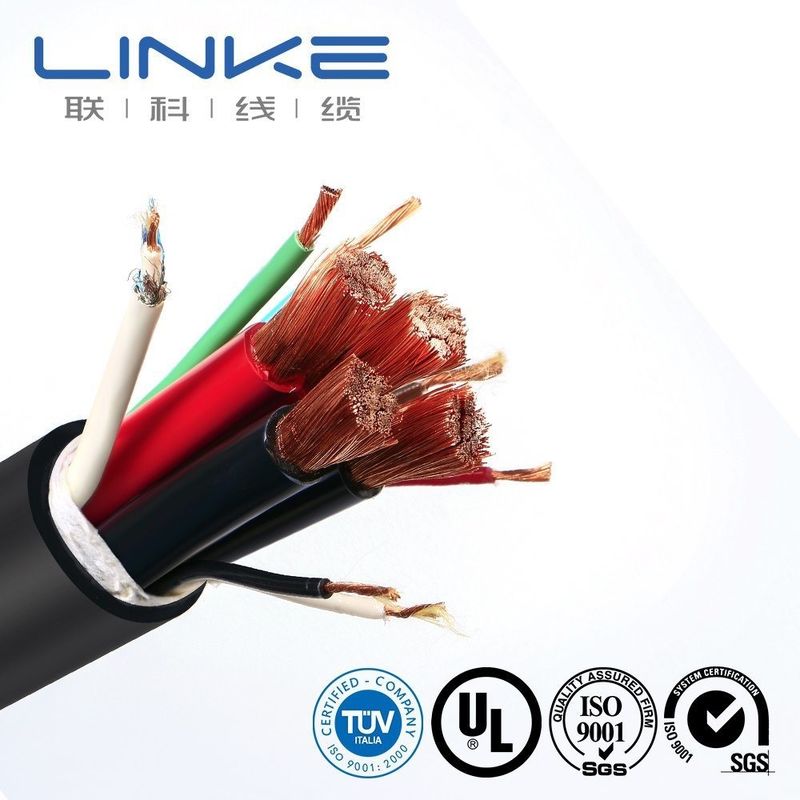

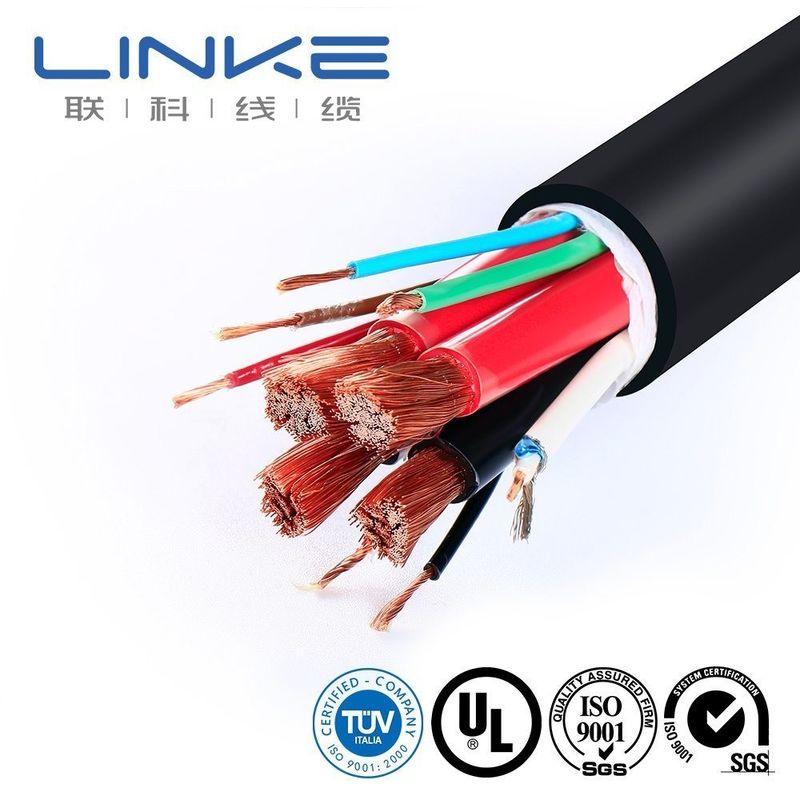

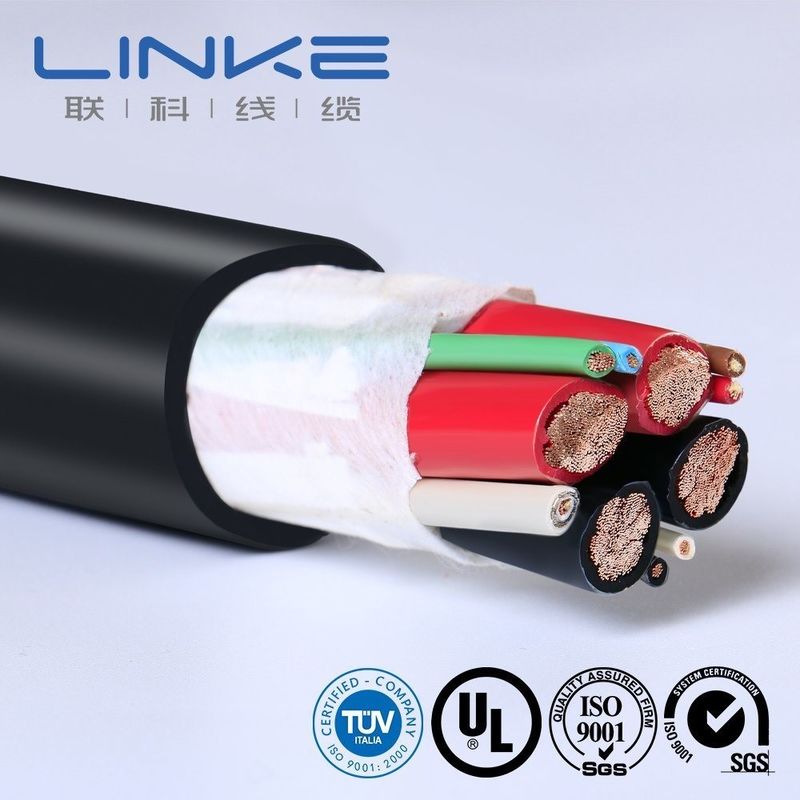

Подробные фотографии
