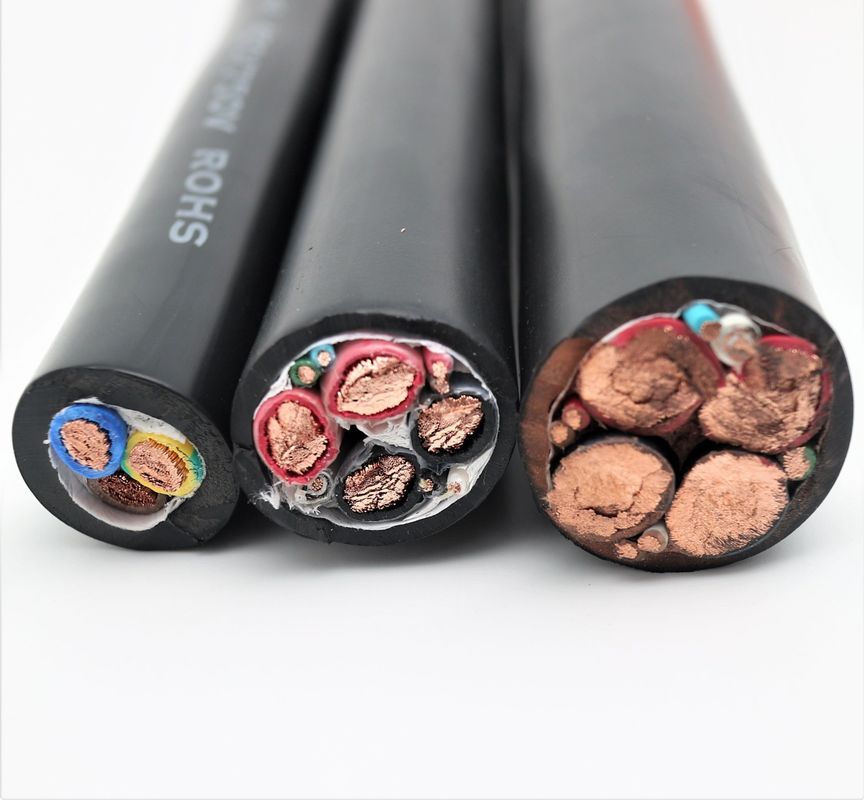

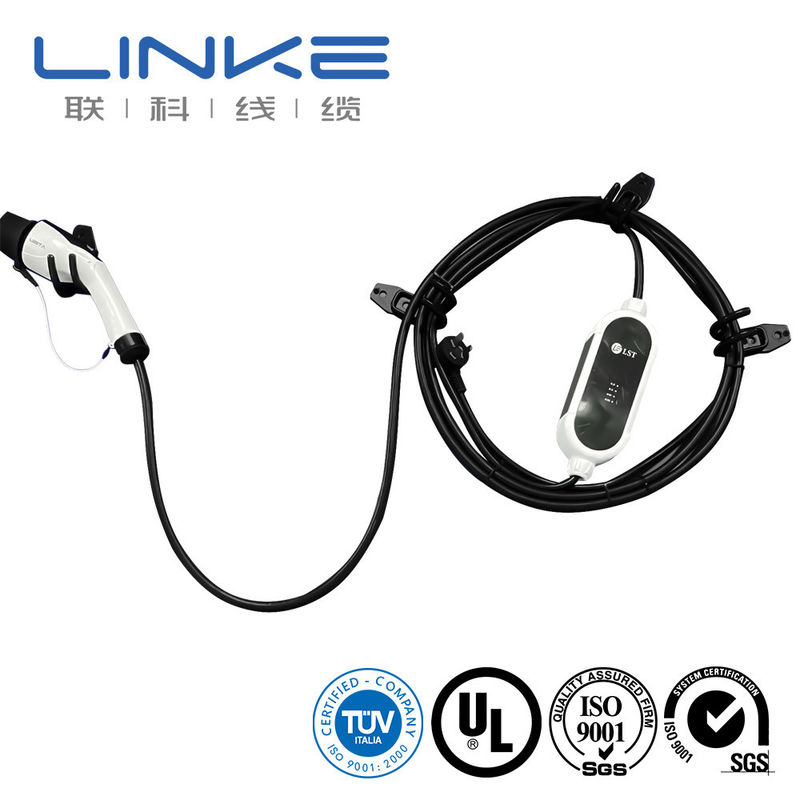

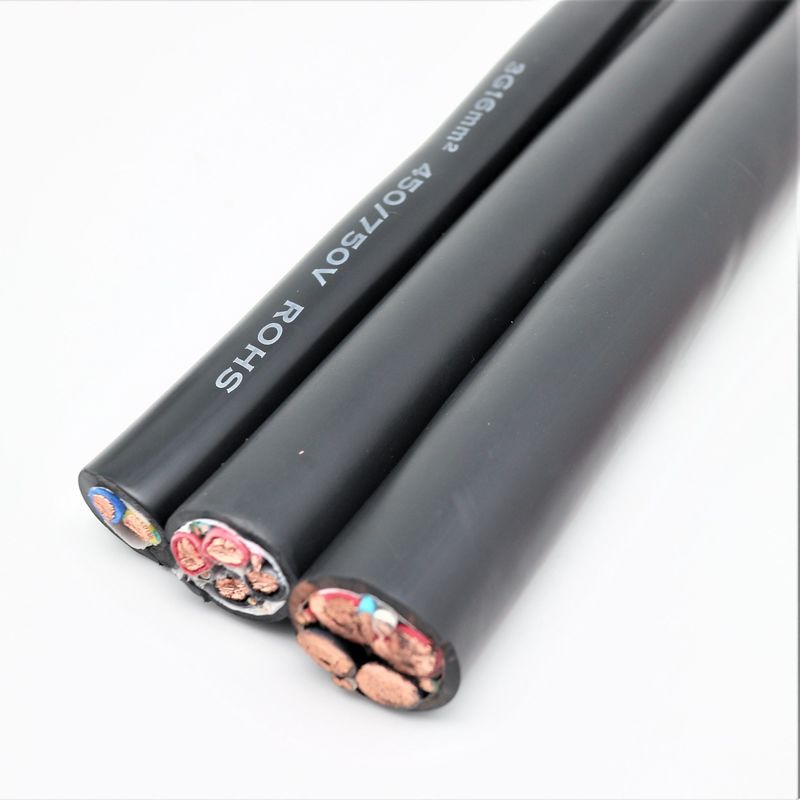

Кабель для зарядки электромобилей EVDC-RS90s90, высокогибкий
Кабель-удлинитель премиум-класса, разработанный для зарядки электромобилей, отличающийся высокой гибкостью и долговечностью.
Компания Linke cable technology (DongGuan) Co. Ltd. специализируется на исследованиях и разработках и предоставляет профессиональные решения для кабельно-проводниковой продукции, особенно для клиентов из различных отраслей. Включает:
- Кабель для гуманоидного робота,
- Кабель питания/данных для ИИ,
- Кабель для полупроводниковой промышленности/промышленной автоматизации,
- Кабель датчика,
- Кабель для новой энергетики,
- Провод для медицинской косметологии,
- Кабель UL,
Компания Linke Cable обладает разнообразными возможностями разработки продукции и техническими возможностями для удовлетворения разнообразных потребностей клиентов. Мы получили следующие разрешения на продукцию: UL 758, CCC, RoHs, REACH, CE; Мы получили следующие системы менеджмента качества: ISO 9001-2015 (вся продукция); ISO 13485 (медицинские приборы и инструменты), IATF 16949 (автомобильная промышленность)
Независимая лаборатория • Полное испытательное оборудование • Полный контроль качества
Мы тестируем каждый продукт по строгим стандартам, чтобы обеспечить превосходное качество и надежную работу.
Мы управляем независимой лабораторией контроля качества с полным комплектом испытательного оборудования и стандартизированными процедурами. Наш полный набор стандартов испытаний продукции охватывает все ключевые показатели производительности и безопасности. Благодаря систематической и тщательной проверке мы эффективно контролируем качество продукции, снижаем риски и предоставляем вам безопасные, стабильные и высококачественные продукты, которым вы можете доверять.
| № |
Испытательный элемент |
Условие испытания |
Требование испытания |
Данные испытания |
Результат |
| 1 |
Структурный осмотр |
1. Соответствие таблице размеров проводов 2. Минимальная толщина ≥ 80% от средней толщины |
Соответствие таблице размеров проводов |
См. протокол испытаний |
Пройден |
| 2 |
Термический шок |
Намотайте образец на железный стержень указанного размера, поместите в печь для старения при указанной температуре на 1 час, охладите образец до комнатной температуры не менее чем на 30 минут, затем осмотрите образец |
Отсутствие трещин на поверхности образца |
Нет трещин |
Пройден |
| 3 |
Тепловая деформация |
1. Измерьте толщину образца (отметьте место измерения) 2. Поместите образец и испытательное приспособление в печь для старения для предварительного нагрева при указанной температуре в течение 1 часа 3. Поместите образец под колонну давления испытательного приспособления на 1 час 4. Повторно измерьте толщину образца в том же месте |
1. Образец не должен иметь трещин от колонны давления или обнажать проводник 2. Уменьшение толщины ≤ 50% |
См. протокол испытаний |
Пройден |
| 4 |
FT2 |
Примените стандартное пламя на высоте 125 мм один раз |
1. Пламя не должно распространяться вдоль его длины 2. Пламя не должно распространяться на близлежащие горючие материалы |
См. протокол испытаний |
Пройден |
| 5 |
Старение |
1. Возьмите пять участков оболочки длиной 200 мм 2. Поместите образцы в печь для старения при температуре 158°C на 168 часов 3. После извлечения образцов поместите их при комнатной температуре 23±5°C на 16 часов, затем протестируйте удлинение при разрыве и предел прочности на растяжение |
1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения 2. Предел прочности на растяжение до старения > 1,41 кг/мм², предел прочности на растяжение после старения ≥ 80% от предела прочности на растяжение до старения |
См. протокол испытаний |
Пройден |
| 6 |
Холодный изгиб |
Храните образец в низкотемпературной камере при указанной температуре в течение 4 часов, намотайте образец на железный стержень указанного размера с указанным количеством витков, завершите намотку в течение 30 секунд после извлечения образца из низкотемпературной камеры |
Отсутствие трещин на поверхности образца |
Нет трещин |
Пройден |
| 7 |
Сопротивление проводника |
Измерьте сопротивление однометрового проводника с помощью измерителя постоянного тока |
При 20°C сопротивление 8AWG ≤ 2,23 Ом/км |
См. протокол испытаний |
Пройден |

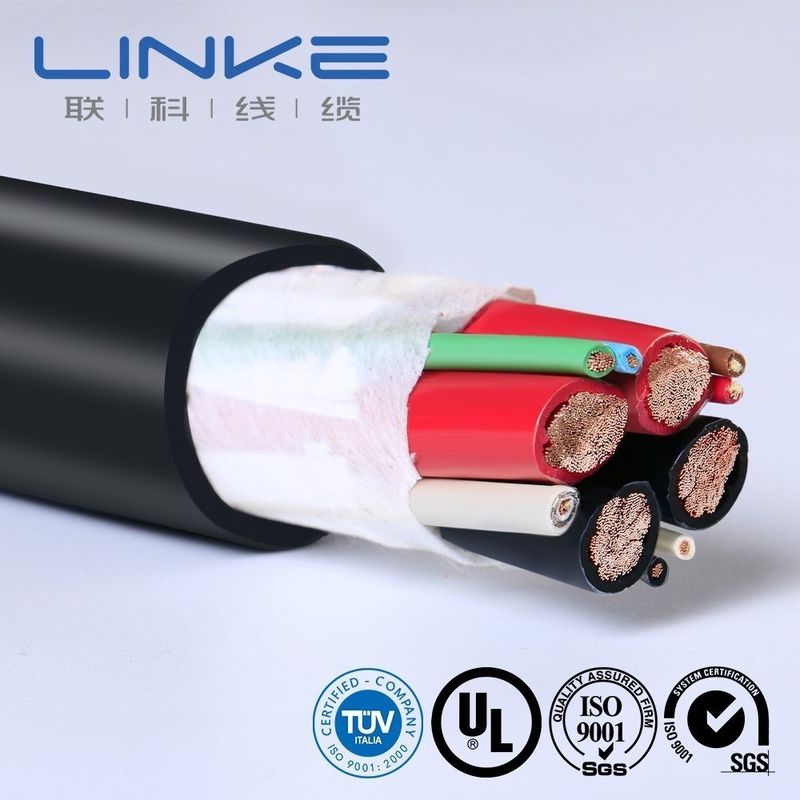

Структурные параметры
| Категория |
Спецификации провода |
Номинальный ток (А) |
Диаметр (мм) |
| UL: EVE, EVT 600V |
3×16AWG |
12 |
10,8 |
| 3×14AWG |
16 |
13,4 |
| 3×16AWG+2×18AWG |
12 |
12,1 |
| 3×14AWG+2×18AWG |
16 |
13,9 |
Технические характеристики
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ФИЗИЧЕСКИЕ СВОЙСТВА |
| Номинальное напряжение: DC 1000V |
Предел прочности на растяжение: ≥20 МПа |
Номинальная температура: Оболочка -40~90°C
Изоляция -40~125°C |
Удлинение: ≥300% |
Проводник: Гибкая луженая отожженная медь
Изоляция: Силикон
Варианты цвета: Черная, оранжевая, красная или желто-синяя оболочка, одинарная и двойная изоляция
Размеры в кв. мм (европейский стиль): от 4 кв. мм до 240 кв. мм
Размеры AWG (североамериканский стиль): 0AWG-10AWG
Диапазон температур: -60°C до 200°C
Профиль производителя
Компания Linke Cable Technology Co., Ltd является ведущим поставщиком кабелей в Китае с более чем 10-летним опытом в области исследований и разработок, производства и маркетинга проводов и кабелей. Мы специализируемся на кабелях для зарядки электромобилей и предлагаем индивидуальные кабельные решения по всему миру.
| Бренд |
LINKE |
Площадь поперечного сечения (мм²) |
0,01-500 мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / голая медь, в зависимости от требований клиента |
| Материал изоляции |
ПВХ/ТПУ/Силиконовая резина/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеное экранирование] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5× диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В AC/DC] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3,5 мм Jack, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок доставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Индивидуальный Pantone/и т.д.] |
| температура |
От -70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/индивидуальная |
| Поддерживаемые услуги |
индивидуальный кабель, комплексные решения, включая точную резку, обжим и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Наши сертификаты
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (одножильный провод с термопластичной изоляцией)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Одножильный провод с экструдированной ПВХ изоляцией, номинал 105°C, 1000В, класс I, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ПВХ неинтегральной оболочкой, номинал 105°C, 1000В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Кабель с экструдированной ТПУ неинтегральной оболочкой, номинал 80°C, 300В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости.
Как я могу получить образец для проверки качества?
Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят стоимость курьерской доставки.
Каково ваше минимальное количество заказа?
Обычно 100 м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки.
