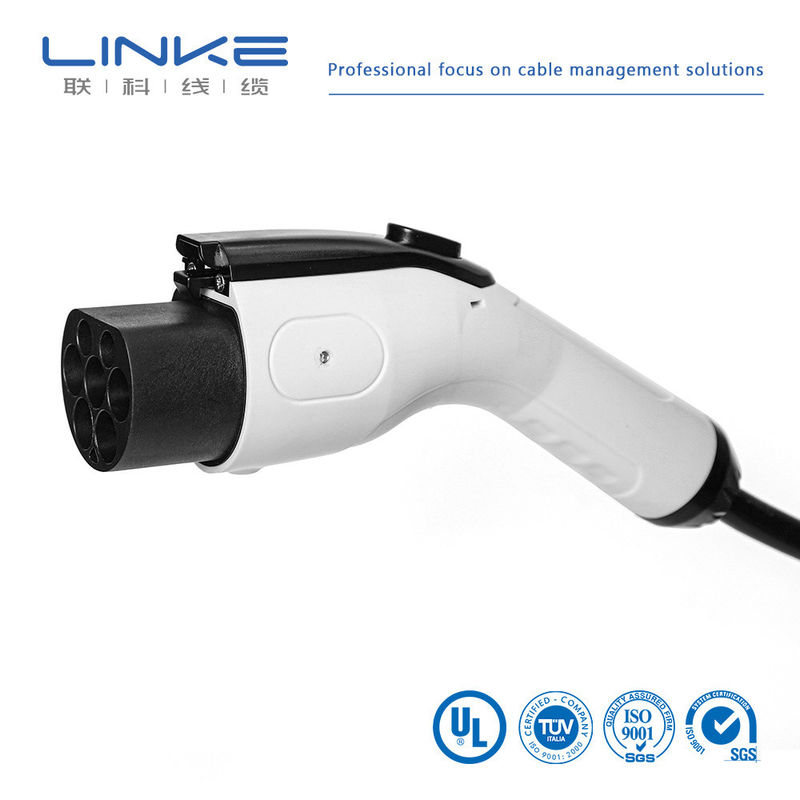

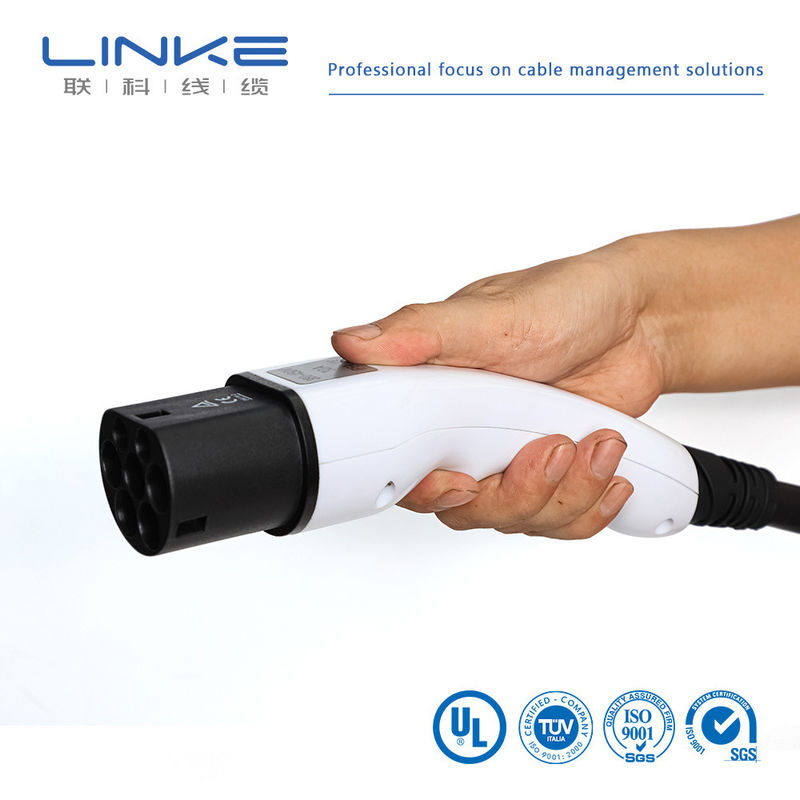

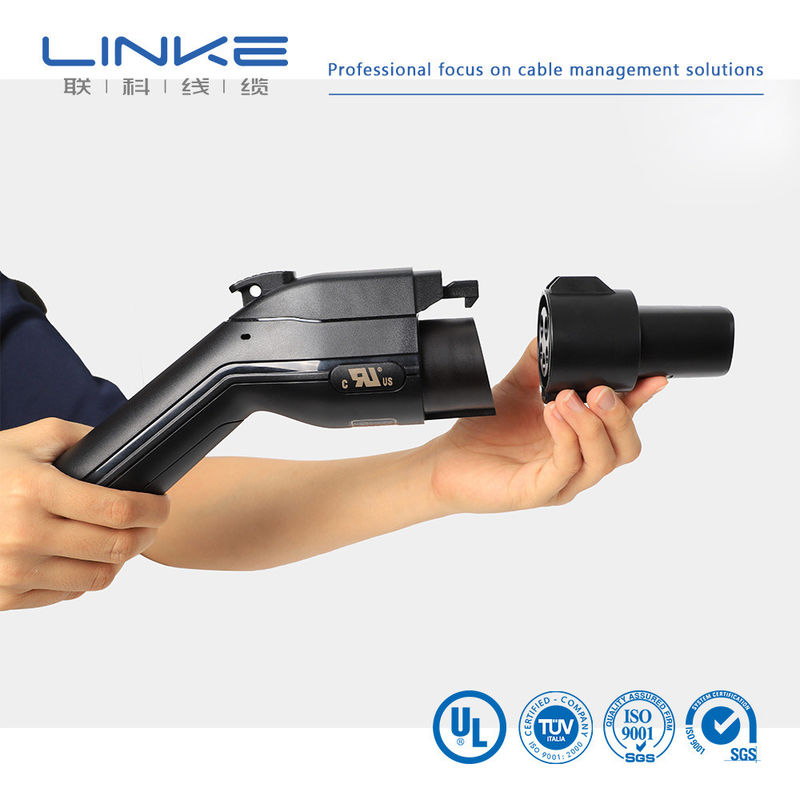

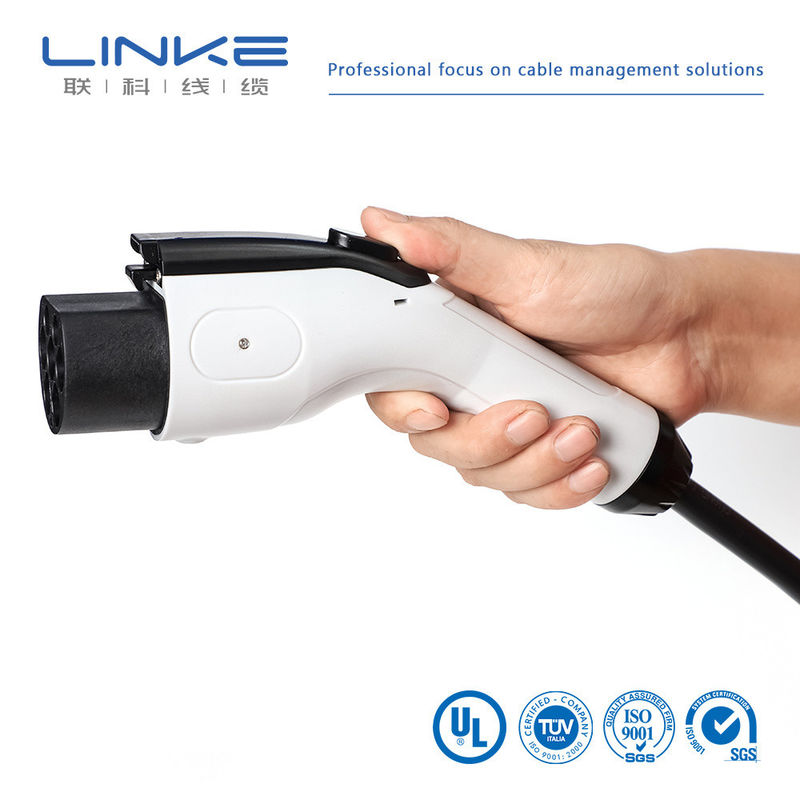

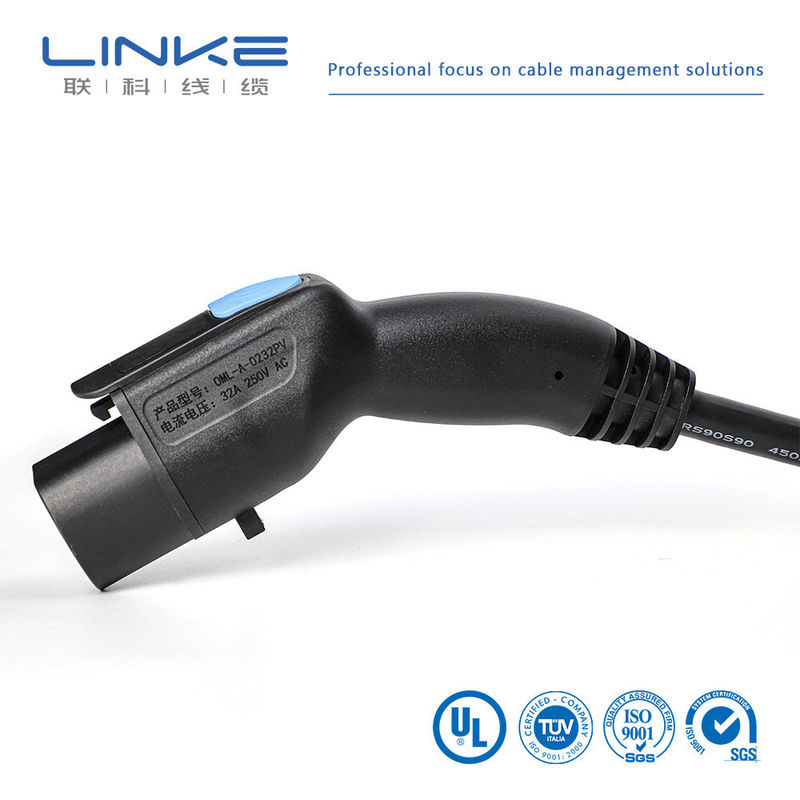

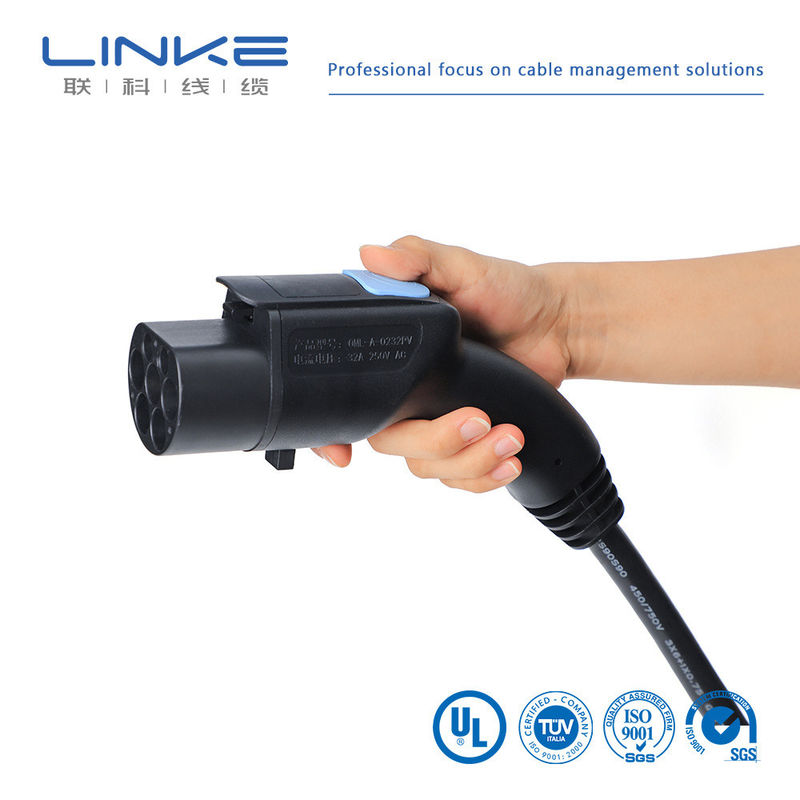

Зарядный кабель для электромобилей переменного тока 32А 7кВт 16А 3,5кВт
Обзор продукта
Наш зарядный кабель переменного тока соответствует стандартам IEC 62196-1:2022 и IEC 62196-2:2022, отличается превосходным эргономичным дизайном и профессиональным внешним видом. Продукт обеспечивает превосходную защиту благодаря классу защиты IP67 для разъема автомобиля и классу защиты IP54 при подключении к розетке автомобиля. Изготовлен из клемм из медного сплава с серебряным покрытием, термопластичного материала оболочки класса V0, с настраиваемой длиной провода и вариантами номинального тока.
Технические характеристики
Номинальное напряжение:
220 В переменного тока (однофазное) / 380 В переменного тока (трехфазное)
Номинальный ток:
16А, 32А
Температура окружающей среды:
-35°C до 55°C
Влажность окружающей среды:
5% - 95%
Степень защиты IP:
IP67 (разъем автомобиля); IP54 (в сочетании с розеткой или разъемом)
Материал внешней оболочки кабеля:
TPE
Детали конструкции кабеля
Однофазный 16А:
3*2,5мм² + 1*0,75мм² OD=11мм
Однофазный 32А:
3*6мм² + 1*0,75мм² OD=13,5мм
Трехфазный 16А:
5*2,5мм² + 1*0,75мм² OD=13,5мм
Трехфазный 32А:
5*6мм² + 1*0,75мм² OD=16,5мм
Усилие вставки/извлечения:
10Н-100Н
Рейтинг проезда автомобиля:
10000Н
Класс огнестойкости:
UL94 V-0
Клемма соединения:
Латунь, посеребренная
Сопротивление изоляции:
≥100 МОм
Диэлектрическая прочность:
2000 В переменного тока 1 мин
Циклы вставки/извлечения:
>10000
Технические данные кабеля
| Тип |
EV-CABLE |
Подпись клиента |
| Класс кабеля |
-40°C~+125°C 1500В |
|
| Стандарт |
GB/T 25087/ISO 14572 |
|
| Код кабеля |
Размер кабеля (мм²) |
Проводник |
Луженая медная оплетка |
Материал оболочки кабеля |
Медная конструкция (мм) |
Одиночный медный OD (м) |
Медная оплетка |
Материал |
OD кабеля (мм) |
Стандартная толщина (мм) |
Цвет |
20°C Сопротивление проводника (мОм/м) |
| TEVB050-XX-027 |
0,5мм² |
Медь |
16/(0,20±0,008) |
0,10TD |
≥85% |
СПЭ |
4,20±0,15 |
0,70 |
Черный/На заказ |
≤37,1 |
|
|
| TEVB075-XX-041 |
0,75мм² |
24/(0,20±0,008) |
0,10TD |
4,50±0,15 |
0,70 |
≤24,7 |
|
|
|
|
|
|
| TEVB100-XX-006 |
1мм² |
32/(0,20±0,008) |
0,10TD |
4,80±0,15 |
0,80 |
≤18,5 |
|
|
|
|
|
|
| TEVB150-XX-036 |
1,5мм² |
49/(0,20±0,008) |
0,127TD |
5,20±0,15 |
0,80 |
≤12,7 |
|
|
|
|
|
|
| TEVB250-XX-295 |
2,5мм² |
49/(0,25±0,008) |
0,10TD |
5,60±0,20 |
0,70 |
≤7,60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4мм² |
133/(0,20±0,008) |
0,15TD |
7,30±0,20 |
0,90 |
≤4,71 |
|
|
|
|
|
|
| TEVB600-XX-093 |
6мм² |
190/(0,20±0,008) |
0,127TD |
7,70±0,20 |
0,90 |
≤3,14 |
|
|
|
|
|
|
| TEVB800-XX-002 |
8мм² |
259/(0,20±0,008) |
0,15TD |
8,50±0,20 |
1,00 |
≤2,38 |
|
|
|
|
|
|
| TEVBA10-XX-051 |
10мм² |
323/(0,20±0,008) |
0,15TD |
9,60±0,30 |
1,00 |
≤1,82 |
|
|
|
|
|
|
| TEVBA16-XX-044 |
16мм² |
513/(0,20±0,008) |
0,15TD |
10,90±0,30 |
1,00 |
≤1,16 |
|
|
|
|
|
|
| TEVBA25-XX-042 |
25мм² |
798/(0,20±0,008) |
0,15TD |
13,50±0,30 |
1,20 |
≤0,743 |
|
|
|
|
|
|
| TEVBA35-XX-043 |
35мм² |
1121/(0,20±0,008) |
0,15TD |
14,50±0,30 |
1,20 |
≤0,527 |
|
|
|
|
|
|
| TEVBA50-XX-050 |
50мм² |
1596/(0,20±0,008) |
0,15TD |
17,00±0,40 |
1,30 |
≤0,368 |
|
|
|
|
|
|
| TEVBA70-XX-054 |
70мм² |
2257/(0,20±0,008) |
0,20TD |
21,00±0,50 |
1,30 |
≤0,259 |
|
|
|
|
|
|
| TEVBA95-XX-014 |
95мм² |
1887/(0,254±0,008) |
0,20TD |
22,0±0,40 |
1,60 |
≤0,196 |
|
|
|
|
|
|
| TEVBA120-XX-016 |
120мм² |
2368/(0,254±0,008) |
0,20TD |
27,00±1,0 |
1,60 |
≤0,153 |
|
|
|
|
|
|
Печать: EV-кабель "мм³ -40°C~+125°C 1500V DC N ВНИМАНИЕ ВЫСОКОЕ НАПРЯЖЕНИЕ LINKE КАБЕЛЬ->СПЭ<
| Бренд |
LINKE |
Поперечное сечение (мм²) |
0,01-500мм² |
| Калибр провода (AWG) |
[например, 24AWG, 28AWG] |
Проводник |
Луженая медь / голая медь, в зависимости от требований клиента |
| Изоляционный материал |
ПВХ/ТПУ/Силиконовая резина/ПЭ/ПП/СПЭ/Нейлон/другое |
Материал оболочки |
[ПВХ/ПУ/Резина/Оплетка/и т.д.] |
| Сертификаты |
RoHS/REACH/UL/CE/IP68/и т.д. |
Индивидуальная длина |
[например, 1м, 3 фута, 5м ±5% допуска] |
| Тип кабеля |
[Медицинский/Силовой/Аудио/Коаксиальный/Электрический/Автомобильный/Накопитель энергии//и т.д.] |
Экранирование |
[Экранированный/Неэкранированный/Плетеный экран] |
| Импеданс |
[например, 75 Ом (для коаксиальных кабелей)] |
Печать/Логотип |
[Текст/Этикетка/Логотип, максимум 20 символов] |
| Радиус изгиба |
[например, ≥5* диаметр кабеля] |
Номинальный ток |
[например, 5А] |
| Номинальное напряжение |
[например, 30В переменного/постоянного тока] |
Материал разъема |
[Позолоченный/Никелированный/Латунь/и т.д.] |
| Разъемы |
[например, USB Type-C, 3,5 мм разъем, RJ45] |
Оболочка |
СПЭ или ПЭ или ПВХ РЕЗИНА |
| Срок поставки |
7-14 дней после подтверждения заказа |
Цвета |
[Черный/Белый/Красный/Пользовательский Pantone/и т.д.] |
| температура |
Минус 70°C до 350°C (-70°C ~ 350°C) |
Упаковка |
Рулон/коробка/пластина/на заказ |
| Поддерживаемые услуги |
изготовление кабелей на заказ, комплексные решения, включая точную резку, обжимку и установку наконечников (указать материал, например, медь/никелированное покрытие) |
Сертификаты качества
Наша продукция соответствует следующим международным стандартам:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Одножильный провод, изоляция из термопласта)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 и ISO13485, TS16949
CNR - Материал для электропроводки бытовой техники
Экструдированный одножильный провод из ПВХ, номинал 105°C, 1000В, класс I, группа A, B или AB, FT1 и/или FT2
Экструдированный кабель с неинтегральной оболочкой из ПВХ, номинал 105°C, 1000В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Экструдированный кабель с неинтегральной оболочкой из ТПУ, номинал 80°C, 300В, класс I, класс или класс I/II, группа A, B или AB, FT1 и/или FT2
Часто задаваемые вопросы
- Вы производитель или торговая компания?
Мы являемся профессиональным производителем. Мы можем контролировать ваш заказ от начала до конца. Добро пожаловать к нам в гости. Мы встретим вас в Шэньчжэне.
- Как я могу получить образец для проверки качества?
Образцы для вас бесплатны. Ожидается, что новые клиенты оплатят курьерские расходы.
- Каково ваше минимальное количество заказа?
Обычно 100 м. Однако кабель очень тяжелый. Лучше заказать подходящее количество, чтобы избежать высокой стоимости доставки. Морская перевозка является лучшим вариантом.
- Могу ли я получить скидку?
Это зависит от вашего количества. Мы можем предоставить скидку и оплатить фрахт. Пожалуйста, свяжитесь с нами.
- Принимает ли ваша компания OEM-производство?
Да, мы можем напечатать название вашей компании и даже изготовить карту качества для продвижения вашей компании.
