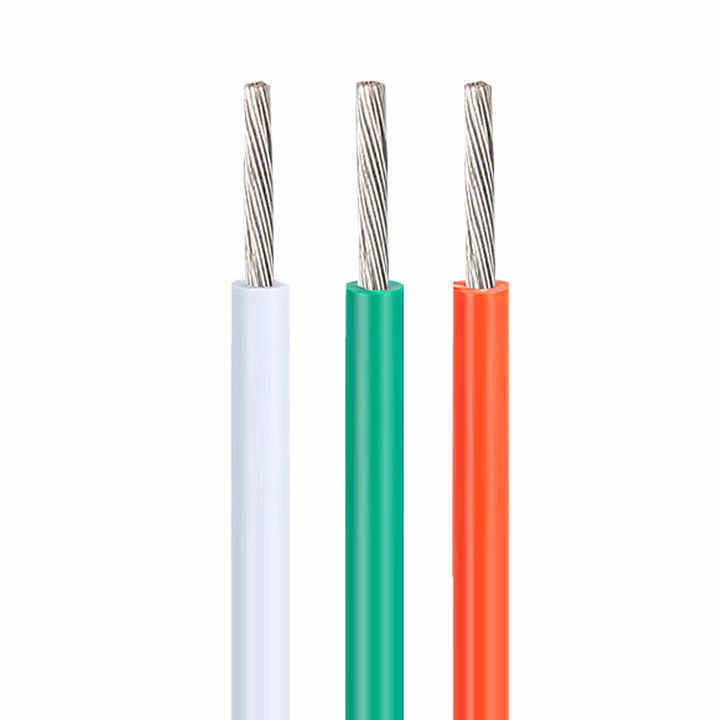

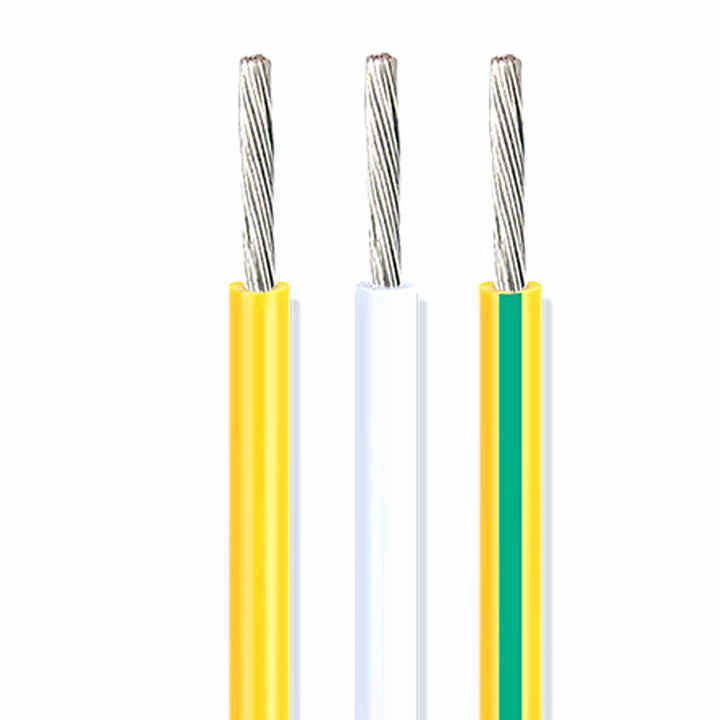

UL10269#24AWG Высоковольтный 1000V электронный кабель с оцинкованной меди и изоляцией XLPE для новых систем хранения энергии

1. Соблюдайте таблицу размеров проводов.

2. Минимальная толщина ≥ 80% средней толщины.

Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при указанной температуре на 1 час, охладите образец до комнатной температуры в течение как минимум 30 минут, затем осмотрите образец.

1. Измерьте толщину образца (отметьте положение измерения).

2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при заданной температуре в течение 1 часа.

3. Поместите образец под давление столба испытательного приспособления на 1 час.

4. Повторно измерьте толщину образца в том же месте.

1. Образец не должен растрескиваться под воздействием столба давления или подвергаться воздействию проводника.

2. Уменьшение толщины ≤ 50%

Примените стандартное пламя на высоте 125 мм один раз.

1. Пламя не должно распространяться по длине.

2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы.

1. Возьмите пять отрезков чехла длиной 200 мм.

2. Поместите образцы в печь для выдержки при температуре 158 ℃ на 168 часов.

3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на растяжение.

1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения.

2. Предел прочности до старения > 1,41 кг/мм², предел прочности после старения ≥ 80% от предела прочности до старения.

Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика.

Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока.
