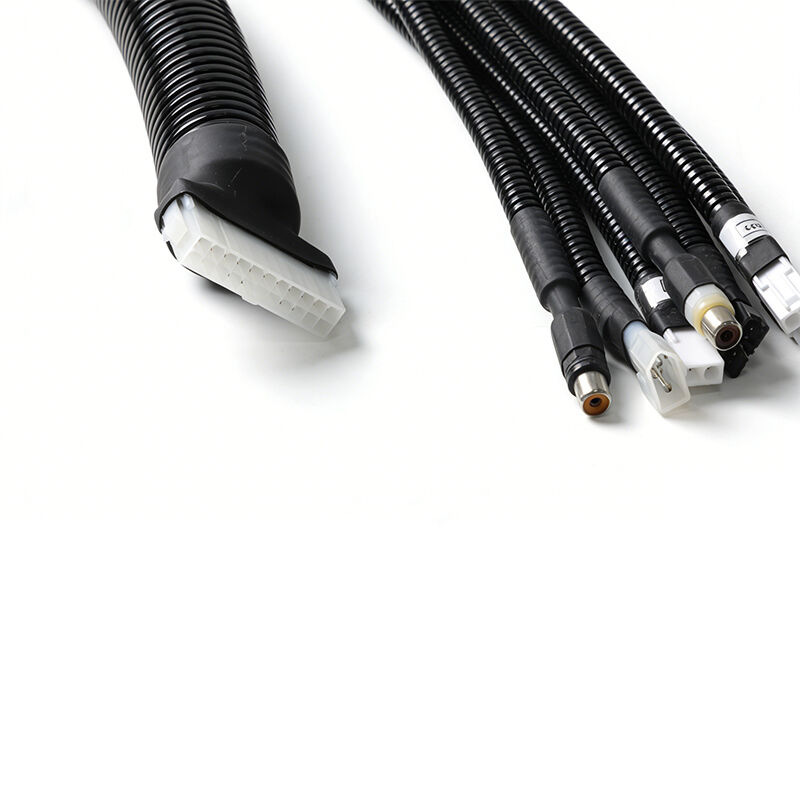

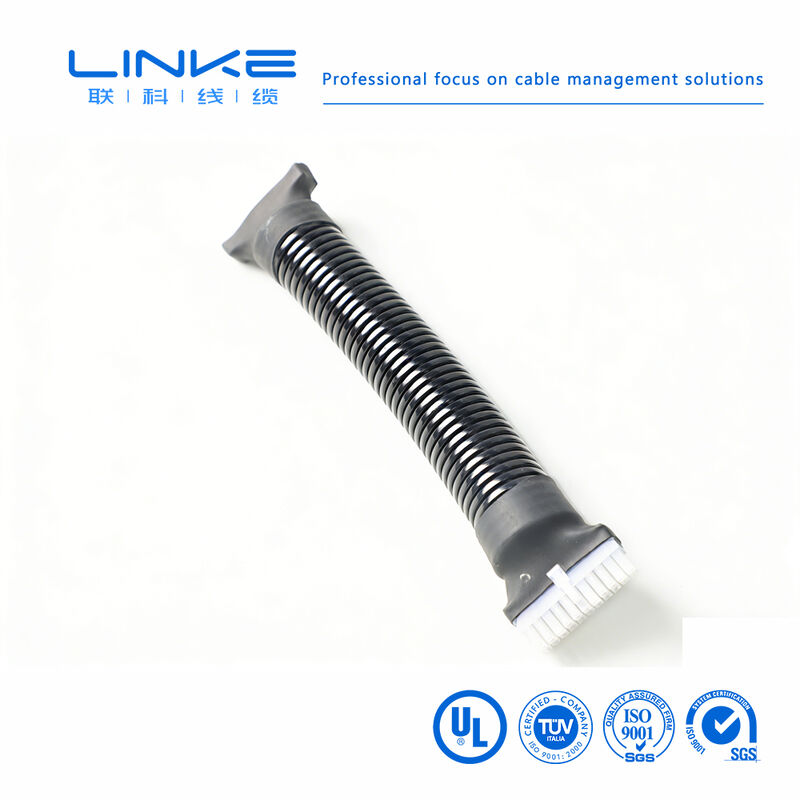

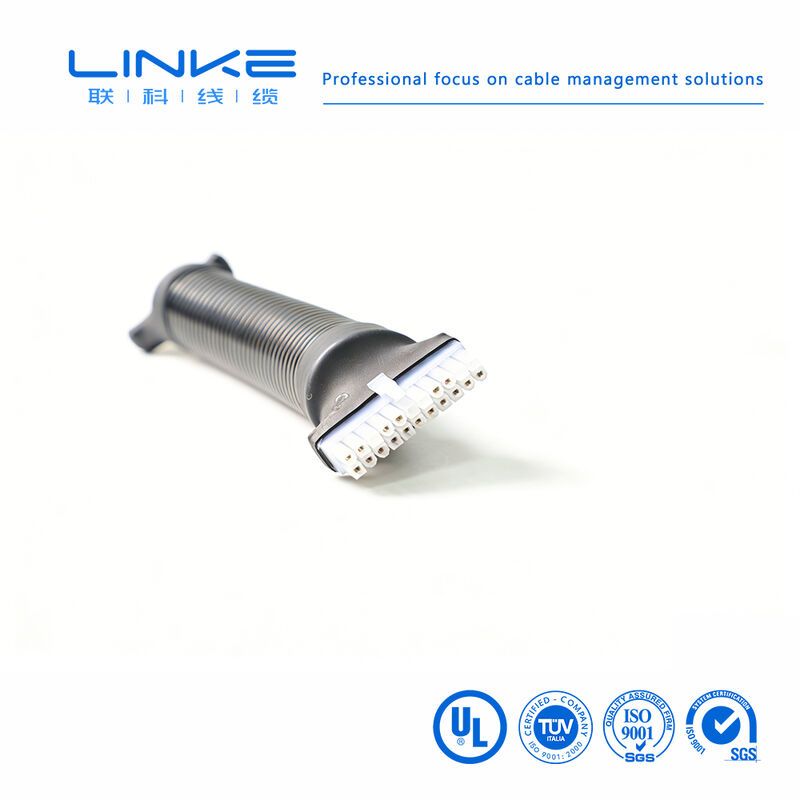

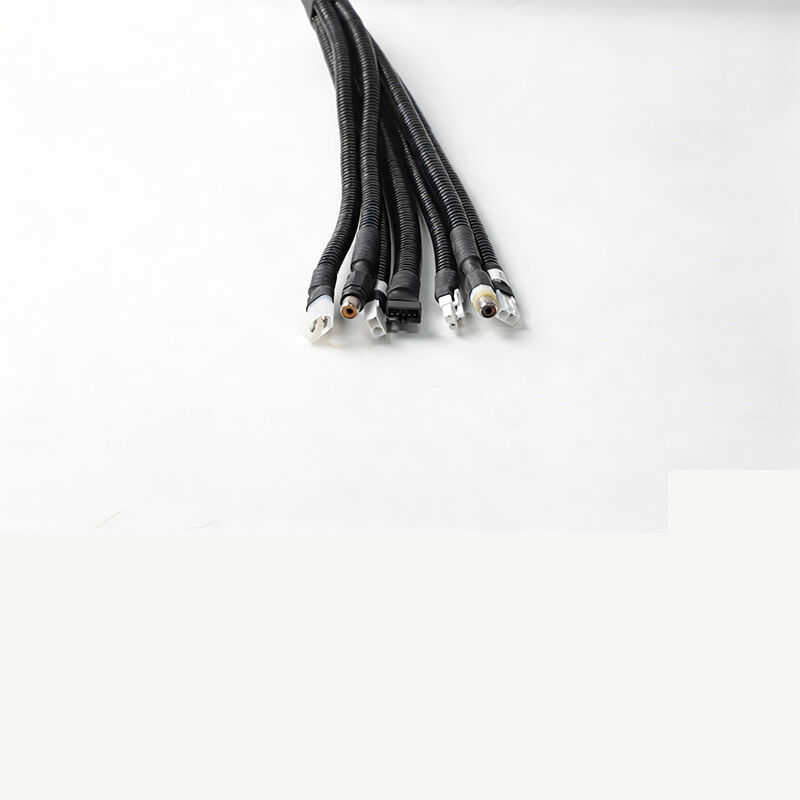

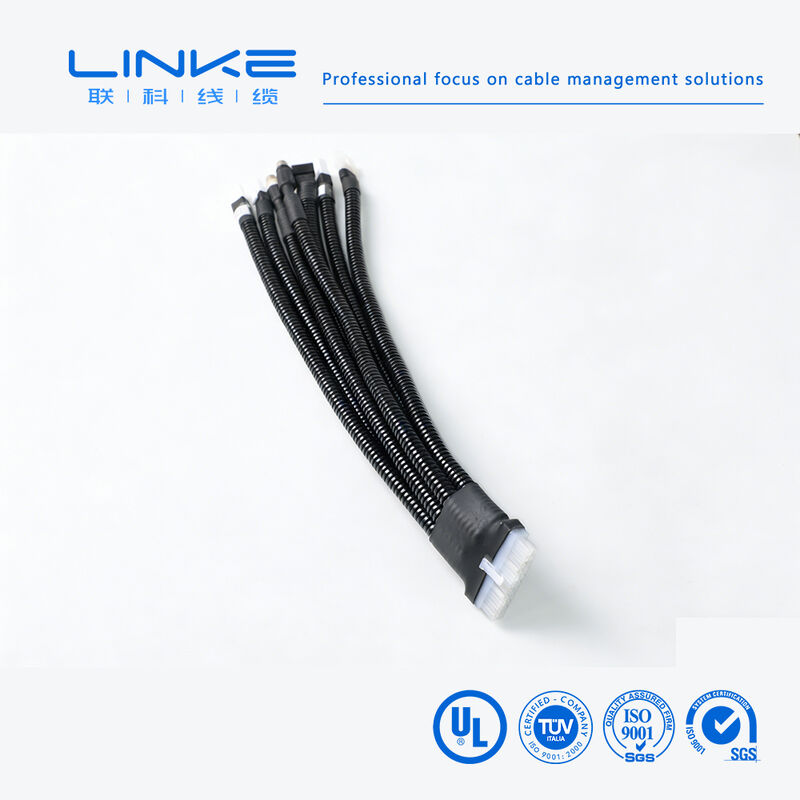

Подгонянный жгут проводов сборки электрического кабеля автомобильный для машины

Нет.

Тестовый предмет

Условия испытания

Требование к тестированию

Тестовые данные

Результат

1

Проверка конструкции

1. Соблюдайте таблицу размеров проводов2. Минимальная толщина ≥ 80% средней толщины

Соблюдайте таблицу размеров проводов.

См. протокол испытаний

Проходить

2

Термический шок

Намотайте образец на железный стержень указанного размера, поместите в печь для выдержки при указанной температуре на 1 час, охладите образец до комнатной температуры в течение как минимум 30 минут, затем осмотрите образец.

Отсутствие трещин на поверхности образца

Без трещин

Проходить

3

Тепловая деформация

1. Измерьте толщину образца (отметьте положение измерения)2. Поместите образец и испытательное приспособление в печь для выдержки для предварительного нагрева при указанной температуре в течение 1 часа3. Поместите образец под давление испытательного приспособления на 1 час4. Повторно измерьте толщину образца в том же месте.

1. Образец не должен растрескиваться под воздействием столба давления или подвергать воздействию проводника2. Уменьшение толщины ≤ 50%

См. протокол испытаний

Проходить

4

FT2

Примените стандартное пламя на высоте 125 мм один раз.

1. Пламя не должно распространяться по длине2. Пламя не должно распространяться на находящиеся рядом легковоспламеняющиеся материалы.

См. протокол испытаний

Проходить

5

Старение

1. Возьмите пять отрезков чехла длиной 200 мм2. Поместите образцы в печь для выдержки при температуре 158℃ на 168 часов3. После извлечения образцов поместите их при комнатной температуре 23±5℃ на 16 часов, затем проверьте удлинение при разрыве и прочность на разрыв.

1. Удлинение до старения ≥ 300%, удлинение после старения ≥ 80% от удлинения до старения2. Прочность на разрыв до старения > 1,41 кг/мм², прочность на разрыв после старения ≥ 80% от прочности до старения

См. протокол испытаний

Проходить

6

Холодный изгиб

Хранить образец в низкотемпературном боксе при заданной температуре в течение 4 часов, наматывать образец на железный стержень указанного размера с указанными витками, полную намотку в течение 30 секунд после извлечения образца из низкотемпературного ящика.

Отсутствие трещин на поверхности образца

Без трещин

Проходить

7

Сопротивление проводника

Измерьте сопротивление жильного провода длиной один метр с помощью измерителя сопротивления постоянного тока.

При 20 ℃ сопротивление 8AWG ≤ 2,23 Ом/км.

См. протокол испытаний

Проходить
